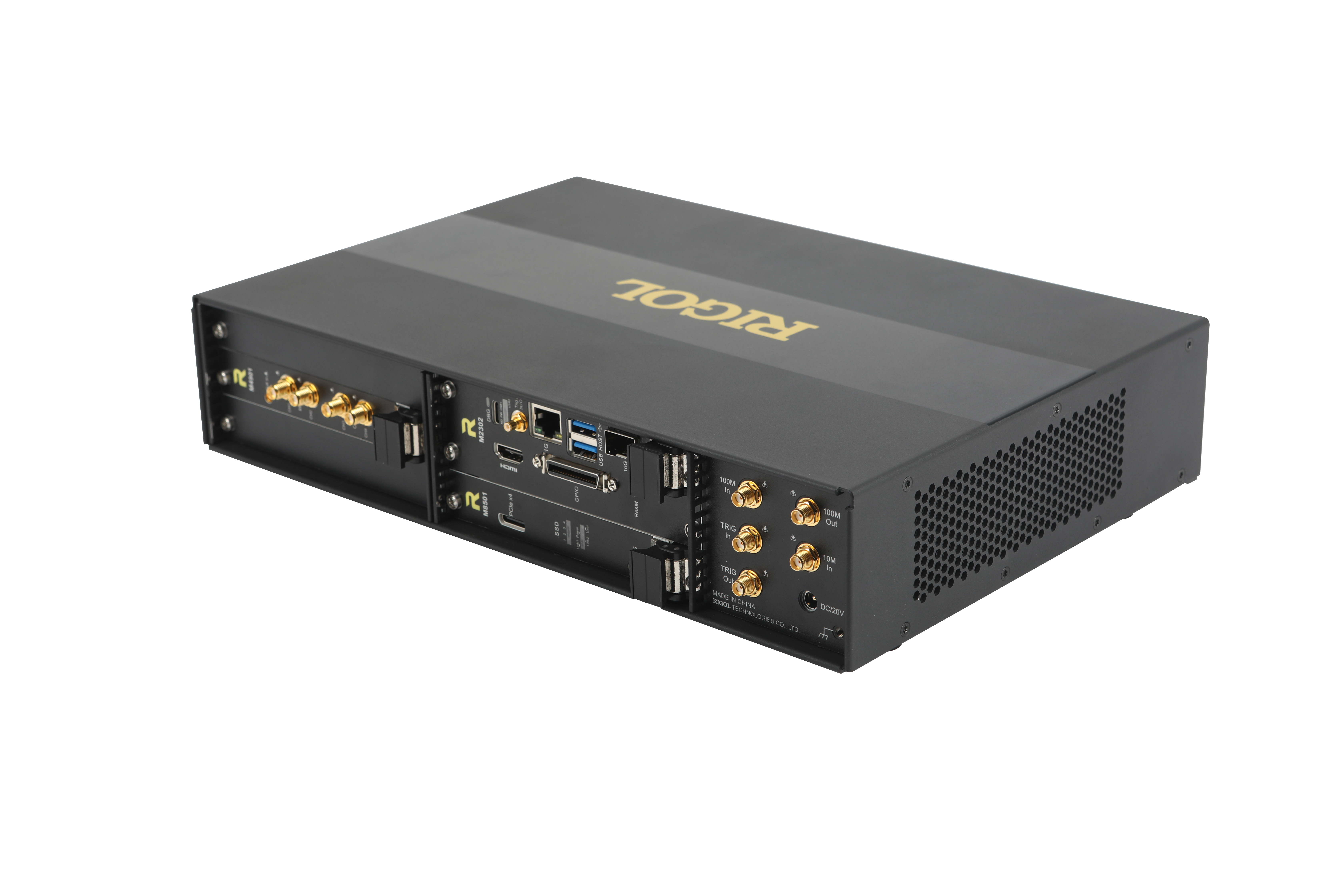

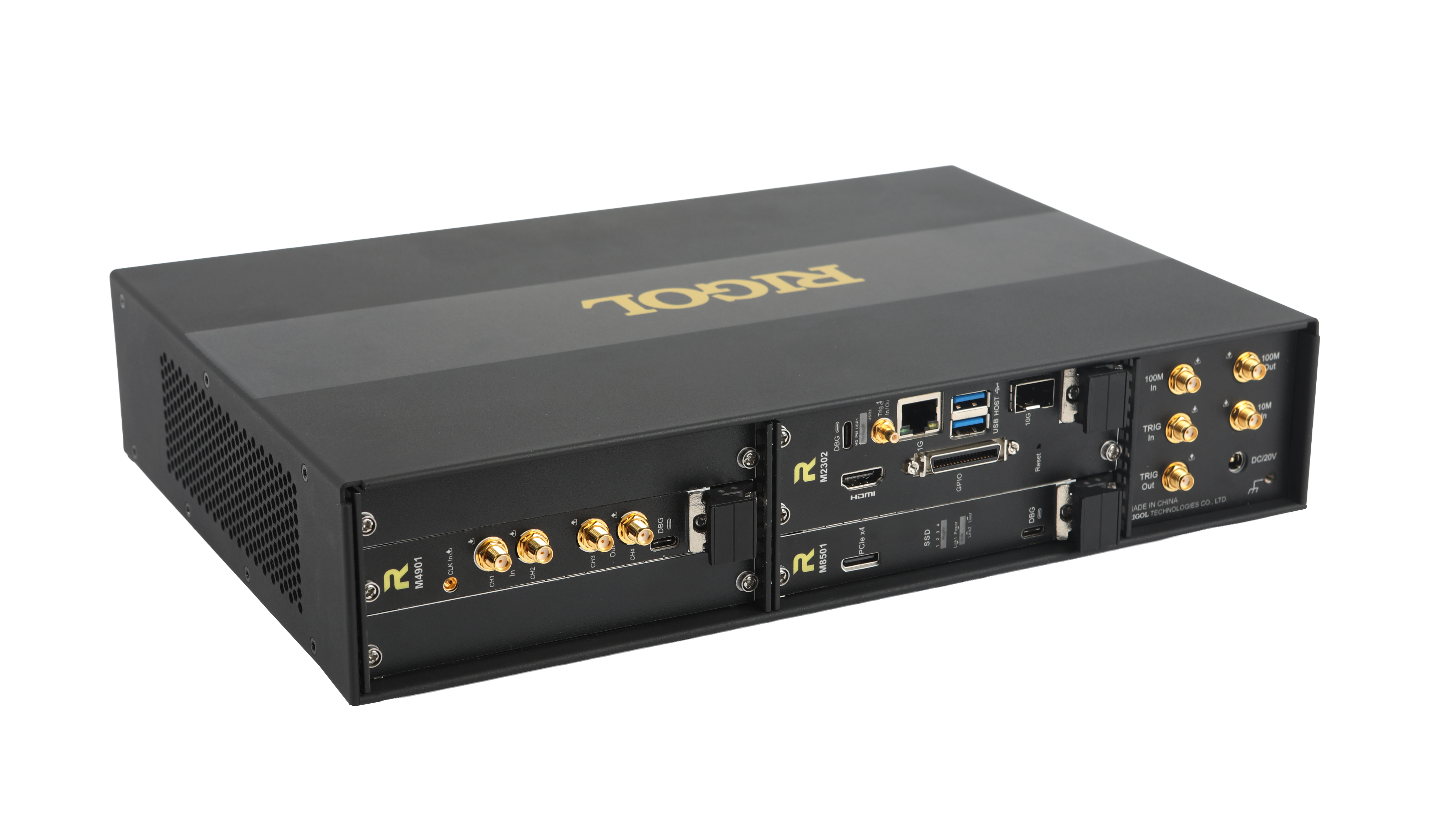

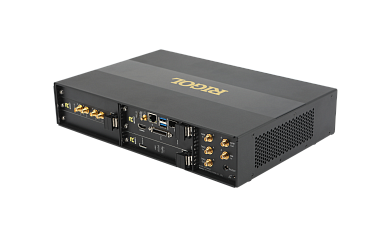

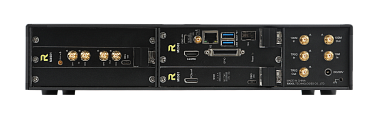

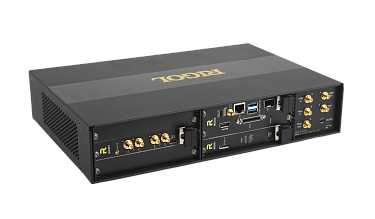

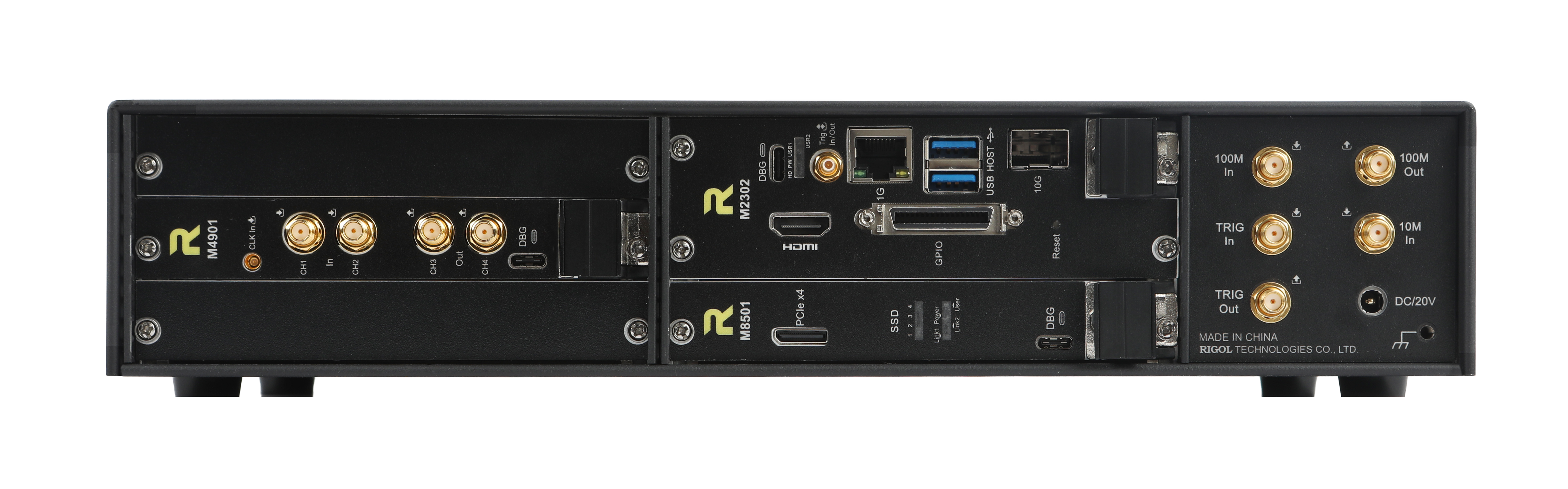

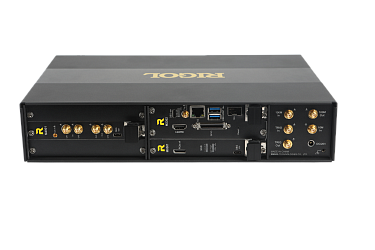

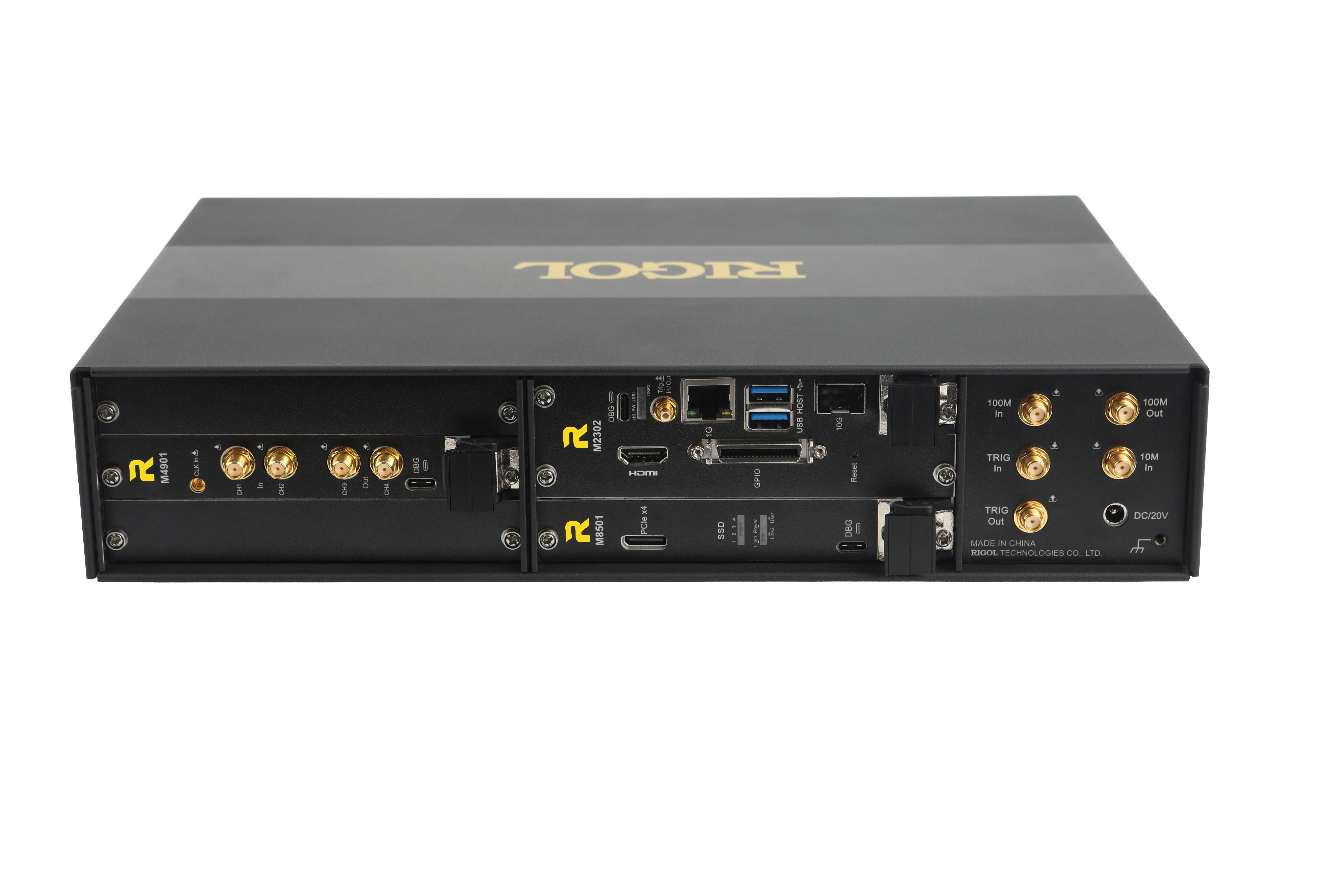

Комбинированный модуль RIGOL SUA8304G – это флагманское решение, объединяющее в одном корпусе 2-канальный генератор произвольных сигналов (AWG) с частотой 8 Гвыб/с, 2-канальный оцифровщик (Digitizer) с частотой 4 Гвыб/с и вычислительный модуль на базе GPU NVIDIA Jetson AGX Orin (200 TOPS). Прибор реализован на базе модульной платформы SUA8000 для создания замкнутых систем с интеллектуальным управлением в реальном времени.

SUA8304G объединяет 4 прибора в одном: 2-канальный генератор произвольных сигналов (8 Гвыб/с), 2-канальный оцифровщик (4 Гвыб/с), вычислительный модуль на базе GPU NVIDIA Orin AGX с производительностью 200 TOPS, регистратор сигналов, пульт управления массивом устройств.

Описание

Комбинированный модуль RIGOL SUA8304G – это вершина технологий платформы SUA8000, объединяющая мощный генератор (8 Гвыб/с), высокоскоростной оцифровщик (4 Гвыб/с) и суперкомпьютер NVIDIA на борту. Это идеальный инструмент для создания замкнутых систем с интеллектуальным управлением в реальном времени, где связка AWG -> Устройство -> Digitizer -> GPU обеспечивает минимальную задержку в системе, недостижимую при использовании отдельных приборов и внешнего компьютера.

Архитектура платформы позволяет синхронизировать до 100 устройств SUA8304G с межканальной стабильностью <1 пс и межприборной стабильностью <10 пс в течение 12 часов.

SUA8304G обеспечивает выдающиеся характеристики по всем трактам:

• Тракт генерации (AWG): 2 канала, 8 Гвыб/с, 14 бит, полоса 3.5 ГГц, память 1 Гвыб/канал;
• Тракт сбора (Digitizer): 2 канала, 4 Гвыб/с, 14 бит, полоса 1.5 ГГц, кэш 1 Гвыб/канал;
• Вычислительная мощность GPU: 200 TOPS;
• Оперативная память: 32 ГБ LPDDR4x (204.8 ГБ/с);
• Встроенное хранилище: 4 ТБ NVMe SSD.

Особенности и преимущества

• 2 канала AWG: Частота дискретизации 8 Гвыб/с, 14-битное вертикальное разрешение, аналоговая полоса пропускания DC - 3.5 ГГц.
• 2 канала оцифровщика: Частота дискретизации 4 Гвыб/с, 14-битное вертикальное разрешение, аналоговая полоса пропускания DC - 1.5 ГГц.
• Полная петля обратной связи на борту: Связка AWG -> Устройство -> Digitizer -> GPU обеспечивает минимальную задержку в системе.
• Бортовая обработка на GPU: Встроенный модуль NVIDIA Jetson AGX Orin с 1792 ядрами GPU и 56 тензорными ядрами (200 TOPS) позволяет реализовать самые сложные алгоритмы обработки, включая нейросети.
• Выдающаяся чистота спектра (AWG): Фазовый шум -117 дБн/Гц @1 ГГц, время нарастания <120 пс.
• Глубокая память: 1 Гвыб/канал для AWG, 1 Гвыб/канал кэш-памяти для оцифровщика.
• Большая память для алгоритмов: 32 ГБ LPDDR4x (204.8 ГБ/с) и 4 ТБ NVMe SSD.
• Масштабируемость и рекордная стабильность синхронизации: Возможность синхронной работы до 100 устройств с нестабильностью задержки <1 пс (каналы) и <10 пс (устройства) за 12 часов.
• Универсальность: Заменяет собой несколько приборов, экономя место и упрощая синхронизацию.

Применение

• Квантовый контроль и считывание: Один модуль может одновременно управлять кубитом (AWG) и считывать его состояние (Digitizer), а GPU может выполнять алгоритмы коррекции ошибок и определять следующее управляющее воздействие.
• Адаптивные системы связи: Генерация сигнала, прием отклика от канала и адаптация параметров модуляции на основе анализа, выполненного на GPU.
• Замкнутые испытательные стенды: Подача воздействия на устройство, измерение отклика и изменение параметров теста в реальном времени на основе алгоритма оптимизации на GPU.
• Прототипирование сложных DSP-алгоритмов: Разработка и отладка алгоритмов обработки сигналов непосредственно на целевом железе с реальным трактом генерации и приема.
• Активное подавление шума: Генерация противошумового сигнала на основе анализа помех в реальном времени.

Назначение

Продукт предназначен для передовых научных исследований и разработок в областях квантовых технологий, адаптивных систем связи и интеллектуального управления.

Комплектация

• Комбинированный модуль SUA8304G;
• Блок питания (в соответствии со страной назначения);
• Кабель питания;
• Документация (доступна в электронном виде).
