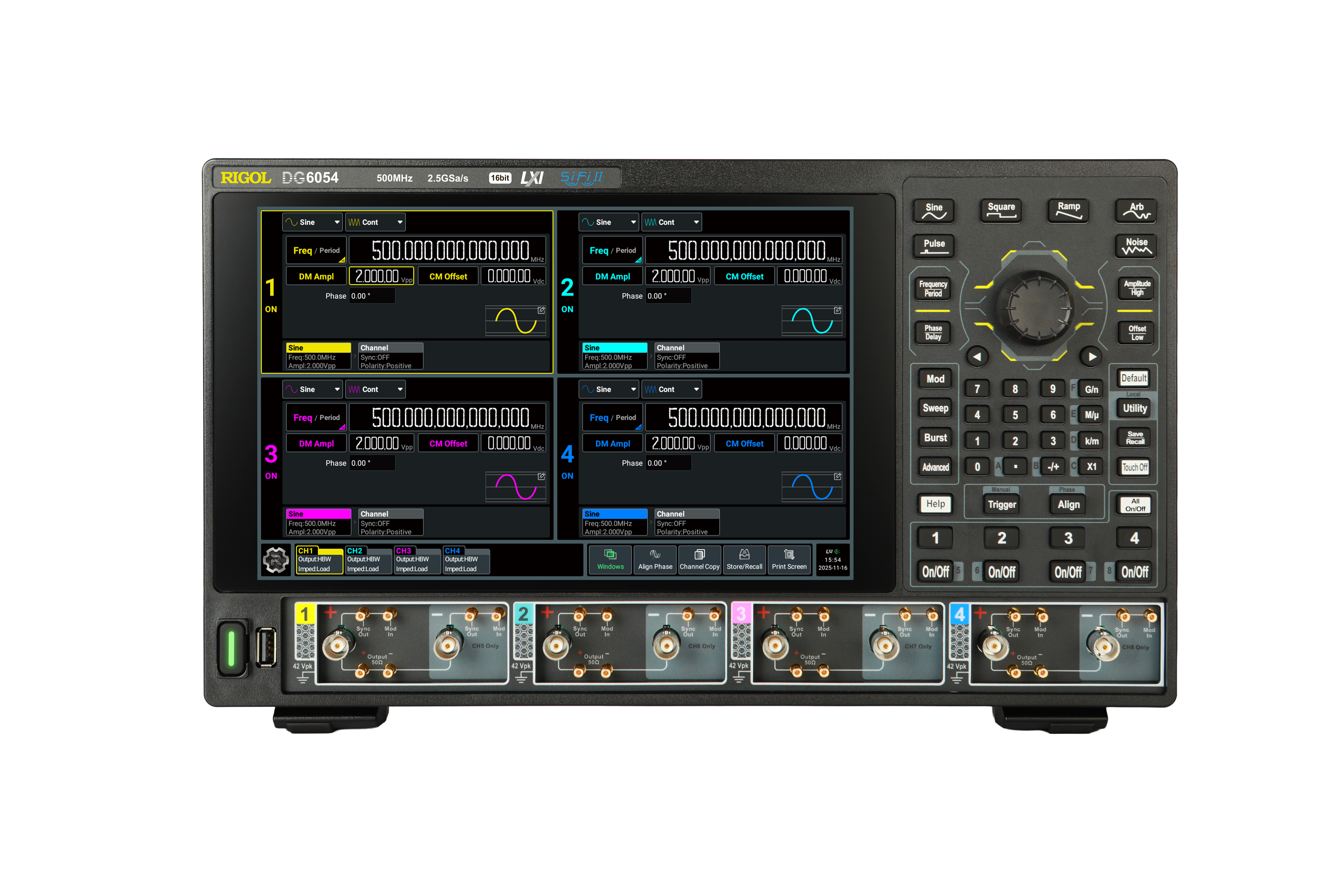

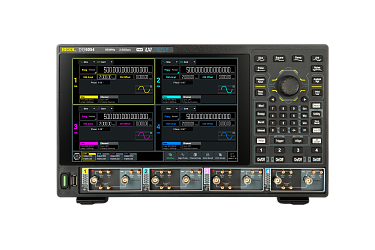

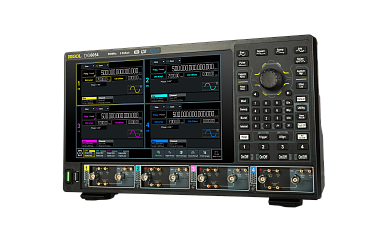

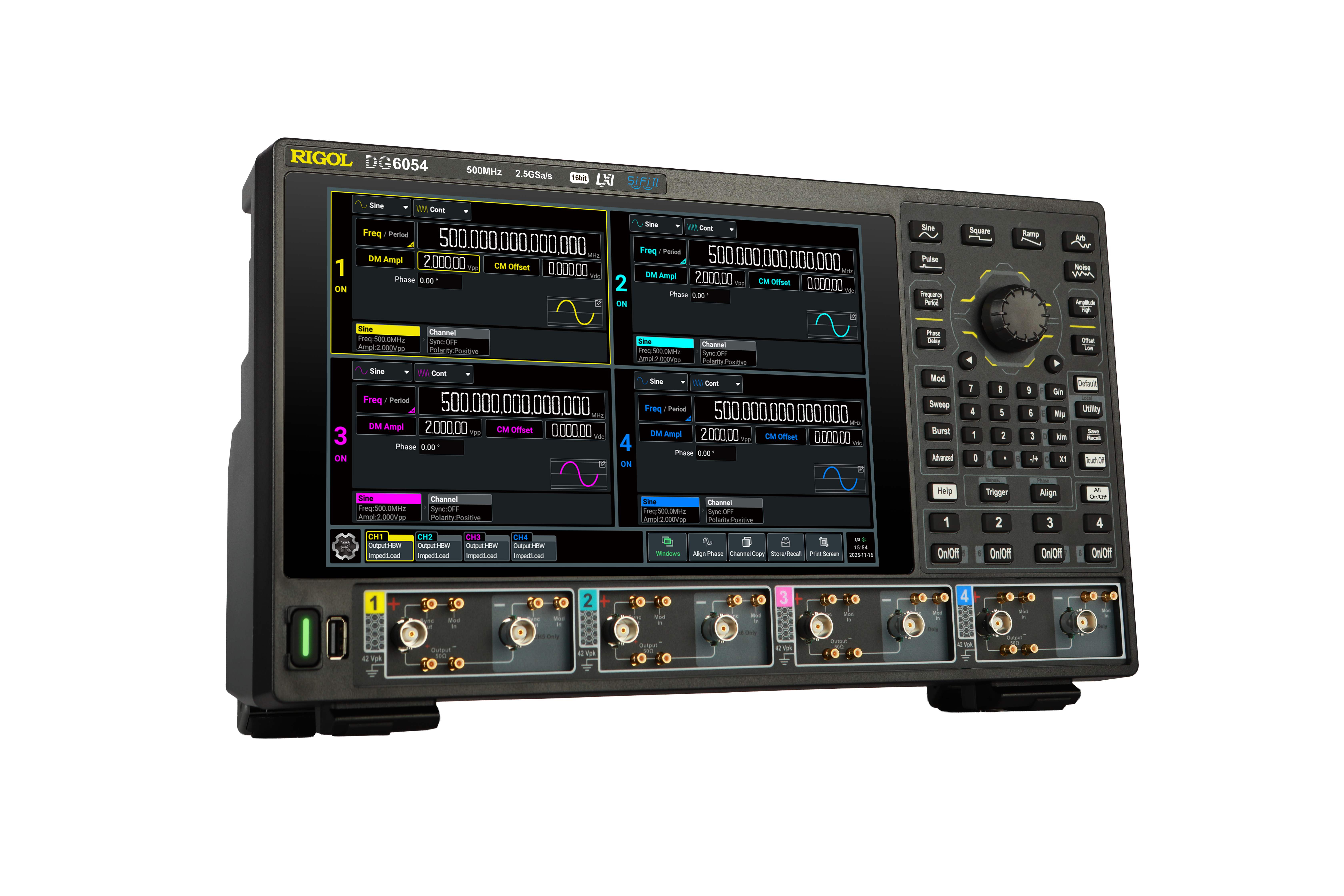

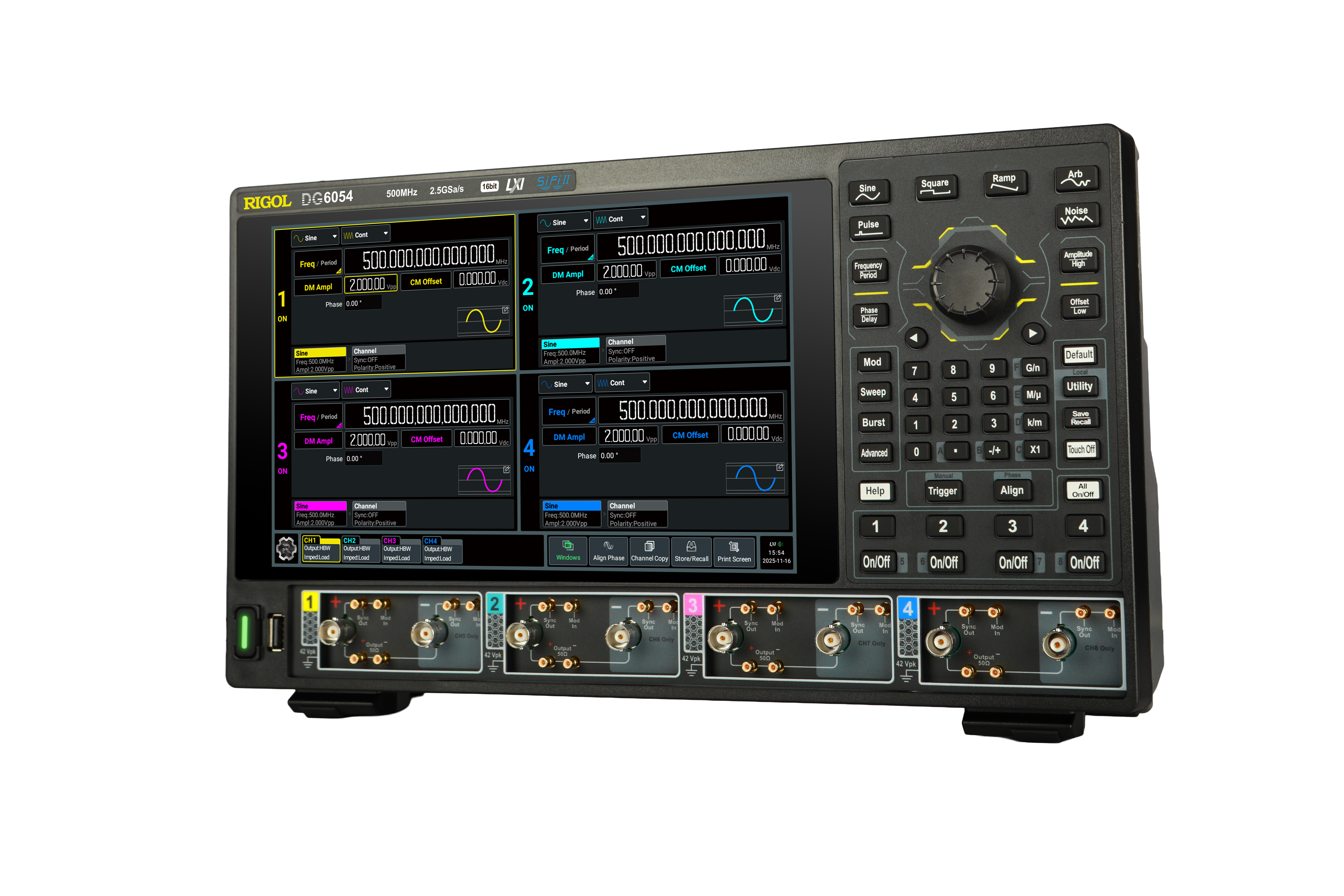

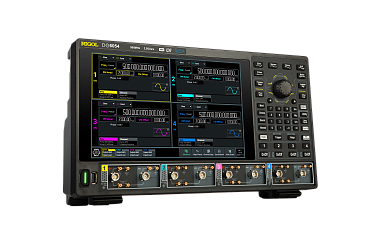

Генератор сигналов RIGOL DG6054 – это мощный 4-канальный инструмент для самых требовательных задач, где требуется несколько синхронизированных сигналов. Благодаря гальванической изоляции каналов и технологии высоковольтного дифференциального прямого вывода, каждый канал может работать независимо или в паре с другим для формирования дифференциальных сигналов с размахом до 20 Впик-пик.

Все четыре канала имеют одинаковые высокие характеристики: 16-битное разрешение, частота дискретизации 2.5 Гвыб/с и глубина памяти до 512 Мвыб на канал. Это позволяет генерировать сложные многоканальные сигналы с минимальными фазовыми сдвигами и высокой точностью.

DG6054 обеспечивает следующие ключевые характеристики:

• 4 независимых канала с полосой 500 МГц;
• Частота дискретизации 2.5 Гвыб/с на канал;
• Вертикальное разрешение 16 бит;
• Глубина памяти 256 Мвыб/кан (стандарт), до 512 Мвыб/кан (опция);
• Гальваническая изоляция между каналами;
• Высоковольтный дифференциальный выход до 20 Впик-пик;
• Широкополосный выход (HBW) до 1 ГГц.

Особенности и преимущества

• 4 независимых канала: Позволяют одновременно генерировать до четырех различных сигналов с независимой настройкой частоты, амплитуды, формы и смещения.
• Гальваническая изоляция каналов: Каналы полностью изолированы друг от друга (за исключением режима SND, где CH1 и CH5 и т.д. связаны), что предотвращает возникновение паразитных связей и защищает тестируемое устройство.
• Высоковольтный дифференциальный прямой выход: Каждый канал может быть сконфигурирован для формирования дифференциальных сигналов высокого напряжения, что идеально подходит для управления мощными нагрузками.
• Широкополосный выход (HBW): Специальный выход SMB обеспечивает полосу пропускания до 1 ГГц с низкими искажениями для генерации высокочастотных сигналов, таких как тактовые сигналы, PRBS-последовательности и высокоскоростные данные.
• Глубокая память и высокая частота дискретизации: 16-битное разрешение и 2.5 Гвыб/с в сочетании с памятью до 512 Мвыб/кан позволяют создавать сложные сигналы с высокой точностью и длительностью.
• Чистота спектра: Низкие гармонические искажения (тип. <-70 дБн до 10 МГц) и фазовый шум (-125 дБн/Гц @10 МГц, отстр. 10 кГц) обеспечивают высокое качество сигнала.
• Генератор гармоник: Встроенная функция генерации гармоник до 20-го порядка с независимой установкой амплитуды и фазы для каждой гармоники. Идеально подходит для тестирования нелинейных устройств и калибровки.
• Быстрый меандр: Время нарастания/спада меандра всего 350 пс (в режиме быстрого фронта) позволяет использовать прибор для тестирования высокоскоростных логических схем и анализа глазковых диаграмм.
• Множество режимов работы: Поддержка всех основных видов модуляции (AM, FM, PM, ASK, FSK, PSK, PWM, SUM), развертки (линейной, лог., ступенчатой), пакетного режима, а также расширенных режимов: Sequence, PRBS (до 2³¹-1), Multi-pulse, Multi-tone, Pattern, IQ. Встроенный генератор шума с полосой 500 МГц.
• Удобный интерфейс: 10.1-дюймовый емкостный сенсорный экран с разрешением 1280×800, поддержка жестов. Веб-управление (Web Control) для удаленной работы. Выход HDMI для подключения внешнего монитора.
• Защита от перегрузки: Автоматическое отключение выходов при превышении допустимых параметров.
• Гибкость конфигурации выхода: Каждый канал имеет выходы SND, AMP и HBW, что позволяет подключаться к различным типам нагрузок без дополнительных переходников.
• Синхронизация каналов: Встроенные механизмы синхронизации обеспечивают минимальные фазовые сдвиги между каналами, что критически важно для многоканальных приложений.

Применение

• Тестирование многофазных источников питания и преобразователей;
• Генерация сигналов для MIMO-систем и фазированных антенных решеток;
• Управление несколькими устройствами в автоматизированных тестовых системах;
• Создание сложных многоканальных сигналов для квантовых вычислений;
• Тестирование автомобильной электроники с несколькими шинами (CAN, LIN, FlexRay);
• Образование и научные исследования, требующие нескольких синхронных сигналов.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки многоканальных электронных систем в различных отраслях промышленности, телекоммуникациях, автомобильной электронике и научных исследованиях.

Комплектация

• Генератор сигналов RIGOL DG6054;
• Шнур питания в соответствии со страной назначения;
• Инструмент для вставки/извлечения SMB-штырьков;
• USB-кабель CB-USBA-USBB-FF-150;
• 8 BNC-кабелей CB-BNC-BNC-MM-100.
