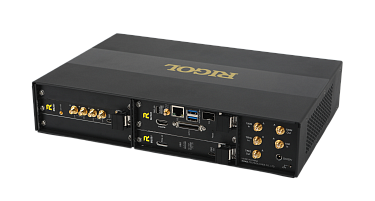

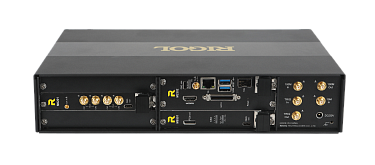

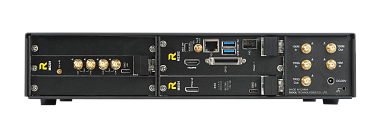

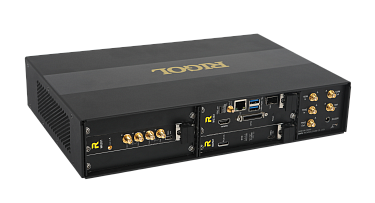

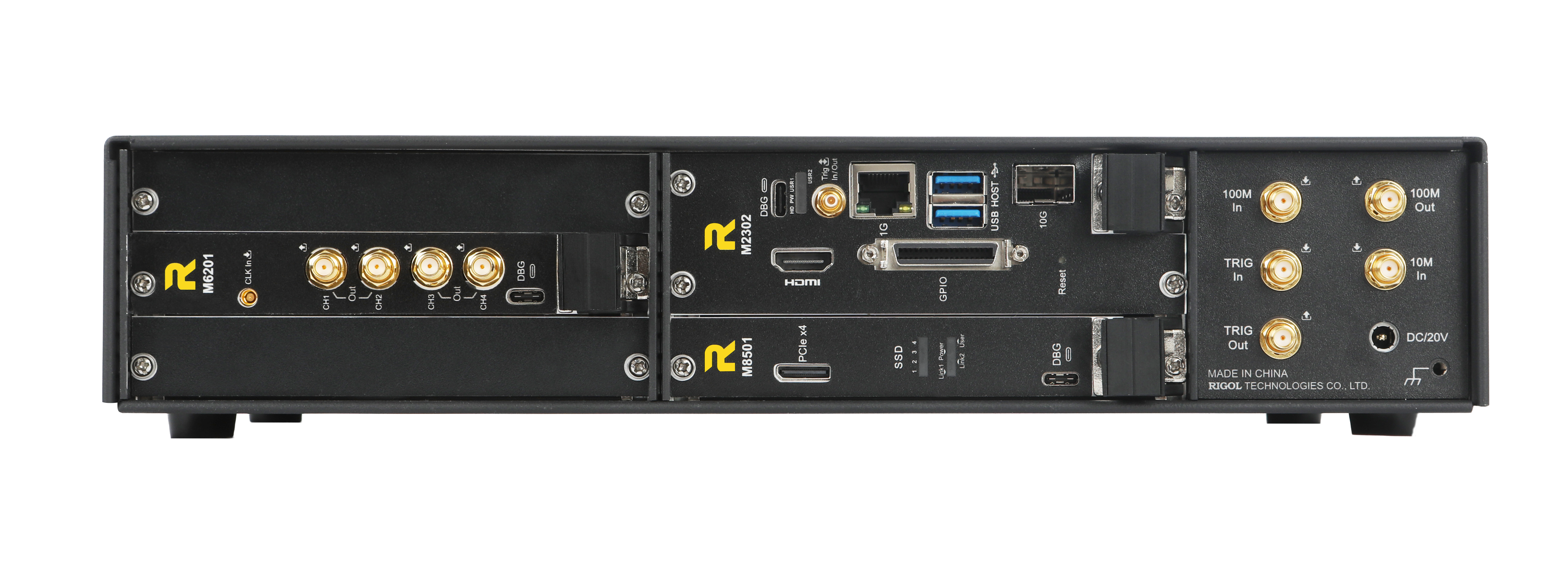

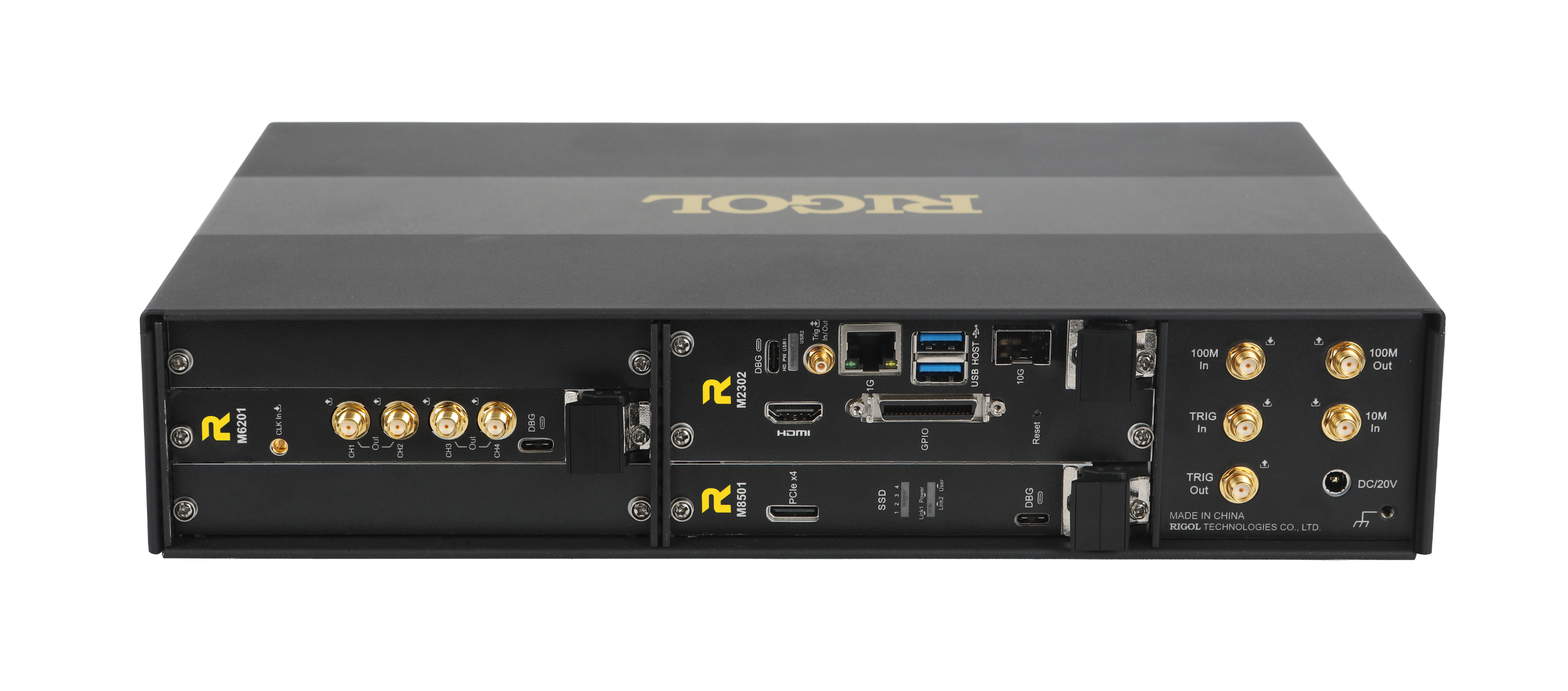

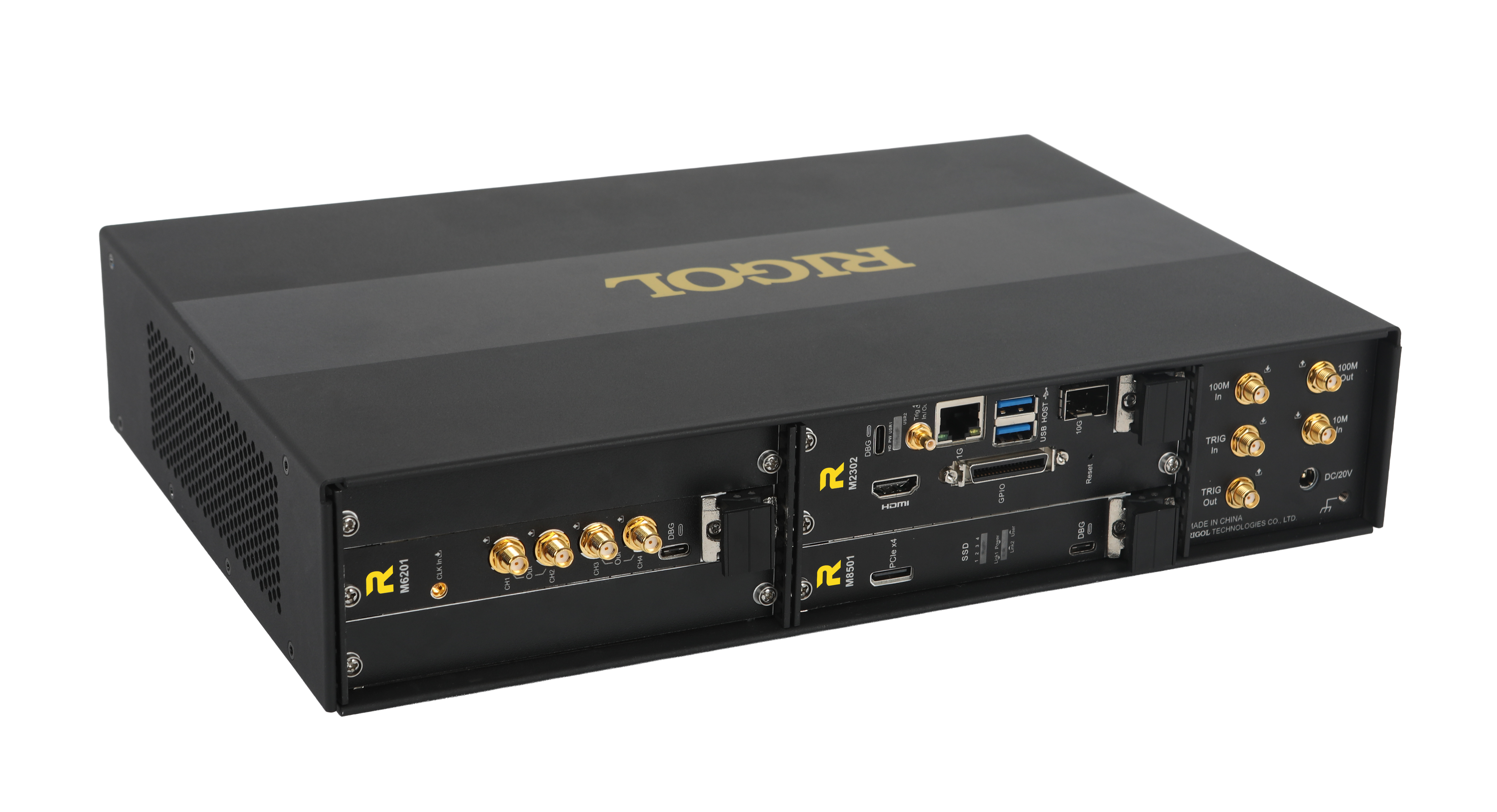

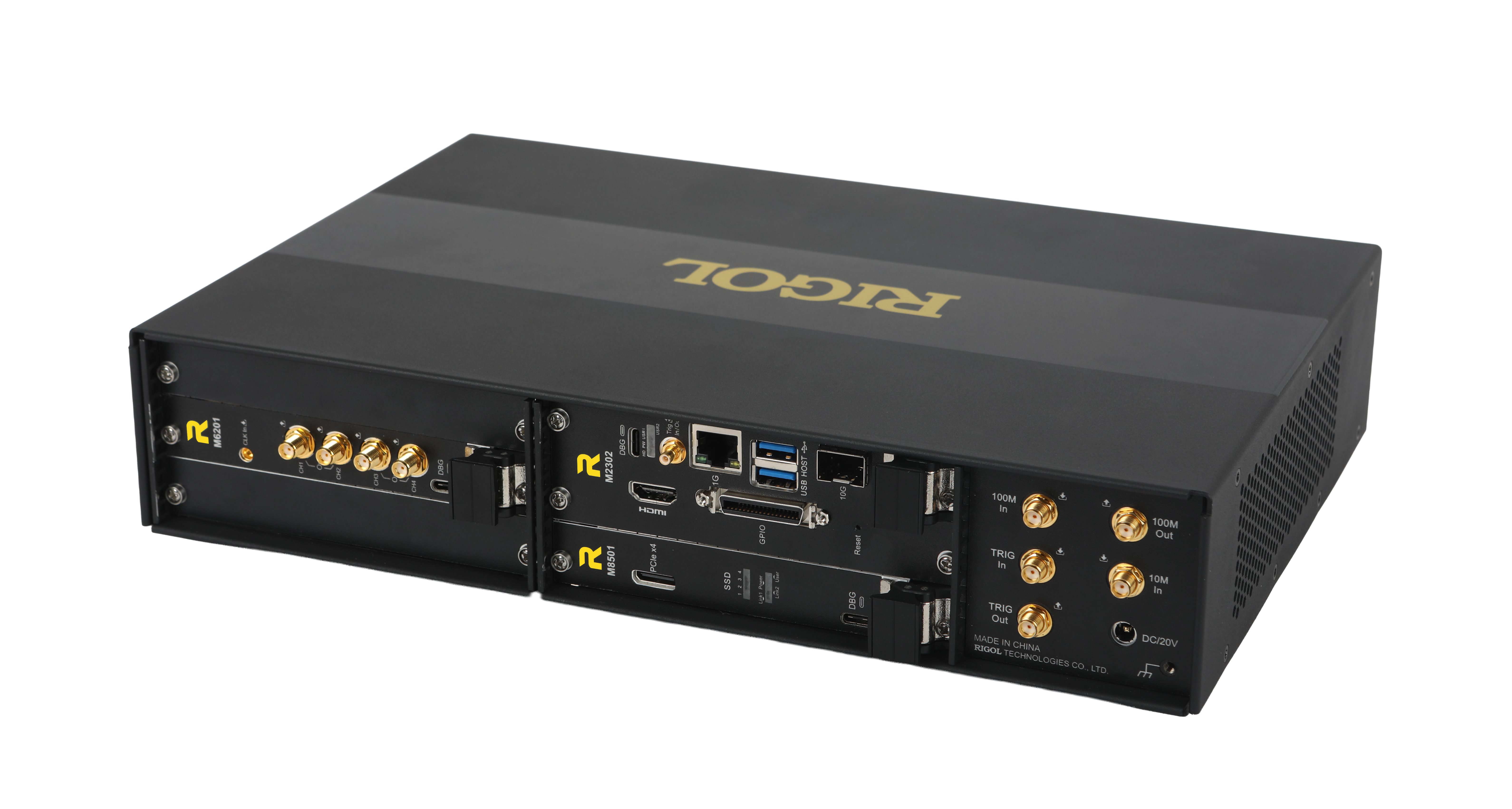

Генератор произвольных сигналов RIGOL SUA8104 – это высокопроизводительный 4-канальный AWG (Arbitrary Waveform Generator) класса High End с частотой дискретизации до 8 Гвыб/с и полосой пропускания до 3.5 ГГц. Прибор реализован на базе модульной платформы SUA8000 с архитектурой, обеспечивающей высокую стабильность синхронизации и чистоту спектра.

SUA8104 объединяет несколько функций в одном устройстве: 4-канальный генератор произвольных сигналов, вычислительный модуль на базе 6-ядерного процессора AMD, пульт управления массивом устройств (Array Operating Console).

Описание

Генератор произвольных сигналов RIGOL SUA8104 – это прецизионный 4-канальный AWG, разработанный для физиков и инженеров, работающих в области квантовых вычислений (управление кубитами), создания сложных радиочастотных сигналов (радары, системы РЭБ) и тестирования широкополосных компонентов. Прибор построен на базе модульной платформы SUA8000 с 6-ядерным процессором AMD V2516.

Архитектура платформы позволяет синхронизировать до 100 устройств SUA8104 (до 400 каналов генерации) с межканальной стабильностью <1 пс и межприборной стабильностью <10 пс в течение 12 часов, что делает его идеальным решением для крупномасштабных квантовых систем и фазированных антенных решеток.

SUA8104 обеспечивает выдающиеся характеристики по качеству генерируемого сигнала:

• Суммарная частота дискретизации 32 Гвыб/с (4 канала по 8 Гвыб/с);
• Полоса пропускания до 3.5 ГГц;
• Глубина памяти 1 Гвыб/канал;
• Вертикальное разрешение 14 бит;
• Фазовый шум -117 дБн/Гц @1 ГГц (отстройка 10 кГц);
• SFDR до -70 дБн в диапазоне DC-1 ГГц.

Особенности и преимущества

• 4 независимых канала AWG: Частота дискретизации 8 Гвыб/с, 14-битное вертикальное разрешение, аналоговая полоса пропускания DC - 3.5 ГГц на каждом канале.
• Выдающаяся чистота спектра: Фазовый шум -117 дБн/Гц при отстройке 10 кГц от несущей 1 ГГц. Уровень гармоник не превышает -45 дБн, SFDR достигает -70 дБн в диапазоне DC-1 ГГц.
• Глубина памяти и расширенный режим последовательностей: 1 Гвыб оперативной памяти на канал позволяет загружать длительные последовательности без остановки генерации. Опциональный механизм Sequencer (SUA8000-SQ) поддерживает до 3000 сегментов с возможностью организации циклов (loops), условных переходов (jumps) и вложенных последовательностей.
• Масштабируемость и рекордная стабильность синхронизации: Возможность синхронной работы до 100 устройств (400 каналов) с нестабильностью задержки в любых двух каналах <1 пс и в любых двух устройствах <10 пс в течение 12 часов.
• Быстрая загрузка сигналов: Интерфейс 10GbE SFP+ обеспечивает минимальное время загрузки больших массивов данных в память прибора.
• Высокая скорость нарастания сигнала: Время нарастания/спада менее 120 пс при амплитуде 500 мВ позволяет генерировать импульсы с крутыми фронтами.
• Удобство интеграции и управления: Полная поддержка удаленного управления по 10GbE, веб-интерфейс для конфигурации массива устройств (Array Operating Console).

Применение

• Квантовые вычисления: Управление кубитами, формирование сложных последовательностей импульсов для квантовых алгоритмов.
• Радиолокация и радиоэлектронная борьба (РЭБ): Формирование сложных зондирующих сигналов с высоким отношением сигнал/шум.
• Тестирование высокоскоростных компонентов: Проверка усилителей, фильтров, смесителей и АЦП.
• Разработка систем связи: Генерация сигналов со сложной модуляцией для тестирования приемопередатчиков.
• Физические эксперименты: Формирование сигналов управления для лазерных систем и ускорителей.

Назначение

Продукт предназначен для научных исследований, разработки, производства и испытаний электронных устройств и систем в областях квантовых технологий, телекоммуникаций, оборонной промышленности и аэрокосмической отрасли.

Комплектация

• Генератор произвольных сигналов SUA8104;
• Блок питания (в соответствии со страной назначения);
• Кабель питания;

Документация (доступна в электронном виде).
