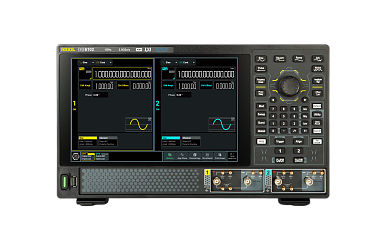

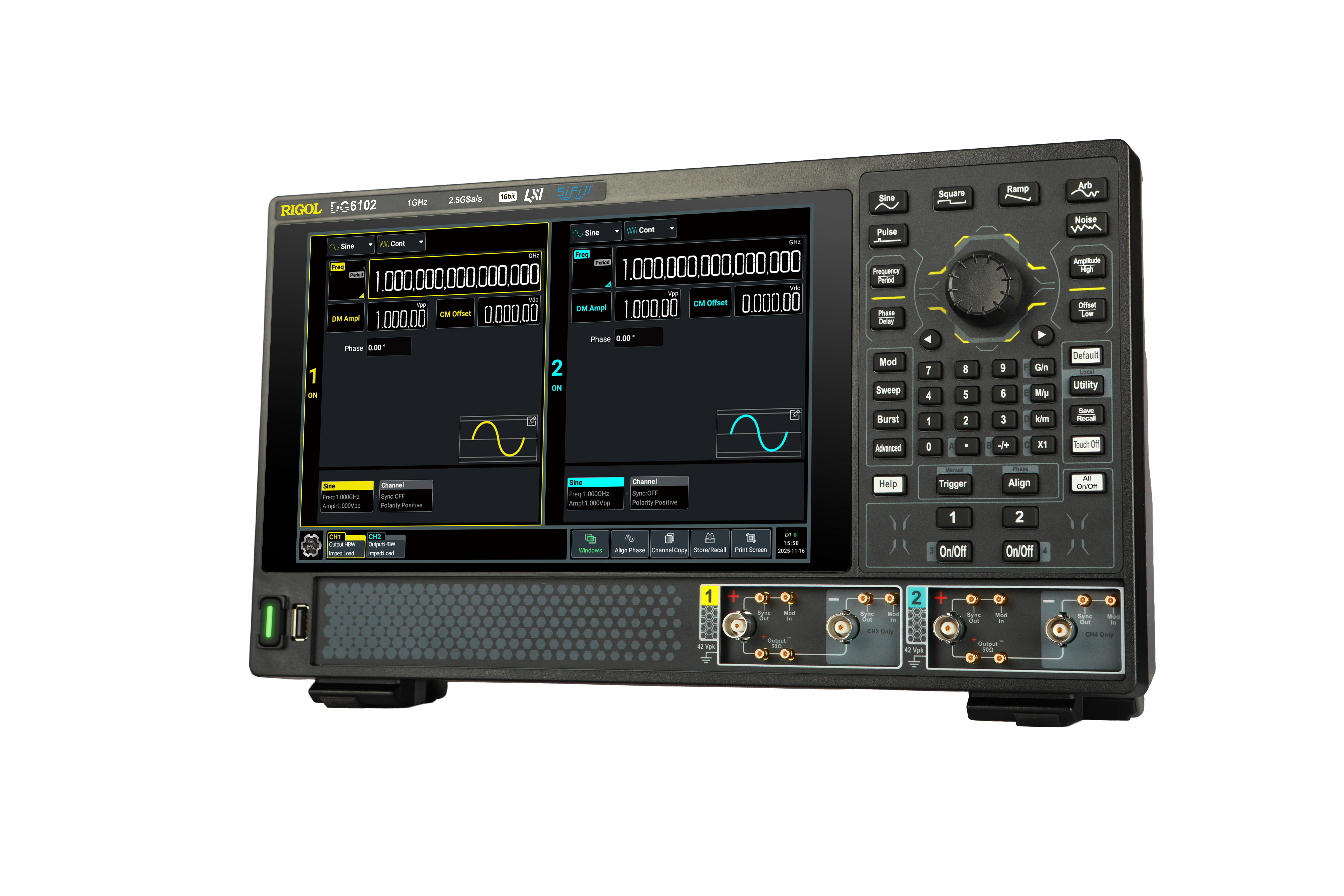

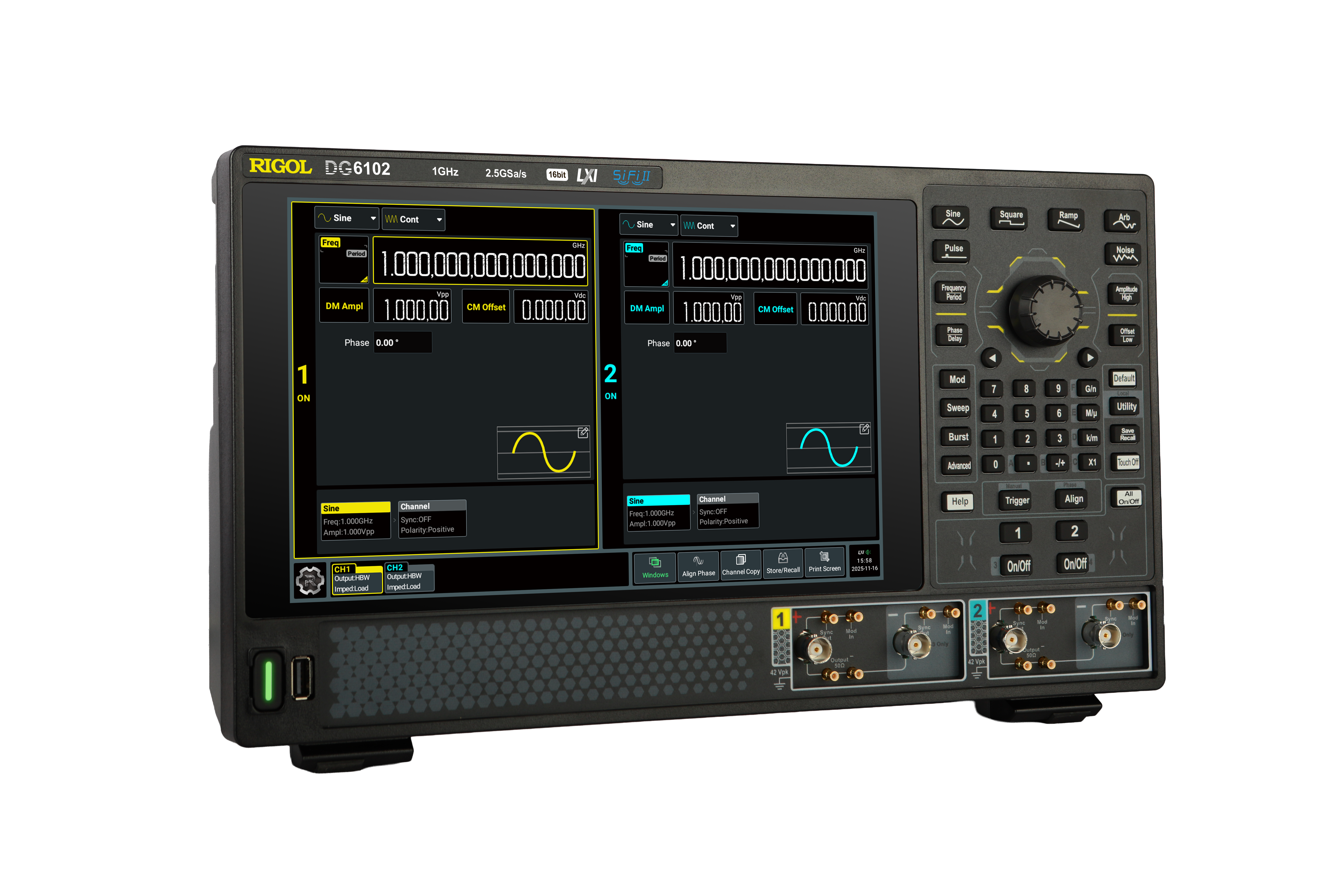

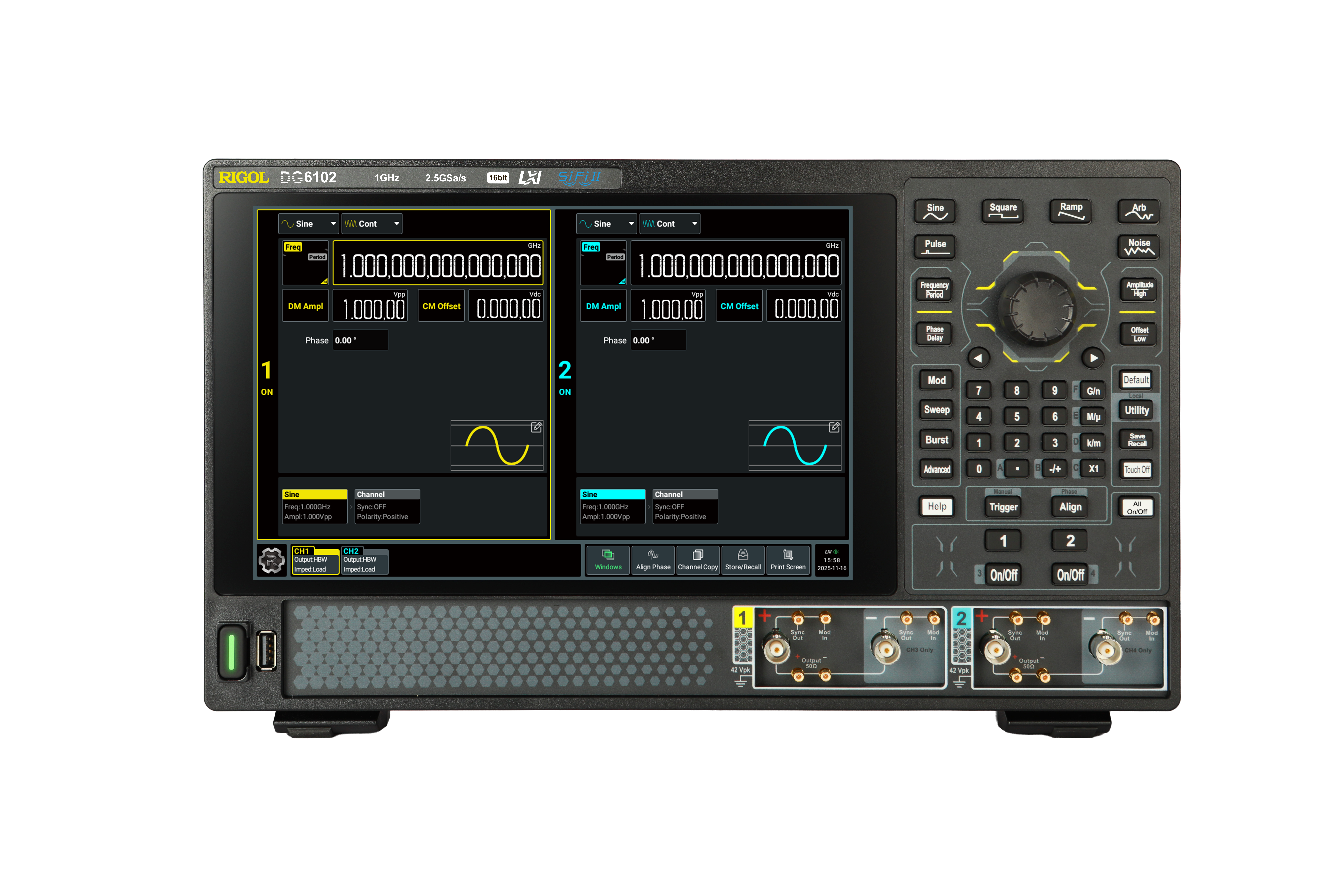

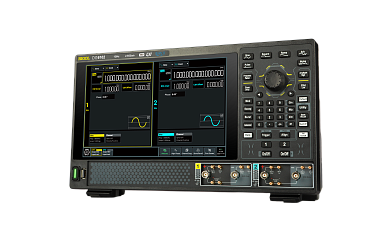

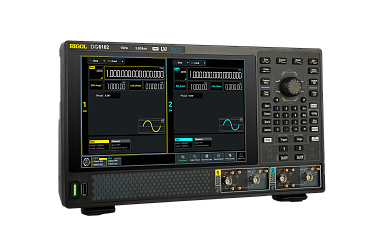

Генератор сигналов RIGOL DG6102 представляет собой высокочастотное решение для передовых разработок. Благодаря расширенной до 1 ГГц полосе пропускания синусоидального сигнала и специализированному широкополосному выходу HBW (SMB), он способен генерировать чистые высокочастотные сигналы с минимальными искажениями. Это делает его незаменимым инструментом при тестировании высокоскоростных интерфейсов (Ethernet, PCIe, USB), разработке тактовых генераторов и анализе джиттера.

Прибор сохраняет все преимущества платформы DG6000: 16-битное разрешение, частота дискретизации 2.5 Гвыб/с, глубокая память (до 512 Мвыб/кан), высоковольтный дифференциальный выход (до 20 Впик-пик) для силовых приложений, а также встроенный генератор гармоник, теперь с расширенным до 250 МГц диапазоном.

DG6102 обеспечивает следующие ключевые характеристики:

• Максимальная частота синусоидального сигнала: 1 ГГц (HBW);
• Частота дискретизации: 2.5 Гвыб/с;
• Вертикальное разрешение: 16 бит;
• Глубина памяти: 256 Мвыб/кан (стандарт), до 512 Мвыб/кан (опция);
• Расширенный диапазон гармоник до 250 МГц;
• Быстрый меандр до 300 МГц (HBW) с временем нарастания 350 пс.

Особенности и преимущества

• Частота синуса до 1 ГГц: Позволяет генерировать сигналы в гигагерцовом диапазоне для тестирования высокочастотных компонентов и систем.
• Широкополосный выход (HBW): Специальный SMB-выход оптимизирован для передачи высокочастотных сигналов с минимальными потерями и искажениями. Поддерживает частоты до 1 ГГц и меандр до 300 МГц.
• Высоковольтный дифференциальный прямой выход: Позволяет напрямую подключаться к мощным нагрузкам (например, затворам SiC/GaN транзисторов) без дополнительных усилителей, генерируя дифференциальные сигналы до 20 Впик-пик. Упрощает тестовую конфигурацию и снижает стоимость
• Глубокая память и высокая частота дискретизации: 16-битное разрешение и 2.5 Гвыб/с в сочетании с памятью до 512 Мвыб/кан позволяют создавать сложные сигналы с высокой точностью и длительностью.
• Чистота спектра: Низкие гармонические искажения (тип. <-70 дБн до 10 МГц) и фазовый шум (-125 дБн/Гц @10 МГц, отстр. 10 кГц) обеспечивают высокое качество сигнала.
• Генератор гармоник: Встроенная функция генерации гармоник до 20-го порядка с независимой установкой амплитуды и фазы для каждой гармоники. Идеально подходит для тестирования нелинейных устройств и калибровки.
• Гальваническая изоляция каналов: Каналы изолированы друг от друга, что исключает паразитные контуры заземления и защищает тестируемое устройство.
• Быстрый меандр: Время нарастания/спада меандра всего 350 пс (в режиме быстрого фронта) позволяет использовать прибор для тестирования высокоскоростных логических схем и анализа глазковых диаграмм.
• Расширенный диапазон гармоник: Генератор гармоник работает до 250 МГц, что позволяет создавать сигналы с высокочастотными составляющими для тестирования нелинейных СВЧ-устройств.
• Универсальность: Сочетает возможности высокочастотного генератора и мощного генератора для силовой электроники в одном приборе.

Применение

• Тестирование высокоскоростных последовательных интерфейсов (Ethernet 1000BASE-T, USB 2.0/3.0, PCIe);
• Генерация тактовых сигналов для цифровых систем;
• Тестирование джиттера и фазового шума;
• Разработка и тестирование СВЧ-компонентов (фильтры, усилители, смесители);
• Квантовые вычисления и физика высоких энергий;
• Автомобильный гигабитный Ethernet.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки высокочастотных электронных устройств в телекоммуникациях, вычислительной технике, аэрокосмической отрасли и научных исследованиях.

Комплектация

• Генератор сигналов RIGOL DG6102;
• Шнур питания в соответствии со страной назначения;
• Инструмент для вставки/извлечения SMB-штырьков;
• USB-кабель CB-USBA-USBB-FF-150;
• 4 BNC-кабеля CB-BNC-BNC-MM-100.
