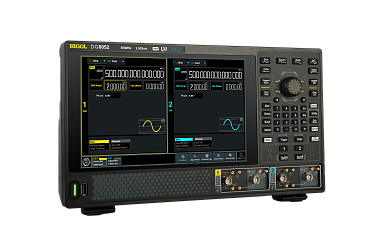

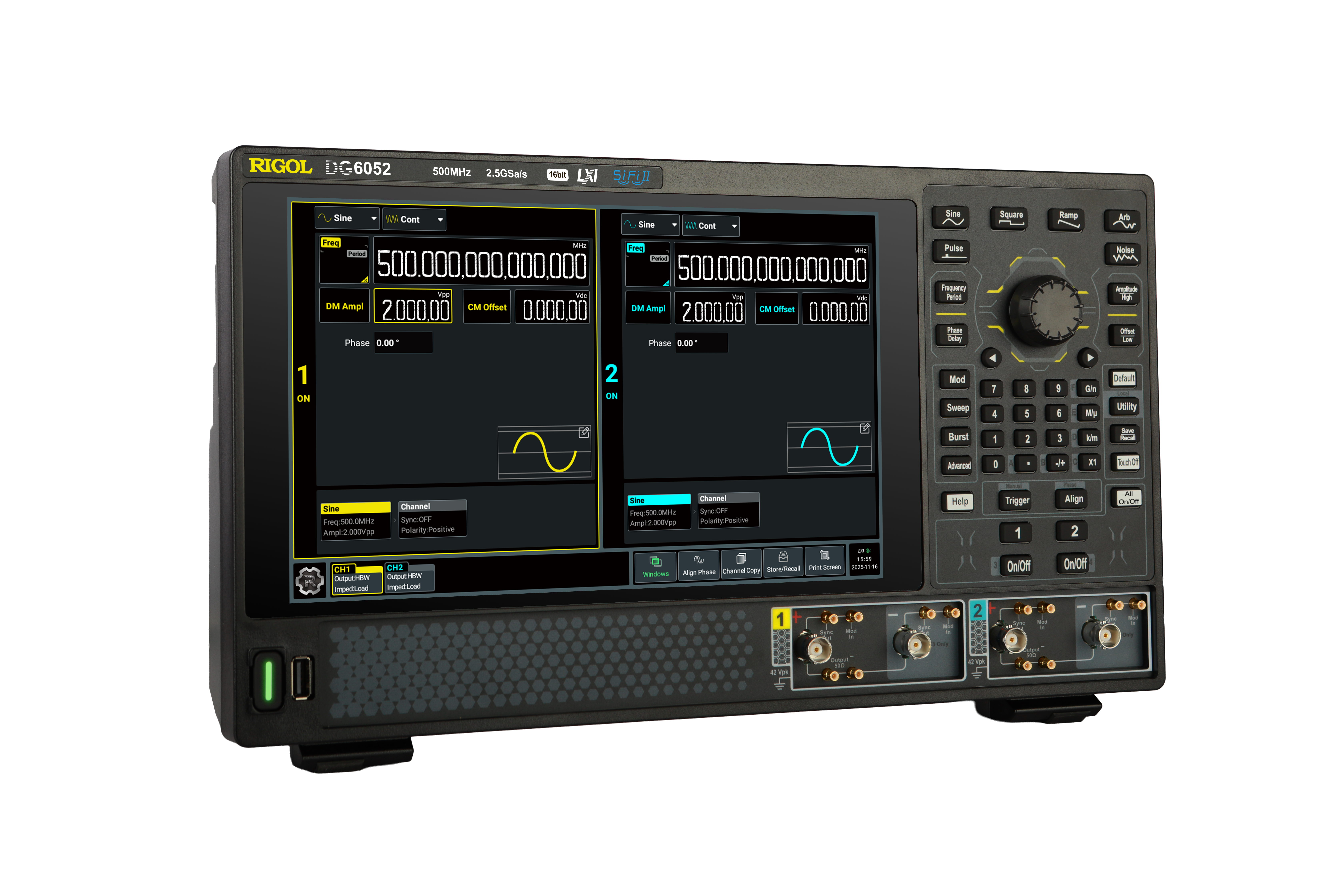

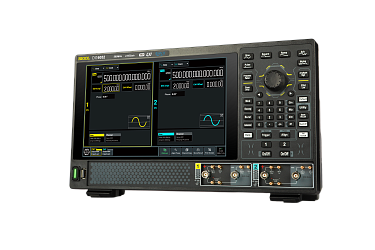

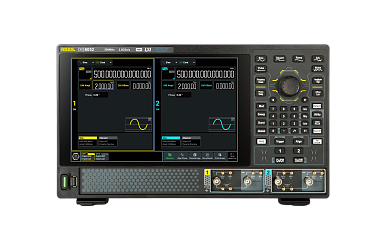

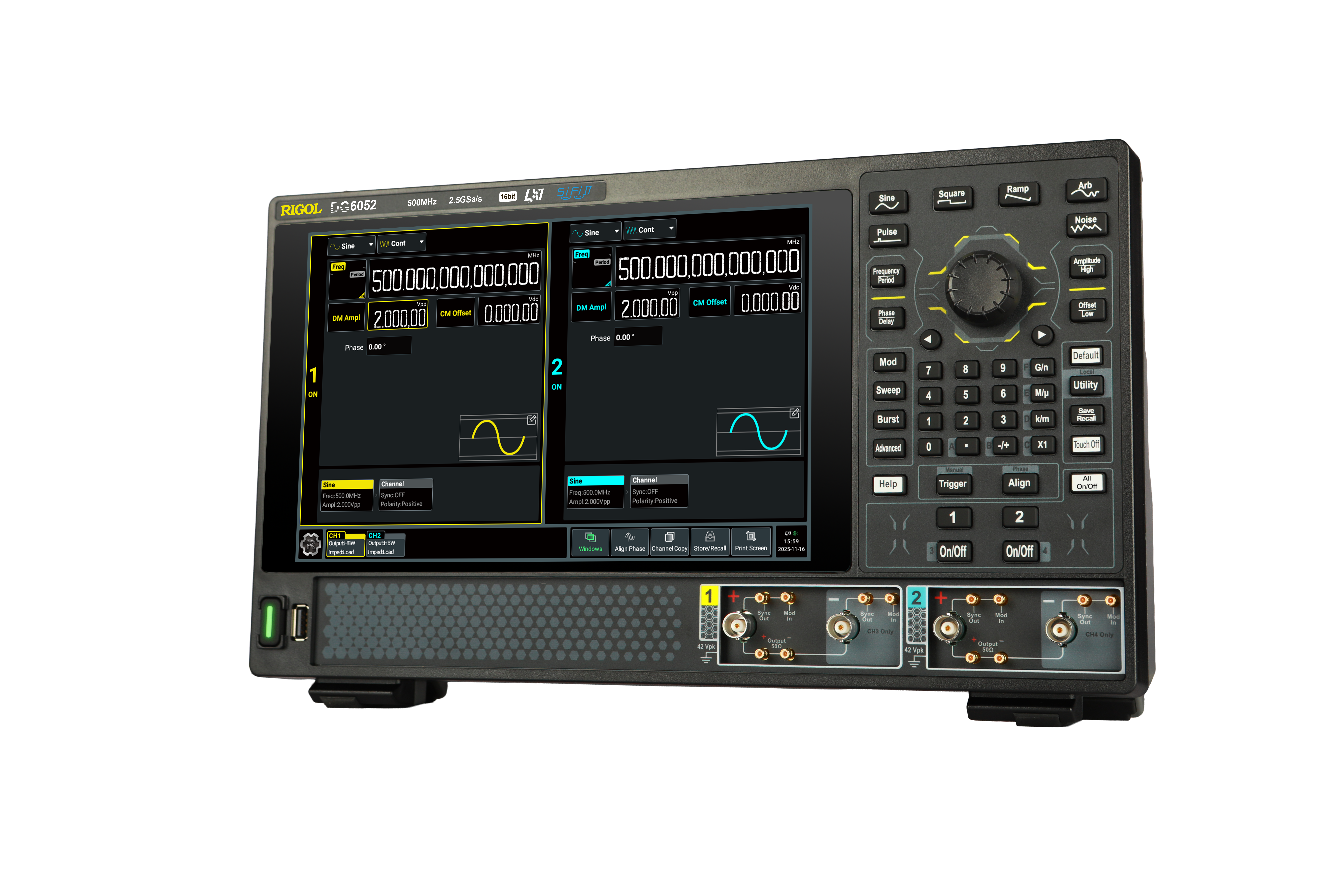

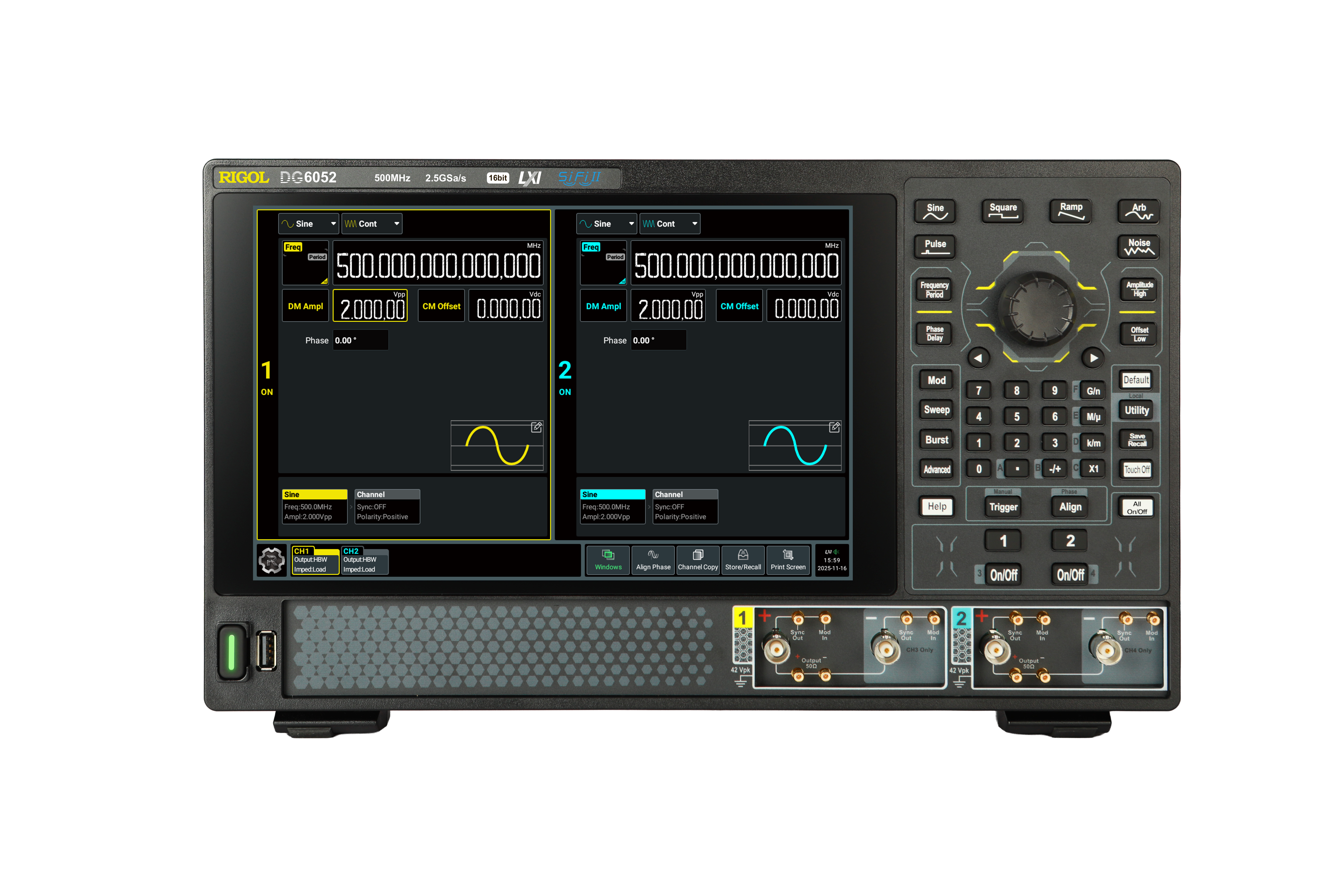

Генератор сигналов RIGOL DG6052 представляет собой многофункциональный инструмент для широкого круга применений, от разработки и отладки аналоговых и цифровых схем до тестирования телекоммуникационных систем и силовой электроники. Благодаря запатентованной технологии высоковольтного дифференциального прямого вывода, он может напрямую генерировать дифференциальные сигналы с размахом до 20 Впик-пик, что исключает необходимость во внешних усилителях или балунах при тестировании мощных устройств, таких как драйверы затворов SiC/GaN.

Прибор построен на высокопроизводительной платформе с 16-битным ЦАП и частотой дискретизации 2.5 Гвыб/с, что обеспечивает исключительную точность воспроизведения сигналов. Глубина памяти до 512 Мвыб на канал (опция) позволяет генерировать сложные, длительные последовательности сигналов.

DG6052 обеспечивает следующие ключевые характеристики:

• Максимальная частота синусоидального сигнала: 500 МГц;
• Частота дискретизации: 2.5 Гвыб/с;
• Вертикальное разрешение: 16 бит;
• Глубина памяти: 256 Мвыб/кан (стандарт), до 512 Мвыб/кан (опция);
• Диапазон выходного напряжения (SND): до 10 Впик-пик (50 Ом), 20 Впик-пик (на нагрузке HighZ);
• Дифференциальный выход (HBW) с полосой до 1 ГГц;
• Встроенный генератор гармоник до 20-го порядка.

Особенности и преимущества

• Высоковольтный дифференциальный прямой выход: Позволяет напрямую подключаться к мощным нагрузкам (например, затворам SiC/GaN транзисторов) без дополнительных усилителей, генерируя дифференциальные сигналы до 20 Впик-пик. Упрощает тестовую конфигурацию и снижает стоимость.
• Широкополосный выход (HBW): Специальный выход SMB обеспечивает полосу пропускания до 1 ГГц с низкими искажениями для генерации высокочастотных сигналов, таких как тактовые сигналы, PRBS-последовательности и высокоскоростные данные.
• Глубокая память и высокая частота дискретизации: 16-битное разрешение и 2.5 Гвыб/с в сочетании с памятью до 512 Мвыб/кан позволяют создавать сложные сигналы с высокой точностью и длительностью.
• Чистота спектра: Низкие гармонические искажения (тип. <-70 дБн до 10 МГц) и фазовый шум (-125 дБн/Гц @10 МГц, отстр. 10 кГц) обеспечивают высокое качество сигнала.
• Генератор гармоник: Встроенная функция генерации гармоник до 20-го порядка с независимой установкой амплитуды и фазы для каждой гармоники. Идеально подходит для тестирования нелинейных устройств и калибровки.
• Гальваническая изоляция каналов: Каналы изолированы друг от друга, что исключает паразитные контуры заземления и защищает тестируемое устройство.
• Быстрый меандр: Время нарастания/спада меандра всего 350 пс (в режиме быстрого фронта) позволяет использовать прибор для тестирования высокоскоростных логических схем и анализа глазковых диаграмм.
• Множество режимов работы: Поддержка всех основных видов модуляции (AM, FM, PM, ASK, FSK, PSK, PWM, SUM), развертки (линейной, лог., ступенчатой), пакетного режима, а также расширенных режимов: Sequence, PRBS (до 2³¹-1), Multi-pulse, Multi-tone, Pattern, IQ. Встроенный генератор шума с полосой 500 МГц.
• Удобный интерфейс: 10.1-дюймовый емкостный сенсорный экран с разрешением 1280×800, поддержка жестов. Веб-управление (Web Control) для удаленной работы. Выход HDMI для подключения внешнего монитора.
• Защита от перегрузки: Автоматическое отключение выходов при превышении допустимых параметров.

Применение

• Разработка и тестирование силовой электроники (SiC/GaN драйверы);
• Тестирование телекоммуникационного оборудования (Ethernet, CAN-FD, автомобильные шины);
• Проверка помехоустойчивости и джиттер-тестирование тактовых генераторов;
• Генерация сложных сигналов для квантовых вычислений и физических экспериментов;
• Характеризация и тестирование АЦП/ЦАП, фильтров, усилителей;
• Образование и научные исследования.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки электронных устройств в различных отраслях промышленности, телекоммуникациях, автомобильной электронике и научных исследованиях.

Комплектация

• Генератор сигналов RIGOL DG6052;
• Шнур питания в соответствии со страной назначения;
• Инструмент для вставки/извлечения SMB-штырьков;
• USB-кабель CB-USBA-USBB-FF-150;
• 4 BNC-кабеля CB-BNC-BNC-MM-100.
