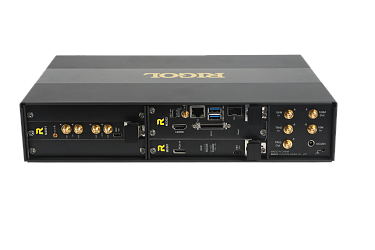

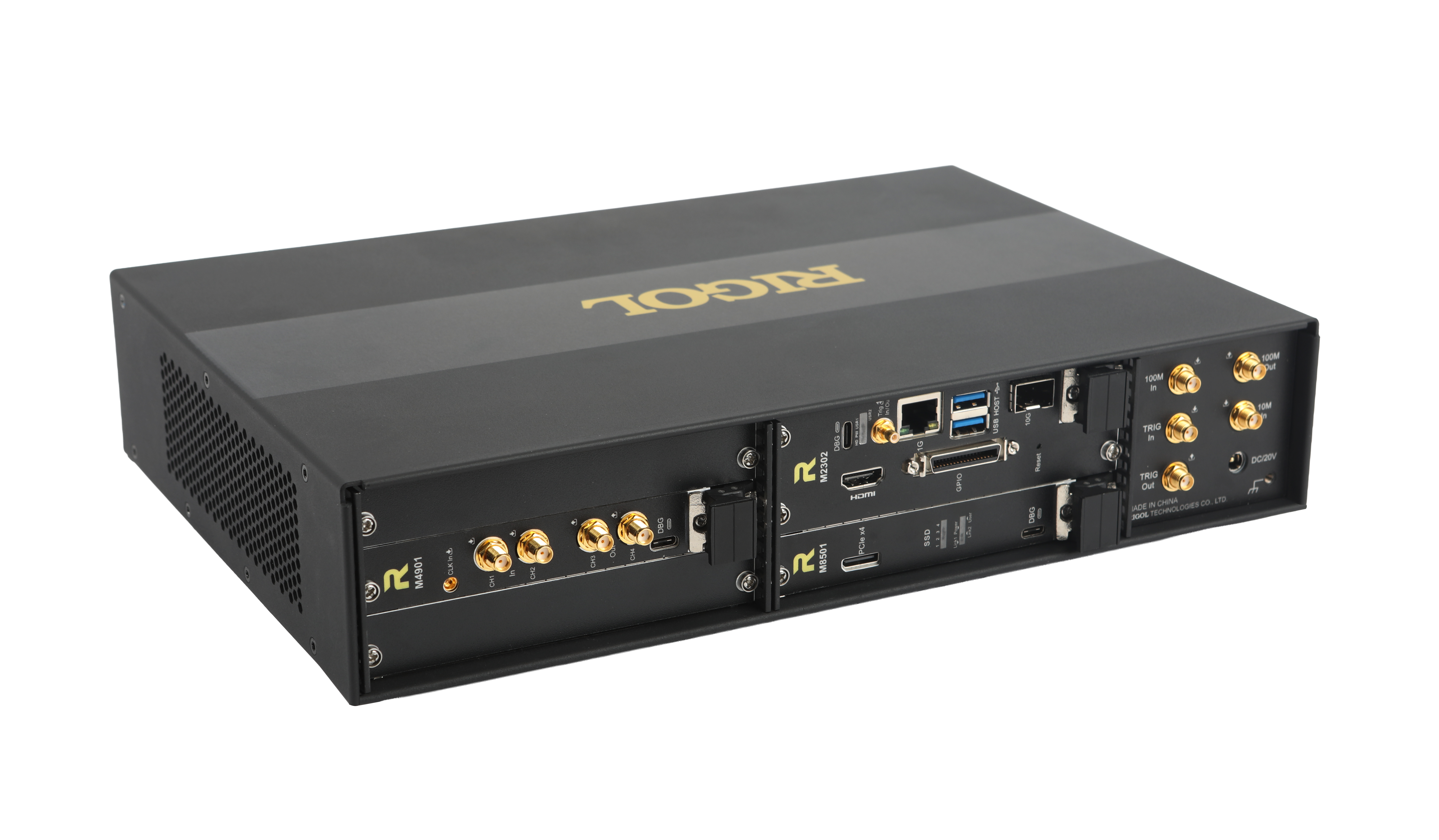

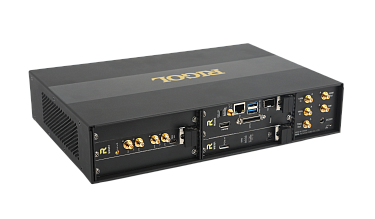

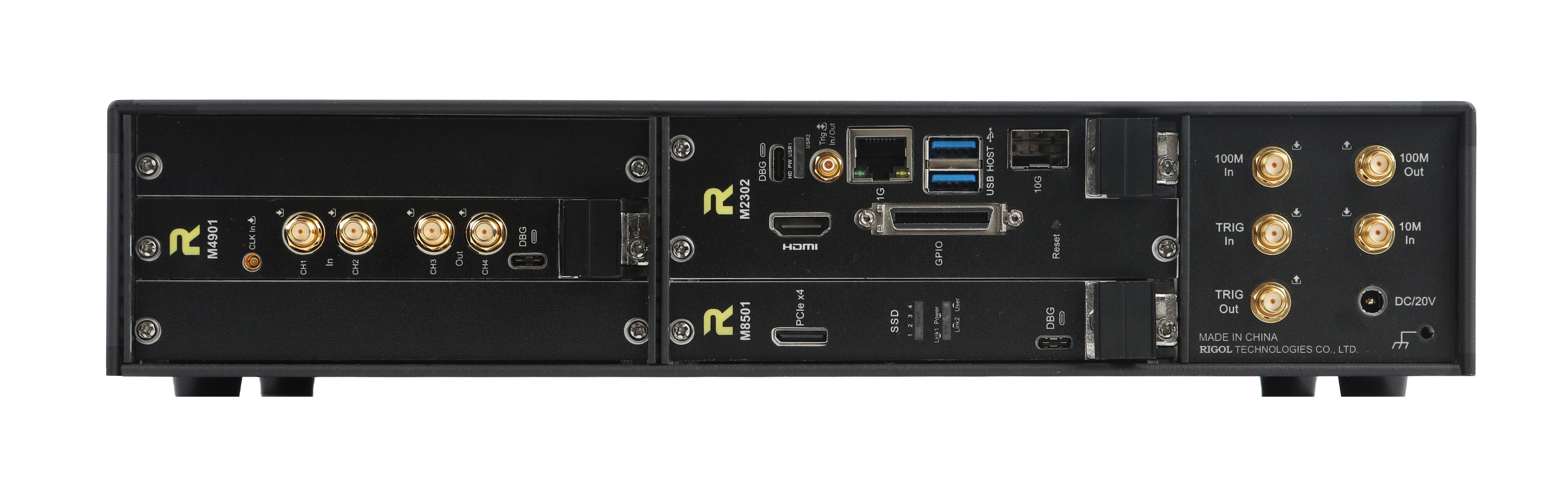

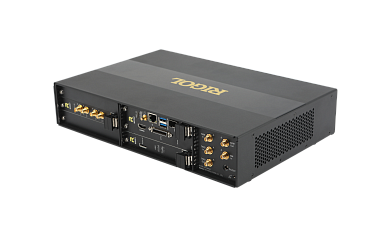

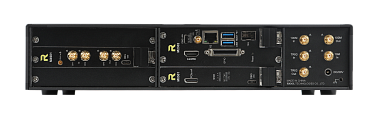

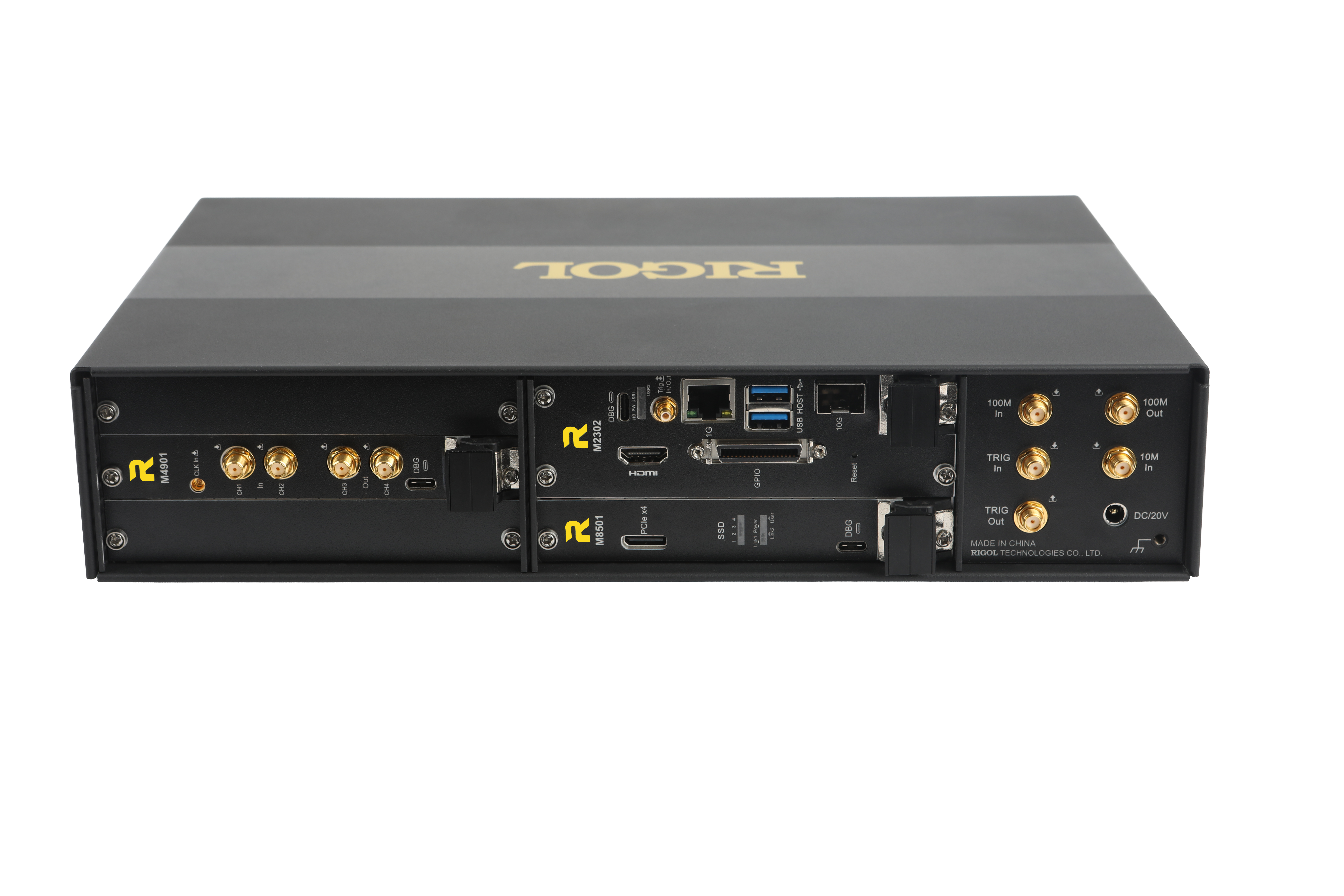

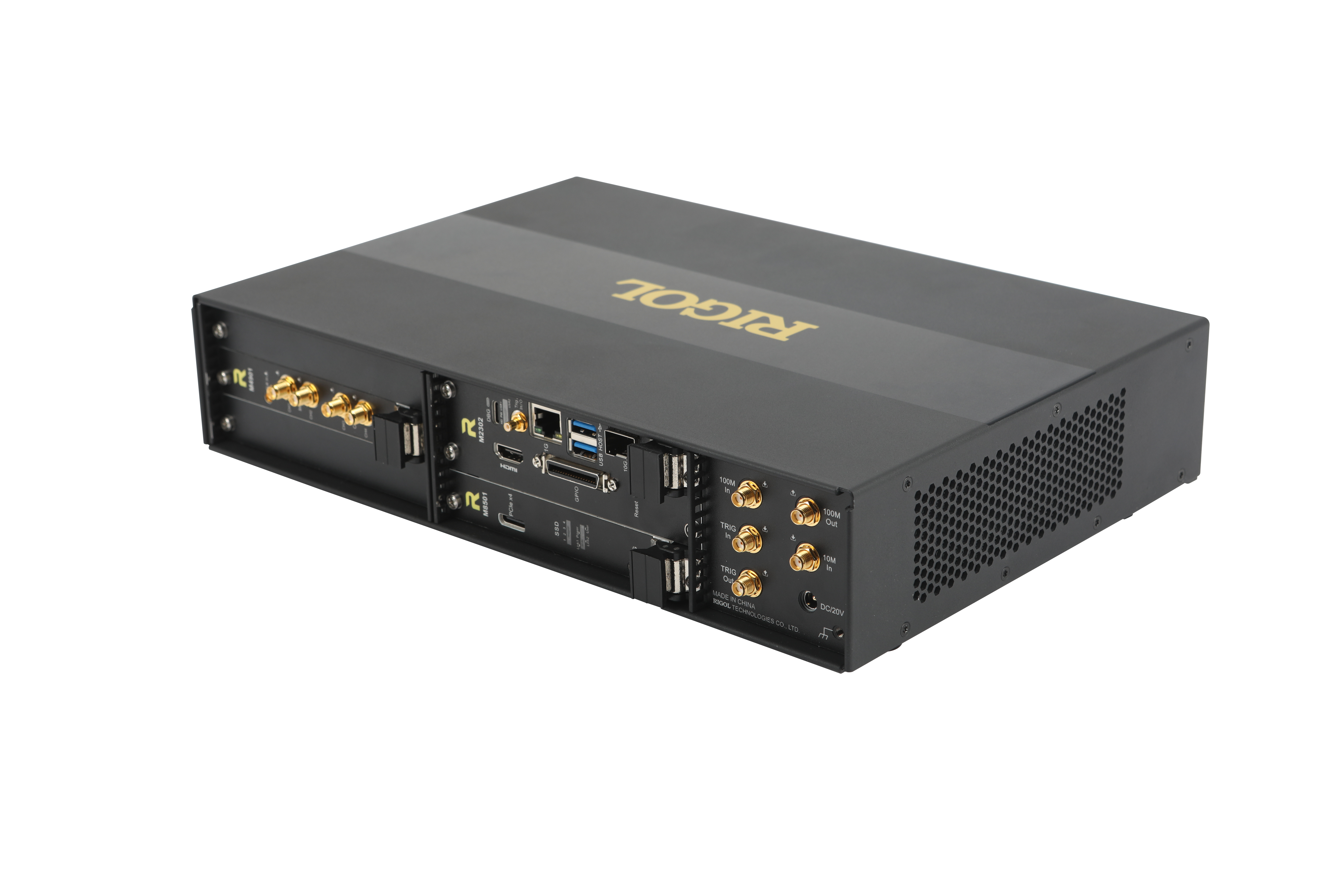

Комбинированный модуль RIGOL SUA8304 – это универсальное решение "2 в 1", объединяющее в одном корпусе 2-канальный генератор произвольных сигналов (AWG) и 2-канальный оцифровщик (Digitizer). Прибор реализован на базе модульной платформы SUA8000 и предназначен для компактных лабораторных установок и замкнутых измерительных циклов.

SUA8304 объединяет 4 прибора в одном: 2-канальный генератор произвольных сигналов, 2-канальный оцифровщик, вычислительный модуль на базе 6-ядерного процессора AMD, пульт управления массивом устройств.

Описание

Комбинированный модуль RIGOL SUA8304 – это универсальное решение для компактных лабораторных установок и стендов, где требуется и источник, и приемник сигналов в одном приборе. Генераторная и измерительная части находятся в одном корпусе и используют общую систему тактирования и триггера, что обеспечивает минимальную и детерминированную задержку между выходом сигнала и его регистрацией.

Архитектура платформы позволяет синхронизировать до 100 устройств SUA8304 с межканальной стабильностью <1 пс и межприборной стабильностью <10 пс в течение 12 часов.

SUA8304 обеспечивает сбалансированные характеристики по трактам генерации и сбора:

• Тракт генерации (AWG): 2 канала, 4 Гвыб/с, 14 бит, полоса 1.5 ГГц, память 1 Гвыб/канал;
• Тракт сбора (Digitizer): 2 канала, 4 Гвыб/с, 14 бит, полоса 1.5 ГГц, кэш 1 Гвыб/канал.

Особенности и преимущества

• Интегрированная архитектура: Генераторная и измерительная части в одном корпусе с общей системой тактирования и триггера, обеспечивающей минимальную и детерминированную задержку.
• 2 канала AWG: Частота дискретизации 4 Гвыб/с, 14-битное вертикальное разрешение, аналоговая полоса пропускания DC - 1.5 ГГц.
• 2 канала оцифровщика: Частота дискретизации 4 Гвыб/с, 14-битное вертикальное разрешение, аналоговая полоса пропускания DC - 1.5 ГГц.
• Глубокая память: 1 Гвыб/канал для AWG, 1 Гвыб/канал кэш-памяти для оцифровщика.
• Согласованные характеристики: Каналы AWG и Digitizer имеют характеристики, аналогичные отдельным модулям SUA8104 и SUA8204, что обеспечивает предсказуемость и повторяемость результатов.
• Экономия места: Заменяет собой два отдельных прибора, экономя драгоценное место в лабораторной стойке.
• Простота синхронизации: Отсутствие необходимости во внешних соединениях для синхронизации источника и приемника упрощает настройку эксперимента.
• Гибкие режимы сбора данных: Поддержка режимов Ring Buffer и Streaming для тракта оцифровки.

Применение

• Характеризация компонентов: Подача тестового сигнала с AWG на устройство и одновременный анализ отклика оцифровщиком.
• Замкнутые системы управления: Генерация корректирующего воздействия на основе анализа полученного сигнала.
• Образовательные и исследовательские задачи: Компактное решение для учебных лабораторий, где требуется и источник, и приемник сигналов.
• Тестирование усилителей и фильтров: Измерение АЧХ и ФЧХ в компактном форм-факторе.
• Полупроводниковые испытания: Анализ реакции устройств на тестовые воздействия.

Назначение

Продукт предназначен для лабораторных исследований, разработки и тестирования электронных компонентов и устройств в научных и образовательных учреждениях.

Комплектация

• Комбинированный модуль SUA8304;
• Блок питания (в соответствии со страной назначения);
• Кабель питания;
• Документация (доступна в электронном виде).
