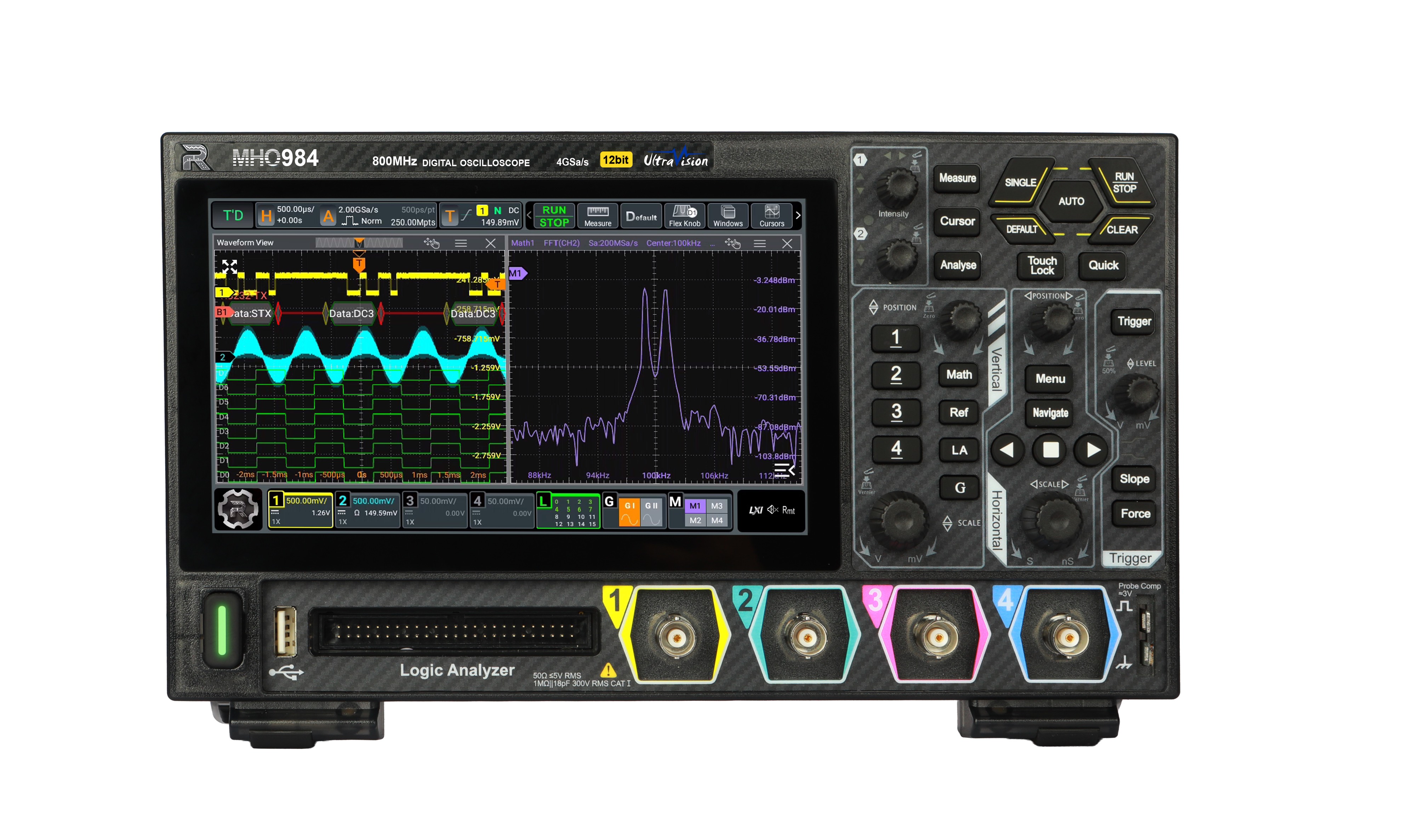

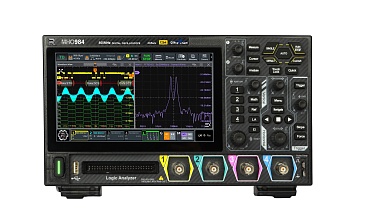

Цифровой осциллограф RIGOL MHO984 – это новое поколение экономичных осциллографов, задающее новые стандарты для приборов начального и среднего уровня. Благодаря 12-битному АЦП с 4096 уровнями квантования он обеспечивает в 16 раз более высокое вертикальное разрешение по сравнению с традиционными 8-битными осциллографами, позволяя различать мельчайшие детали сигналов и точно измерять их параметры.

Осциллограф построен на базе высокопроизводительной платформы с 6-ядерным процессором Cortex-A72 (до 1.8 ГГц) и 4 ГБ оперативной памяти, что обеспечивает быструю обработку данных и комфортную работу с сенсорным интерфейсом. Максимальная частота дискретизации 4 Гвыб/с и глубина памяти до 500 Мвыб (опция) позволяют захватывать длительные последовательности сигналов с высоким временным разрешением.

MHO984 обеспечивает выдающиеся характеристики для своего класса:

• Полоса пропускания до 800 МГц (в одноканальном режиме);
• Частота дискретизации 4 Гвыб/с (в одноканальном режиме);
• Глубина памяти до 500 Мвыб (опция);
• Скорость захвата осциллограмм до 1 000 000 осц/с;
• Вертикальное разрешение 12 бит (до 16 бит в режиме высокого разрешения);
• Низкий уровень собственных шумов (от 66 мкВ ср.кв.).

Особенности и преимущества

• 12-битное вертикальное разрешение: 4096 уровней квантования позволяют видеть сигналы там, где 8-битные осциллографы показывают только шум. Идеально для анализа источников питания, датчиков и аудиосигналов.
• Высокая полоса пропускания: 800 МГц в одноканальном режиме и 400 МГц при использовании всех четырех каналов обеспечивают возможность работы с высокоскоростными цифровыми интерфейсами и радиочастотными сигналами.
• Глубокая память: Стандартные 100 Мвыб (до 500 Мвыб с опцией) позволяют захватывать длительные записи сигналов с высоким разрешением по времени.
• Высокая скорость захвата: До 1 000 000 осциллограмм в секунду в режиме быстрой записи позволяет с высокой вероятностью обнаруживать редкие аномалии и глитчи.
• 16 цифровых каналов (опционально): С опциональным пробником логического анализатора PLA2216 осциллограф превращается в смешанный (Mixed Signal Oscilloscope), позволяя одновременно анализировать аналоговые и цифровые сигналы, декодировать последовательные шины.
• Встроенный генератор AFG (опционально): Двухканальный генератор функций/произвольных сигналов с частотой до 100 МГц (опция AFG100) и поддержкой построения диаграммы Боде для анализа частотных характеристик цепей.
• Широкие возможности анализа: 41 автоматическое измерение, математические функции (включая FFT с поиском пиков), гистограммы, цветовая градация сигнала, тест "годен/не годен" по маске.
• Поддержка последовательных протоколов: Запуск и декодирование для RS232/UART, I2C, SPI, CAN, LIN (опционально FlexRay, I2S, MIL-STD-1553). Максимальная скорость декодирования до 20 Мбит/с для UART и LIN, до 5 Мбит/с для CAN.
• Удобный интерфейс: 7-дюймовый емкостный сенсорный экран с разрешением 1024×600, поддержка мультитач-жестов, гибкая ручка управления. Выход HDMI для подключения внешнего монитора.
• Современные интерфейсы связи: USB Host/Device, LAN (100 Мбит/с) с поддержкой LXI-C и Web-управления.

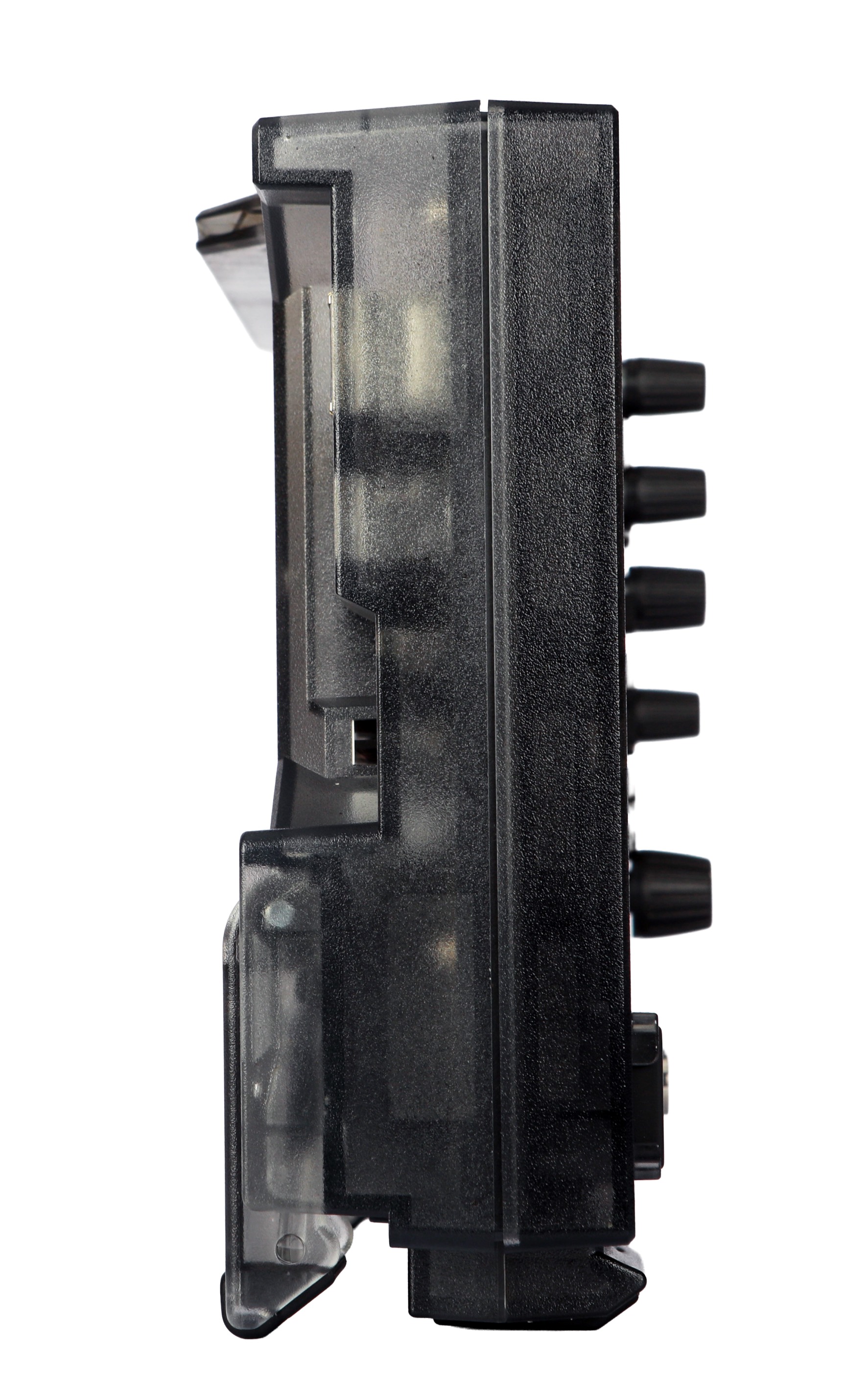

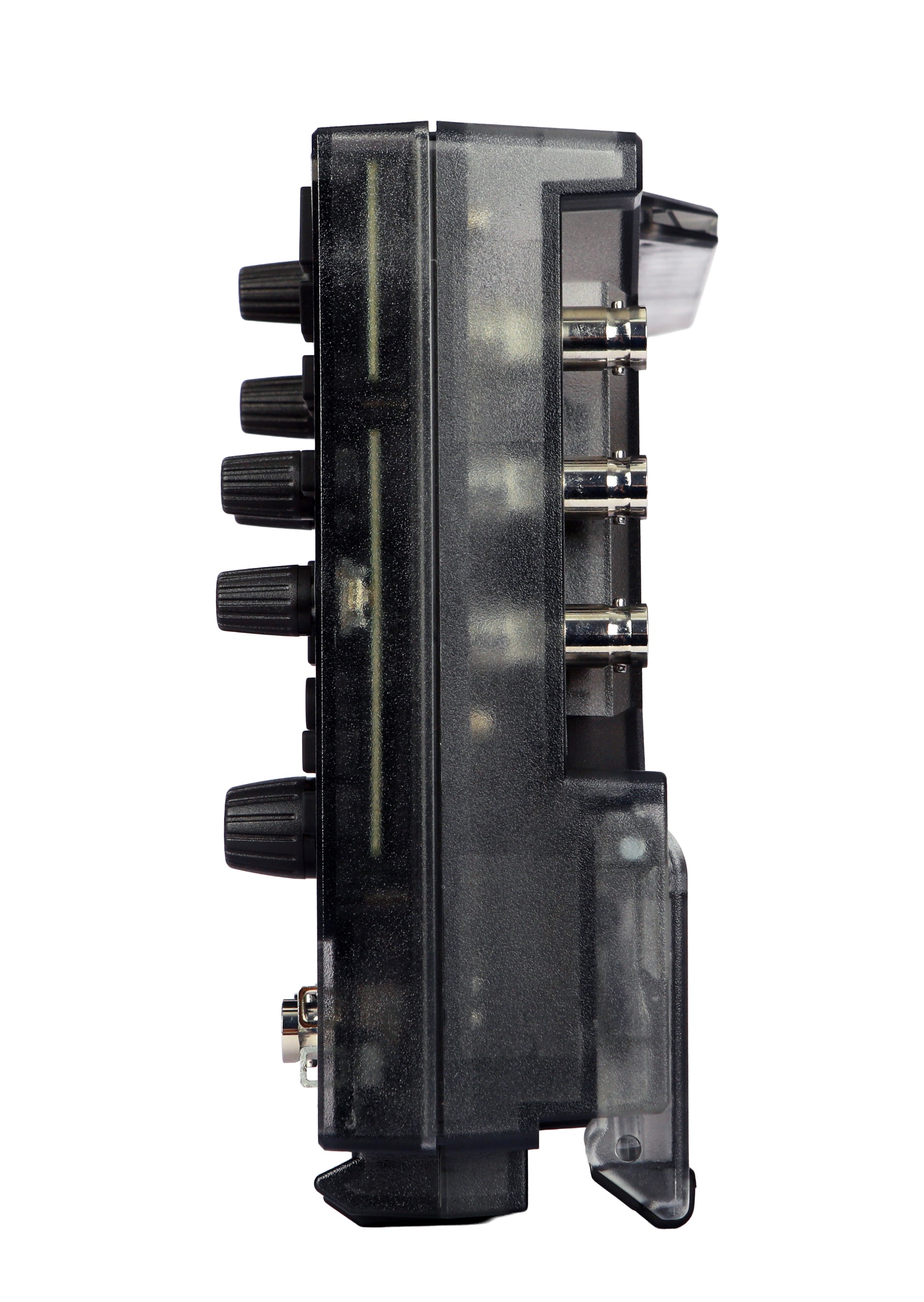

• Компактный размер и малый вес: 265 × 162 × 77 мм, вес около 1.6 кг. Питание от адаптера 20 В через USB Type-C.

Применение

• Разработка, отладка и ремонт встраиваемых систем;
• Анализ цепей питания (Power Integrity);
• Тестирование аудио- и видеотехники;
• Автомобильная электроника (CAN, LIN шины);
• Промышленная автоматика и датчики;
• Образование и лабораторные исследования;
• Сервисное обслуживание и полевые испытания.

Назначение

Продукт предназначен для разработки, производства, тестирования и ремонта электронных устройств в различных отраслях промышленности, в научных и образовательных учреждениях.

Комплектация

• Осциллограф RIGOL MHO984;
• Адаптер питания с комплектом вилок для страны назначения;
• Кабель заземления;
• USB-кабель;
• 4 пассивных пробника RP3500A (500 МГц, 10:1).
