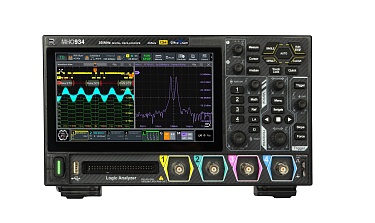

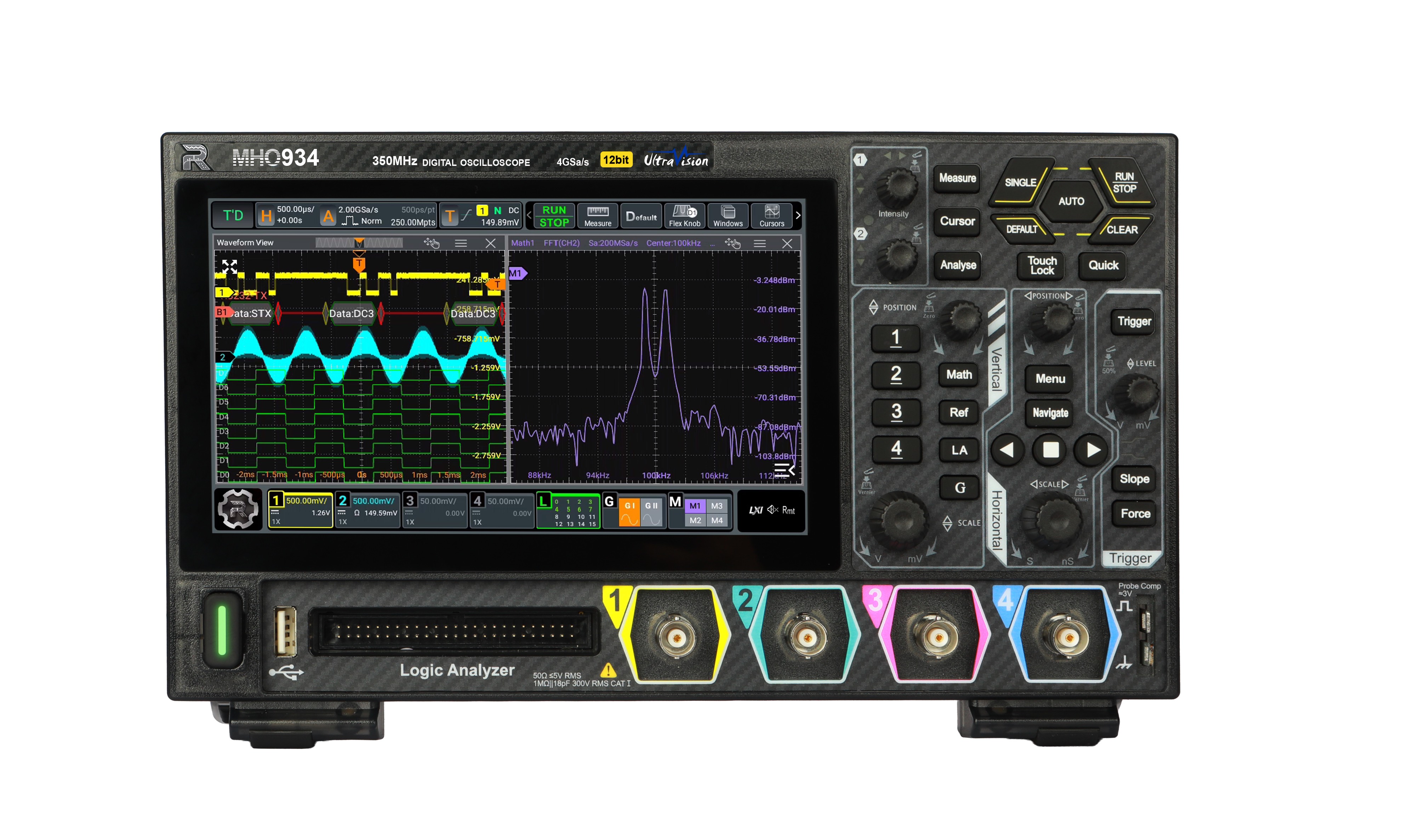

Система сбора данных

Количество аналоговых каналов

4

Макс. полоса пропускания (-3 дБ)

350 МГц (для любого числа каналов) в 50 Ом и 1 МОм

Время нарастания (10%-90%, тип.)

1 нс (в 50 Ом)

Частота дискретизации (реал. время)

4 Гвыб/с (1 кан.), 2 Гвыб/с (2 кан.), 1 Гвыб/с (4 кан.)

Глубина памяти (стандарт/опция)

100 Мвыб / 500 Мвыб (1 кан.); 50 Мвыб / 250 Мвыб (2 кан.); 25 Мвыб / 125 Мвыб (4 кан.)

Скорость захвата осциллограмм

До 1 000 000 осц/с (режим быстрой записи)

Вертикальное разрешение

12 бит (до 16 бит в режиме высокого разрешения)

Эффективное число бит (ENOB, тип.)

8.5 (при 10 МГц, 100 мВ/дел)

Пиковый детектор

Захват глитчей от 500 пс

Вертикальная система

Входная связь

DC, AC, GND

Входной импеданс

50 Ом ± 1% / 1 МОм ± 1% (в паре с 18 пФ ± 3 пФ)

Диапазон чувствительности

1 мВ/дел – 10 В/дел (1 МОм); 200 мкВ/дел – 1 В/дел (50 Ом)

Макс. входное напряжение

50 Ом: 5 В ср.кв.; 1 МОм: CAT I 300 В ср.кв., 400 В пик

Точность усиления по пост. току

±1% (>5 мВ/дел); ±2% (≤5 мВ/дел)

Диапазон смещения

1 МОм: ±1 В (до 65 мВ/дел) … ±100 В (до 10 В/дел); 50 Ом: ±1 В (до 136 мВ/дел), ±4 В (>136 мВ/дел)

Ограничение полосы

20 МГц, 250 МГц, FULL

Развязка между каналами

≥100:1 (DC – полная полоса)

Горизонтальная система

Диапазон временной развертки

500 пс/дел – 500 с/дел

Точность временной базы

±1.5 ppm ± 1 ppm/год

Макс. задержка после запуска

1 с или 100 дел

Режимы развертки

YT, XY, SCAN, ROLL

Цифровые каналы (опционально, с пробником PLA2216)

Количество каналов

16 (D0-D15)

Мин. обнаруживаемый импульс

5 нс

Макс. входная частота

200 МГц

Диапазон порогов

±15 В с шагом 10 мВ

Макс. входное напряжение

±40 В пик

Запуск и декодирование

Типы запуска

Фронт, импульс, наклон, видео, шаблон, длительность, тайм-аут, выброс, окно, задержка, setup/hold, N-й фронт, RS232/UART, I2C, SPI, CAN, LIN

Опциональные типы запуска/декодирования

FlexRay, I2S, MIL-STD-1553 (с соответствующими опциями)

Измерения и математика

Количество автоматических измерений

41 (до 14 одновременно)

Статистика измерений

Тек./Ср./Мин./Макс./СКО/Счет

Математические функции

A+B, A-B, A×B, A/B, FFT (с окнами), AND, OR, XOR, NOT, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, фильтры (ФНЧ, ФВЧ, ПФ, РФ)

Курсорные измерения

2 пары X-Y

Другие виды анализа

Гистограмма, цветовая градация, запись сигналов (до 500 000 кадров), тест по маске

Генератор функций/произвольных сигналов (опция AFG100/AFG50)

Количество каналов

2

Выходные формы

Синус, меандр, пила/треугольник, шум, произвольный (16 квыб)

Диапазон частот (синус)

2 мГц – 100 МГц

Диапазон частот (меандр)

2 мГц – 20 МГц

Диапазон амплитуд (в 50 Ом)

1 мВпик-пик – 5 Впик-пик (≤100 МГц)

Частотная характеристика (синус)

±0.5 дБ (10 МГц – 100 МГц)

Гармонические искажения (синус)

< -40 дБн (>50 МГц)

Поддержка диаграммы Боде

Да (диапазон развертки 10 Гц – 30 МГц)

Цифровой вольтметр и частотомер

Цифровой вольтметр (DVM)

3 разряда, функции DC, AC RMS, AC+DC RMS

Высокоточный частотомер

Разрешение до 6 разрядов, измерения частоты, периода, сумматор (48 бит)

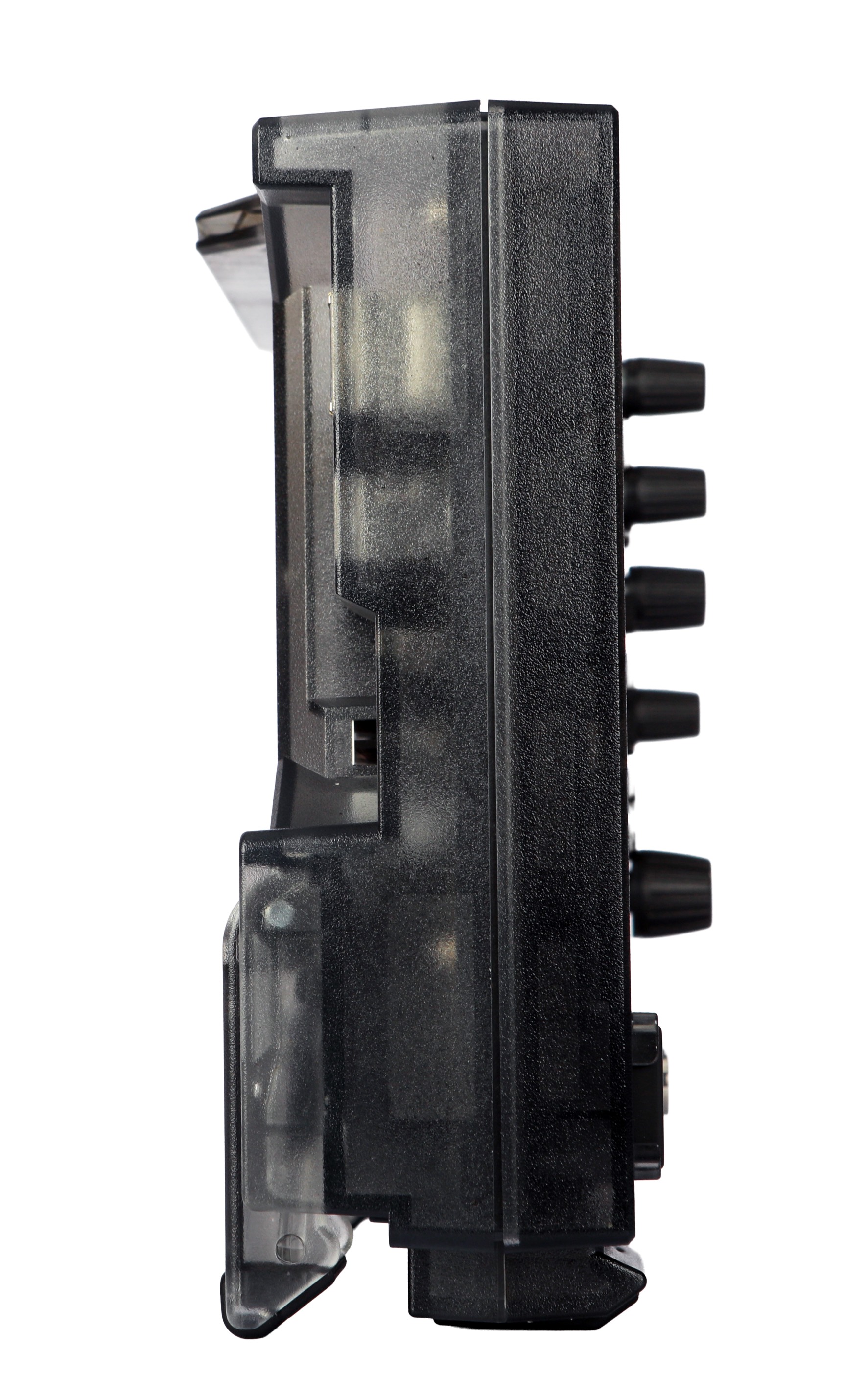

Общие характеристики

Дисплей

7-дюймовый емкостный сенсорный, 1024×600, с регулировкой яркости

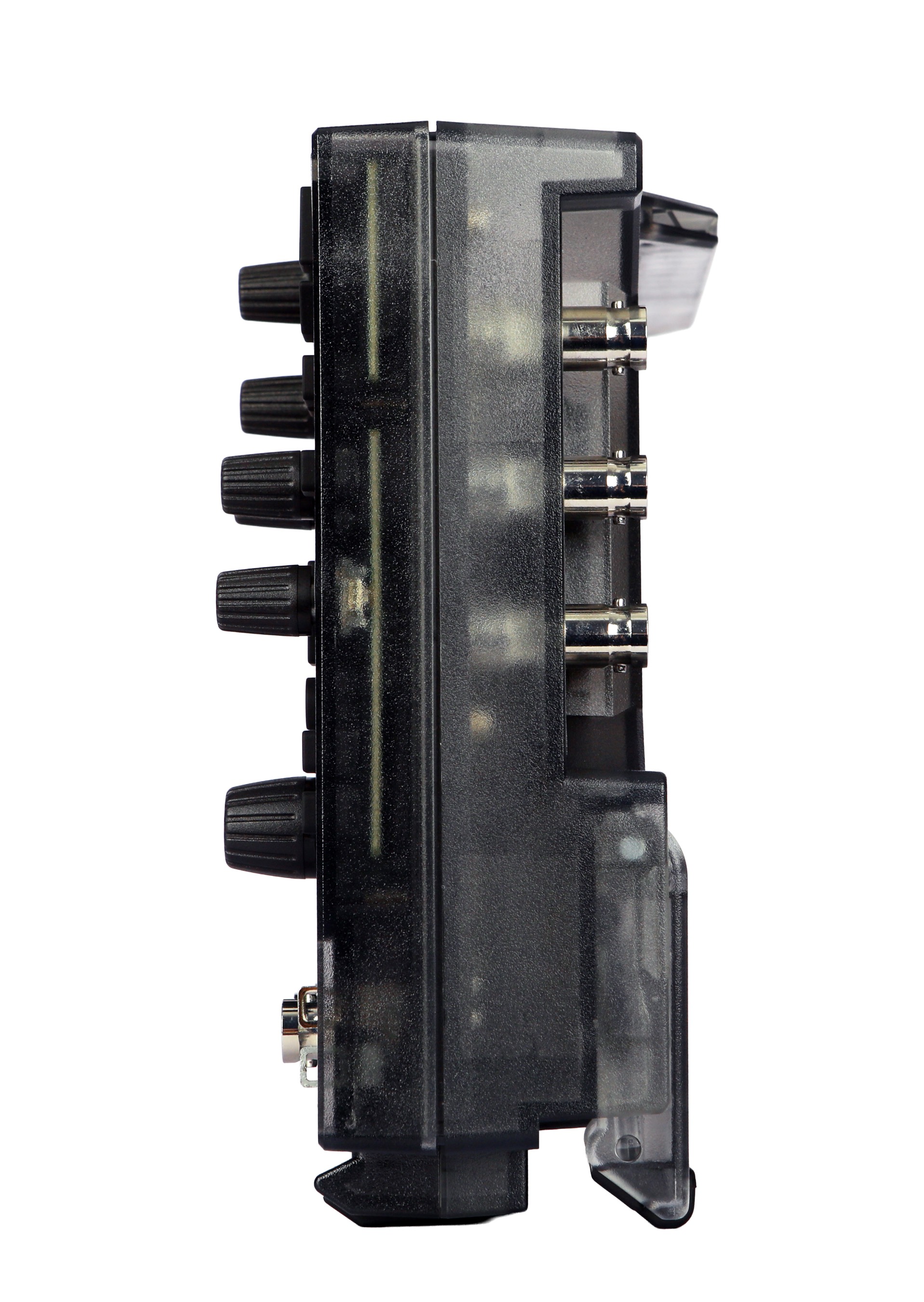

Интерфейсы

USB Host (передняя панель), USB Device, LAN (100Мбит/с), HDMI, выход AFG (2×BNC), выход Trig Out/PassFail (BNC), выход компенсации пробника

Процессор / ОЗУ / Память

6-ядерный Cortex-A72 1.8 ГГц / 4 ГБ / 32 ГБ флэш

Питание

20 В, 5 А (адаптер внешний, разъем Type-C)

Потребляемая мощность

70 Вт

Габаритные размеры (Ш×В×Г)

265.35 × 161.75 × 77.38 мм

Вес

~1.6 кг (без упаковки)

Рабочая температура

0°C до +50°C

Гарантия

3 года
