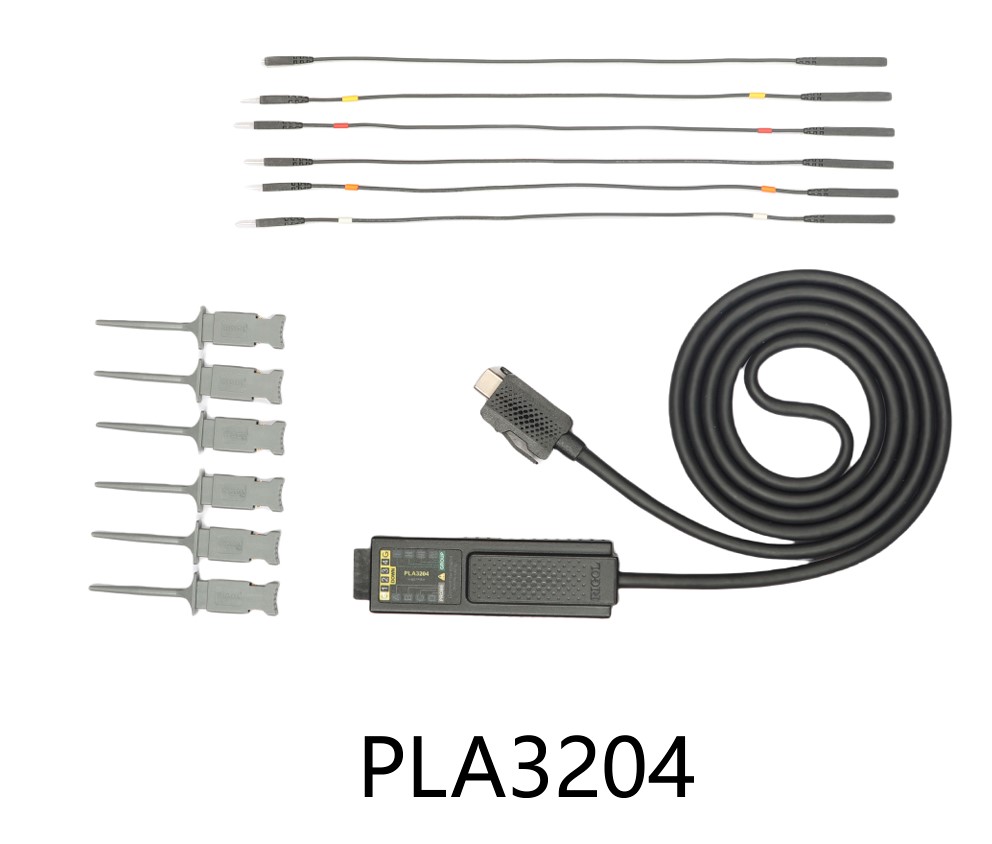

PLA3204 — высокопроизводительный 4 канальный активный логический пробник, предназначенный для подключения цифровых сигналов от тестируемого устройства к цифровым осциллографам RIGOL серии MHO/DHO5000 через разъём USB Type C. Пробник обеспечивает работу функции логического анализатора и содержит 4 информационных канала и 8 каналов земли. На корпусе пробника каналы промаркированы для удобства идентификации. В стандартную комплектацию входят 6 выводов: 4 сигнальных и 2 земляных, что позволяет гибко подключаться к исследуемым цепям и опорной земле. К одному осциллографу MHO/DHO5000 можно подключить до четырёх пробников PLA3204.

 Преимущества

• 4 входных канала для одновременного захвата цифровых сигналов.
• 8 каналов земли для снижения помех и перекрёстных наводок.
• Подключение к осциллографу по стандартному USB Type C.
• Минимальная обнаруживаемая длительность импульса 5 нс.
• Широкий диапазон порогового напряжения ±15 В.
• Высокое входное сопротивление 100 кОм и малая входная ёмкость около 11 пФ.
• Гибкие варианты подключения: напрямую к штырьковому разъёму, отдельными выводами или через зажимы крючки.
• Возможность подключения до четырёх пробников к одному осциллографу MHO/DHO5000.
• Компактная конструкция и удобная маркировка каналов.
