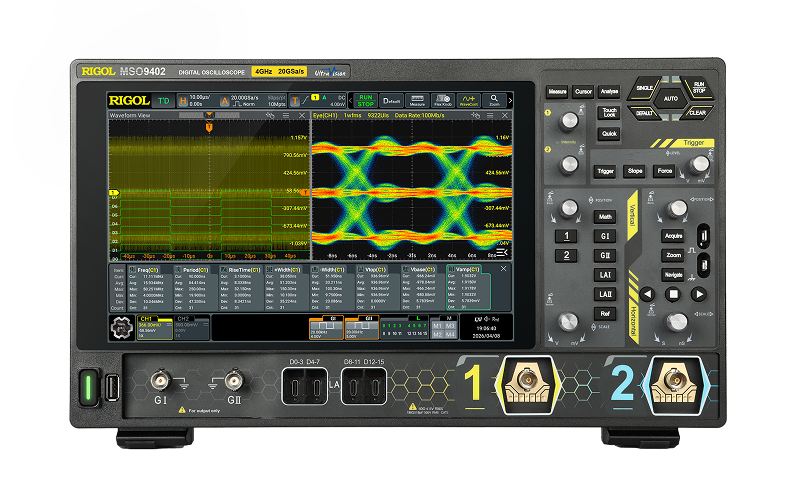

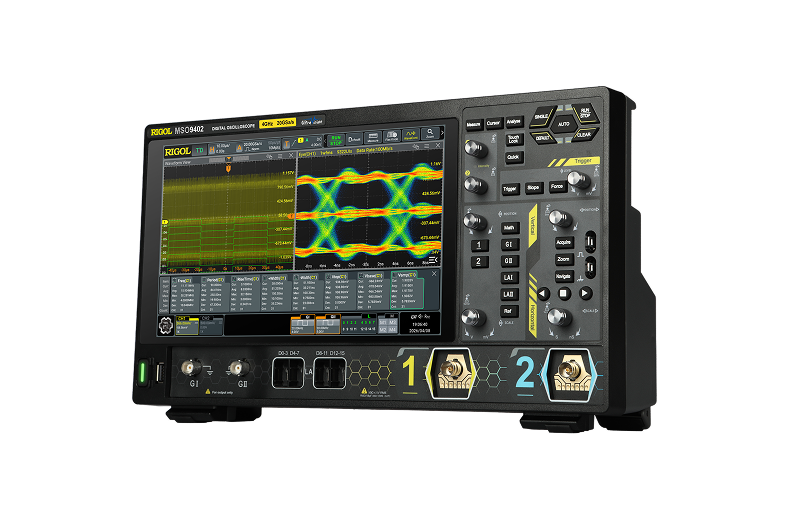

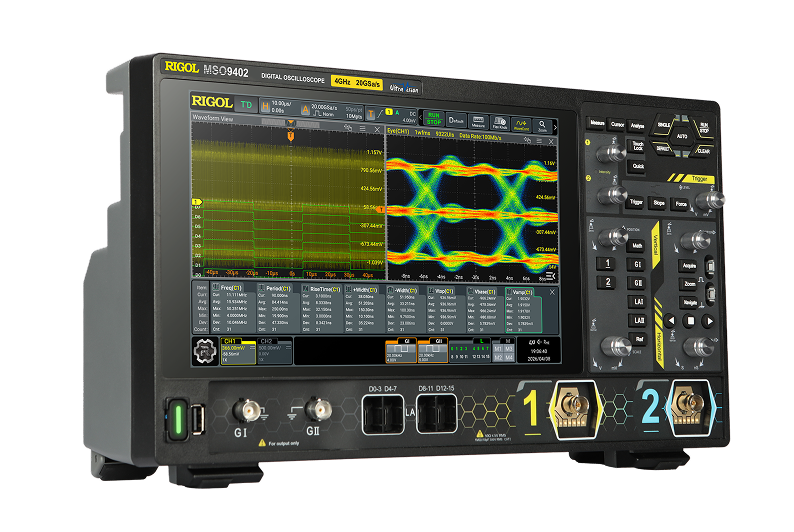

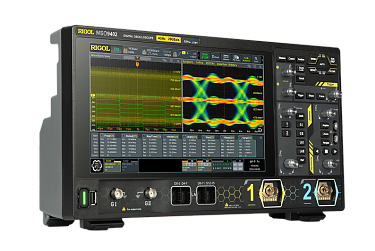

Осциллограф RIGOL MSO9402 – это смешанный осциллограф (Mixed Signal Oscilloscope), объединяющий 2 аналоговых канала с полосой 4 ГГц, 16 цифровых каналов и встроенный 2-канальный генератор функций/произвольных сигналов (AFG) с полосой до 200 МГц (опция). Этот прибор предназначен для комплексного анализа и отладки систем, содержащих как аналоговые, так и цифровые сигналы, включая встраиваемые системы, микроконтроллеры, FPGA, датчики и шины.

MSO9402 объединяет несколько приборов в одном: 2-канальный цифровой осциллограф, 16-канальный логический анализатор, 2-канальный генератор функций/произвольных сигналов (AFG), цифровой вольтметр, 8-разрядный частотомер и сумматор, анализатор протоколов (опция).

Описание

Осциллограф RIGOL MSO9402 представляет собой универсальное решение для отладки смешанных сигналов. Благодаря 16 цифровым каналам с тактовой частотой до 200 МГц и пороговыми уровнями ±15 В, он может одновременно декодировать и анализировать несколько последовательных и параллельных шин (например, I2C, SPI, UART, CAN) вместе с аналоговыми сигналами. Встроенный AFG позволяет генерировать тестовые сигналы непосредственно на тестируемое устройство, что особенно полезно для стимулирования и проверки реакции.

Аналоговая часть имеет полосу пропускания 4 ГГц, частоту дискретизации 20 Гвыб/с (в полуканальном режиме) и опциональную глубину памяти 2 Гвыб. Это позволяет анализировать высокоскоростные аналоговые сигналы совместно с цифровыми.

Ключевые характеристики модели MSO9402:

• Аналоговая полоса пропускания: 4 ГГц (50 Ом), 500 МГц (1 МОм);
• 16 цифровых каналов с максимальной входной частотой 200 МГц;
• Встроенный 2-канальный AFG: макс. частота 50 МГц (стандарт), опция 200 МГц;
• Частота дискретизации аналоговых каналов: 20 Гвыб/с (половина каналов), 10 Гвыб/с (все каналы);
• Глубина памяти: 500 Мвыб (половина каналов), 200 Мвыб (все каналы) стандарт; опция 2 Гвыб (половина каналов), 1 Гвыб (все каналы);
• Скорость захвата: до 1 000 000 осц/с;
• Вертикальное разрешение: 8 бит (до 16 бит);
• Количество каналов: 2 аналоговых + 16 цифровых + 1 EXT.



Особенности и преимущества

• 16 цифровых каналов – позволяют захватывать и отображать до 16 логических сигналов одновременно. Идеально для отладки адресных/шины данных, микроконтроллерных портов, FPGA-сигналов.
• Встроенный генератор AFG – двухканальный генератор функций и произвольных сигналов (до 200 МГц опционально) позволяет формировать синусоидальные, прямоугольные, импульсные, шумовые и произвольные сигналы. Поддерживает модуляцию AM, FM, PM, а также построение диаграммы Боде до 50 МГц.
• Одновременное декодирование протоколов – до 4 протоколов одновременно на аналоговых и цифровых каналах. Поддерживается широкий набор протоколов (RS232, I2C, SPI, CAN, LIN, FlexRay, I2S, MIL-STD-1553, SENT).
• 4 ГГц аналоговая полоса пропускания – позволяет анализировать высокоскоростные аналоговые сигналы вместе с цифровыми.
• Высокая частота дискретизации 20 Гвыб/с – обеспечивает детальное временное разрешение.
• Глубокая память (опция до 2 Гвыб) – для захвата длительных последовательностей.
• Низкий уровень шума – уровень шума в 50 Ом при 5 мВ/дел составляет 0.70 мВ ср.кв. (при полосе 4 ГГц).
• Гибкая настройка порогов цифровых каналов – предустановленные уровни для TTL, CMOS, LVDS, ECL, PECL, а также пользовательские настройки с шагом 10 мВ в диапазоне ±15 В.
• Расширенные опции – анализ глазковой диаграммы и джиттера (DS9000-JITTA), анализ мощности (DS9000-PWRA), проверка соответствия протоколам.
• Встроенные инструменты – цифровой вольтметр (3 разряда), 8-разрядный частотомер и сумматор (48 бит).
• Запись и воспроизведение сигналов – до 2 000 000 кадров.
• Удобный интерфейс – 10,1-дюймовый сенсорный экран, поддержка мультитач-жестов, HDMI, Web-управление.
• Современные интерфейсы – USB 3.0 Host/Device, Gigabit LAN (LXI-C).



Применение

• Отладка встраиваемых систем и микроконтроллеров (ARM, RISC-V, AVR);
• Анализ и декодирование шин данных и последовательных интерфейсов;
• Разработка и отладка FPGA и ПЛИС;
• Тестирование автомобильных шин (CAN, LIN, FlexRay) с одновременным контролем аналоговых датчиков;
• Характеризация датчиков и систем сбора данных;
• Образование и лабораторные работы по цифровой и аналоговой электронике.



Назначение

Продукт предназначен для разработчиков встраиваемых систем, автомобильной электроники, FPGA-дизайнеров, а также для учебных заведений и лабораторий, где требуется комплексный анализ аналоговых и цифровых сигналов.

Комплектация

• Осциллограф RIGOL MSO9402;
• Шнур питания в соответствии со страной назначения;
• 2 пассивных пробника RP3500A (500 МГц, 10:1);
• (Пробник логического анализатора PLA3204 приобретается отдельно, для 16 каналов требуется 4 пробника).
