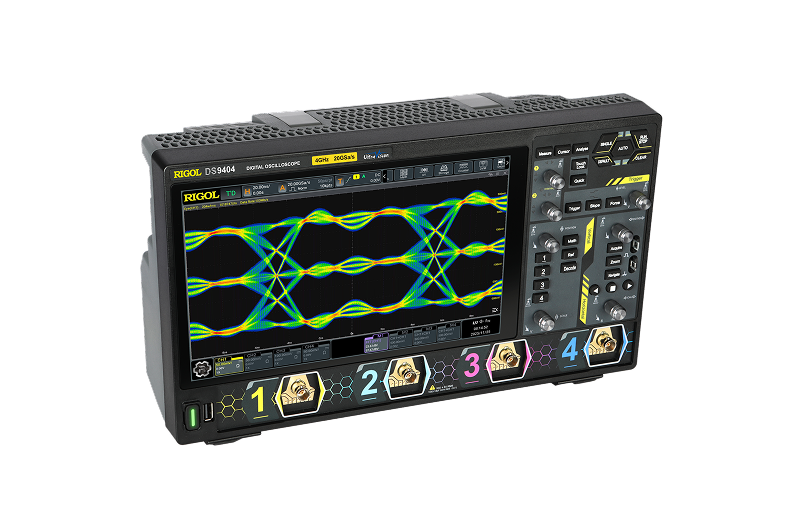

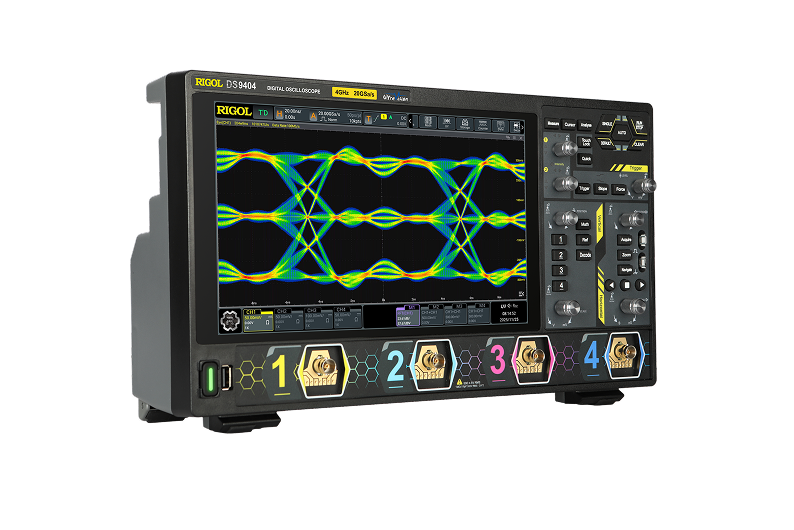

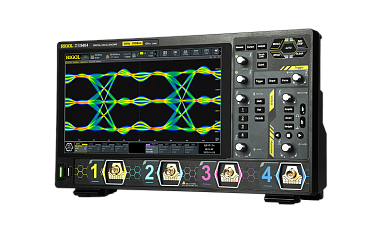

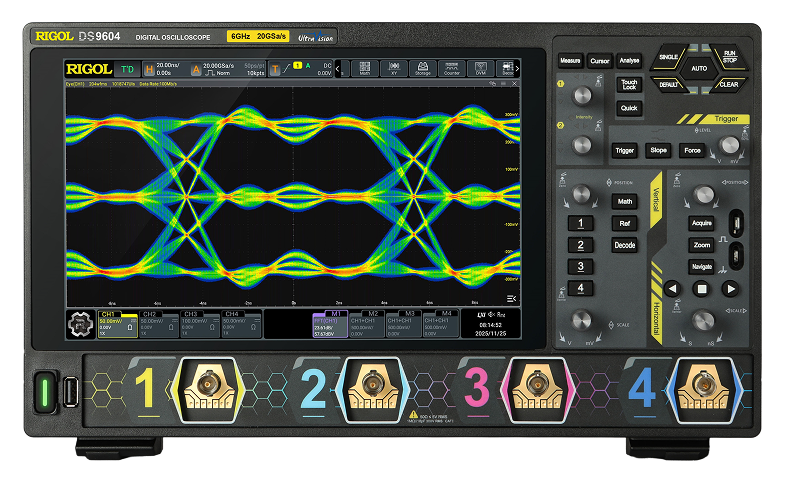

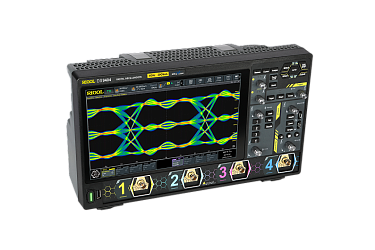

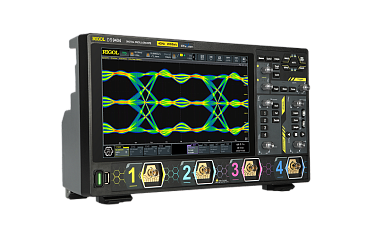

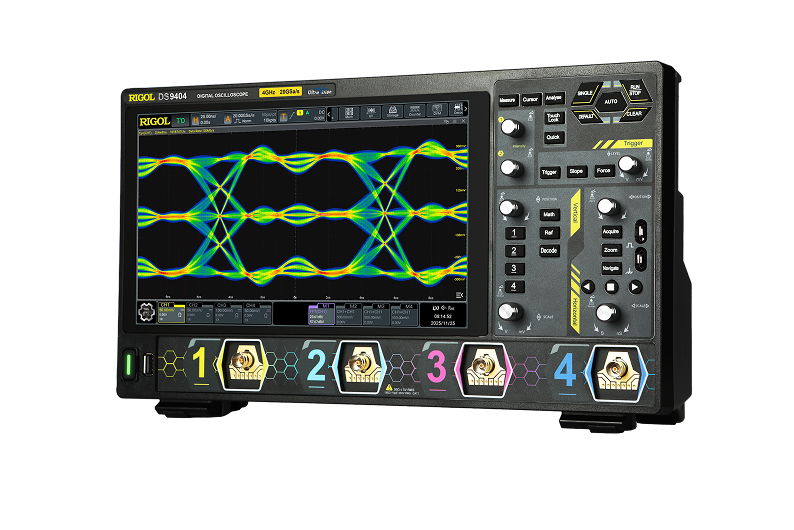

Цифровой осциллограф RIGOL DS9604 – это флагманская модель серии с максимальной полосой пропускания 6 ГГц. Он предназначен для самых сложных задач, включая разработку и тестирование высокоскоростных интерфейсов нового поколения (PCIe Gen4, DDR5, 100 Gigabit Ethernet), серверных систем, высокопроизводительных вычислительных комплексов и передовых научных исследований.

DS9604 объединяет несколько приборов в одном: 4-канальный цифровой осциллограф, цифровой вольтметр, 8-разрядный частотомер, а также анализатор протоколов (опция). Поддерживаются все доступные опции анализа.

Описание

Цифровой осциллограф RIGOL DS9604 – это вершина технологий RIGOL в классе осциллографов High-End. Полоса пропускания 6 ГГц и время нарастания ≤73 пс позволяют корректно отображать сигналы с частотами до 6 ГГц и анализировать фронты наносекундного диапазона. При использовании в полуканальном режиме частота дискретизации достигает 20 Гвыб/с, а опциональная память 2 Гвыб позволяет захватывать гигабитные битовые последовательности как единый массив данных.

Прибор построен на высокопроизводительной платформе с 6-ядерным процессором (Cortex-A72 1.8 ГГц + Cortex-A53 1.4 ГГц) и 4 ГБ оперативной памяти.

Ключевые характеристики модели DS9604:

• Полоса пропускания: 6 ГГц (половина каналов), 4 ГГц (все каналы);
• Частота дискретизации: 20 Гвыб/с (половина каналов), 10 Гвыб/с (все каналы);
• Глубина памяти: 500 Мвыб (половина каналов), 200 Мвыб (все каналы) стандарт; опция 2 Гвыб (половина каналов), 1 Гвыб (все каналы);
• Скорость захвата: до 1 000 000 осц/с;
• Вертикальное разрешение: 8 бит (до 16 бит);
• Количество каналов: 4 аналоговых + 1 EXT.



Особенности и преимущества

• 6 ГГц полоса пропускания – позволяет тестировать интерфейсы PCIe Gen4 (16 GT/s), DDR5 (3.2-6.4 Гбит/с), 100 Gigabit Ethernet, а также проводить измерения в диапазоне СВЧ до 6 ГГц.
• Время нарастания ≤73 пс – исключительно быстрое время нарастания для точного измерения фронтов самых современных логических элементов.
• Частота дискретизации 20 Гвыб/с – в полуканальном режиме обеспечивает временное разрешение 50 пс.
• Глубокая память (опция до 2 Гвыб) – обеспечивает захват и детальный анализ самых длинных протокольных последовательностей.
• Низкий уровень шума – уровень шума в 50 Ом при чувствительности 5 мВ/дел составляет 0.90 мВ ср.кв. (при полосе 6 ГГц), что является выдающимся показателем для такой высокой полосы.
• 4 независимых аналоговых канала – одновременный анализ до 4 высокоскоростных сигналов.
• Полная поддержка опций анализа – анализ глазковых диаграмм, джиттера, мощности, а также проверка соответствия протоколам Ethernet, USB2.0, MIPI D-PHY.
• Высокая точность временной базы – ±1.0 ppm ± 1 ppm/год с возможностью синхронизации по внешнему опорному сигналу 10 МГц.
• Высокая скорость захвата – до 1 000 000 осц/с в режиме быстрой записи.
• Встроенные инструменты – цифровой вольтметр (3 разряда), 8-разрядный частотомер и сумматор (48 бит).
• Широкие возможности запуска и декодирования – стандартная поддержка множества типов запуска и опциональных протоколов.
• Удобный интерфейс – 10,1-дюймовый сенсорный экран, HDMI, Web-управление.
• Современные интерфейсы – USB 3.0 Host/Device, Gigabit LAN (LXI-C).



Применение

• Разработка и верификация интерфейсов PCIe Gen4/5;
• Тестирование памяти DDR5;
• Разработка оборудования для 400/800 Gigabit Ethernet;
• Исследования в области высокоскоростной электроники и фотоники;
• Разработка систем связи 5G/6G;
• Передовые научные исследования.



Назначение

Продукт предназначен для самых требовательных разработчиков, инженеров-исследователей и производственных испытательных лабораторий, работающих с передовыми высокоскоростными интерфейсами.

Комплектация

• Осциллограф RIGOL DS9604;
• Шнур питания в соответствии со страной назначения;
• 4 пассивных пробника RP3500A (500 МГц, 10:1).
