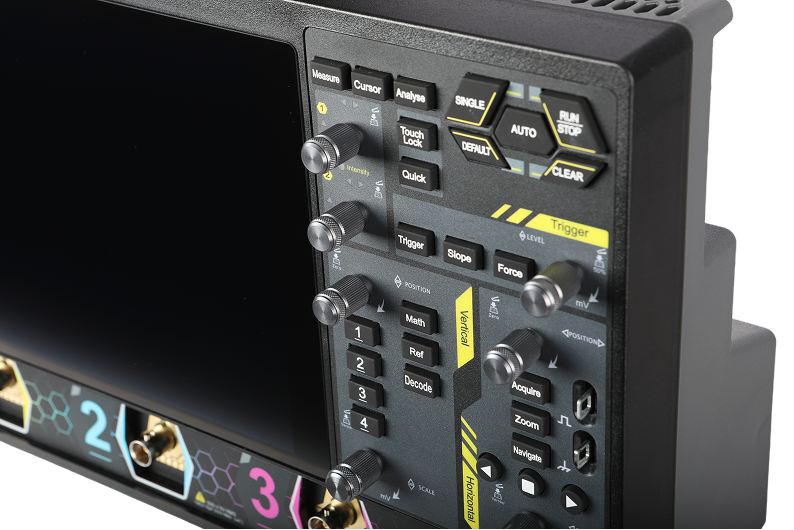

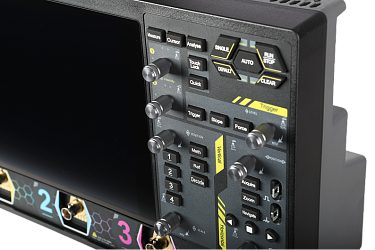

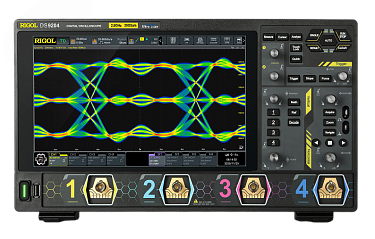

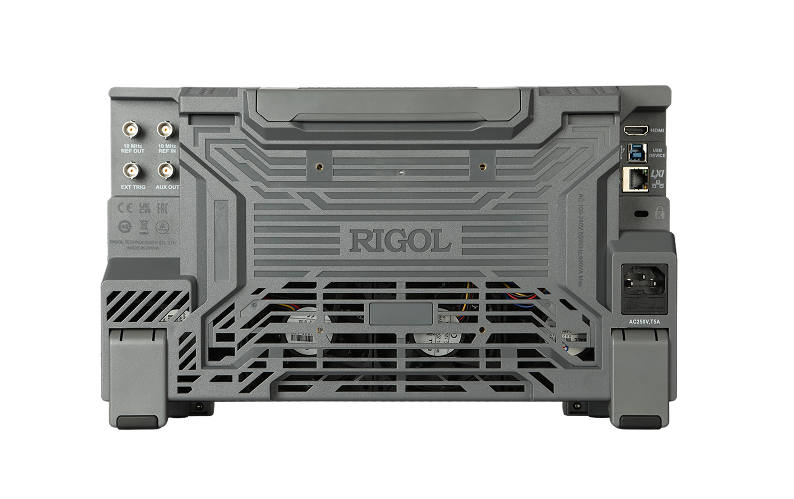

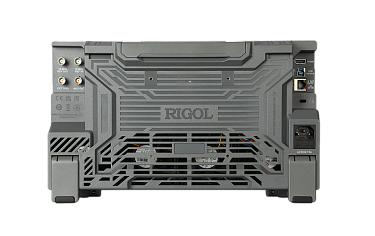

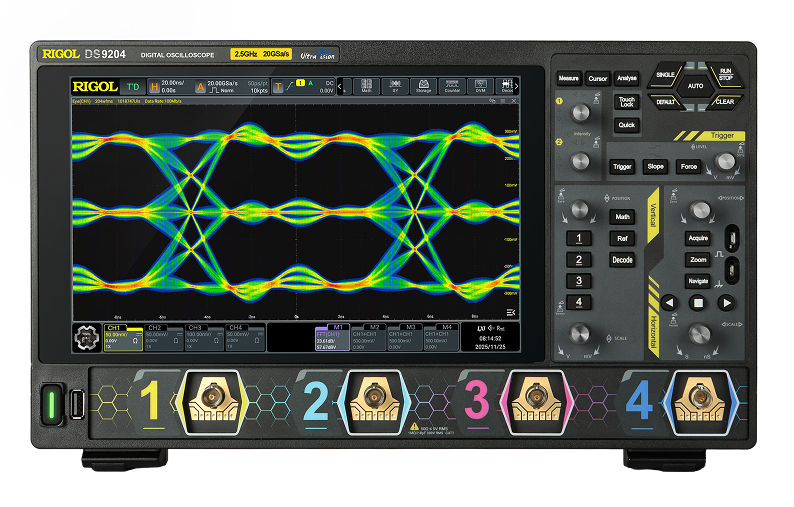

Цифровой осциллограф RIGOL DS9204 – это 4-канальный осциллограф с полосой пропускания 2.5 ГГц, построенный на новой собственной модульной платформе RIGOL. Он обеспечивает частоту дискретизации до 20 Гвыб/с в полуканальном режиме и глубину памяти до 2 Гвыб (опция), что позволяет захватывать и анализировать самые сложные высокоскоростные сигналы.

DS9204 объединяет несколько приборов в одном: 4-канальный цифровой осциллограф, цифровой вольтметр, 8-разрядный частотомер и сумматор, анализатор протоколов (опционально). Возможно расширение функционала опциями анализа глазковой диаграммы, джиттера и мощности.

Описание

Цифровой осциллограф RIGOL DS9204 представляет собой мощный 4-канальный инструмент для профессиональной отладки и верификации высокоскоростных систем. Полоса пропускания 2.5 ГГц и время нарастания ≤210 пс позволяют исследовать сигналы современных высокоскоростных интерфейсов (DDR3, PCIe Gen2, Gigabit Ethernet). Частота дискретизации 20 Гвыб/с (в полуканальном режиме) и опциональная глубина памяти 2 Гвыб обеспечивают захват длительных последовательностей с высоким временным разрешением.

Осциллограф построен высокопроизводительной платформе: 6-ядерный процессор, 4 ГБ ОЗУ, 128 ГБ флэш-памяти. Основное отличие — наличие 4 аналоговых каналов и расширенный диапазон полосы пропускания.

DS9204 обеспечивает следующие ключевые характеристики:

• Полоса пропускания: 2.5 ГГц (50 Ом), 500 МГц (1 МОм);
• Частота дискретизации: 20 Гвыб/с (половина каналов[2]), 10 Гвыб/с (все каналы[3]);
• Глубина памяти: 500 Мвыб (половина каналов), 200 Мвыб (все каналы) стандарт; опция 2 Гвыб (половина каналов), 1 Гвыб (все каналы);
• Скорость захвата осциллограмм: до 1 000 000 осц/с в режиме быстрой записи;
• Вертикальное разрешение: 8 бит (до 16 бит в режиме высокого разрешения);
• Количество каналов: 4 аналоговых + 1 внешний триггерный (EXT).



Особенности и преимущества

• 2.5 ГГц полоса пропускания: Превышает возможности 2 ГГц моделей, позволяя работать с более высокочастотными сигналами, включая DDR3-1600, PCIe Gen2, а также проводить измерения с более высоким запасом по частоте.
• Частота дискретизации 20 Гвыб/с: В полуканальном режиме (например, при использовании только CH1 и CH2) обеспечивается максимальное временное разрешение — 50 пс между отсчетами.
• Большая глубина памяти (опция до 2 Гвыб): Позволяет захватывать очень длительные последовательности сигналов (например, полные пакеты данных высокоскоростных интерфейсов) без потери детализации.
• 4 независимых аналоговых канала: Возможность одновременного анализа до 4 сигналов, что критически важно для отладки многоканальных систем (DDR, LVDS, MIMO).
• Все преимущества платформы DS9000: Высокая скорость захвата, низкий уровень шума, широкие возможности запуска, анализа и декодирования.
• Расширенный анализ: Опциональные возможности анализа глазковой диаграммы (DS9000-JITTA) и джиттера для комплексной оценки качества сигналов высокоскоростных каналов.
• Опции проверки соответствия протоколам: По запросу доступны опции тестирования Ethernet, Automotive Ethernet, USB2.0, MIPI D-PHY.



Применение

• Верификация и отладка высокоскоростных интерфейсов (DDR3, PCIe, USB 2.0, Gigabit Ethernet);
• Анализ целостности сигналов в многоканальных цифровых системах;
• Тестирование и отладка FPGA и высокоскоростных процессоров;
• Характеризация аналоговых и смешанных сигналов в диапазоне до 2.5 ГГц;
• Научные исследования и разработки.



Назначение

Продукт предназначен для разработки, производства, тестирования и отладки высокоскоростных многоканальных электронных устройств в телекоммуникациях, вычислительной технике, аэрокосмической и оборонной промышленности.

Комплектация

• Осциллограф RIGOL DS9204;
• Шнур питания в соответствии со страной назначения;
• 4 пассивных пробника RP3500A (500 МГц, 10:1).
