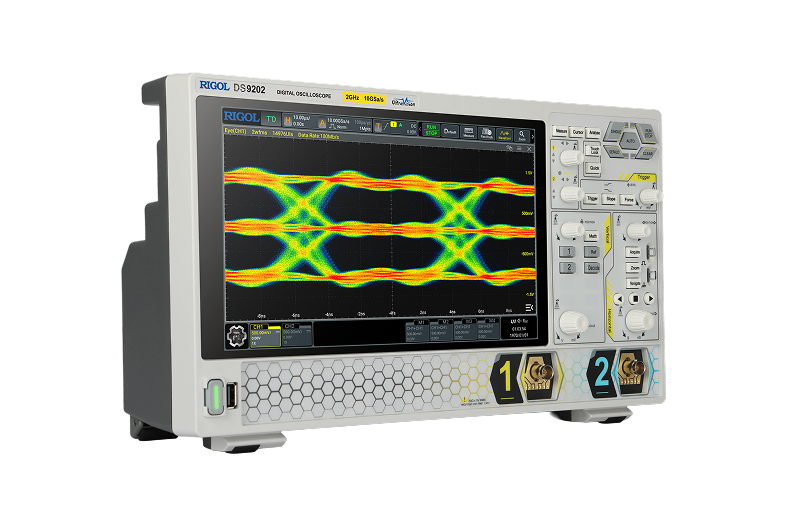

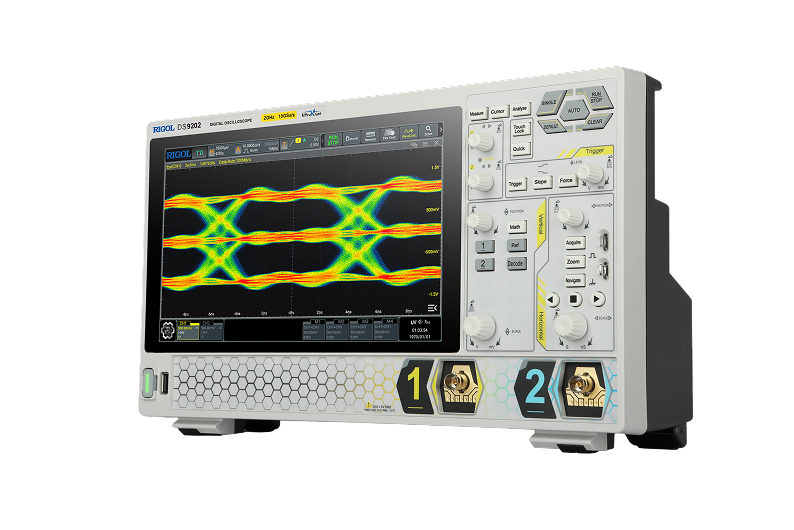

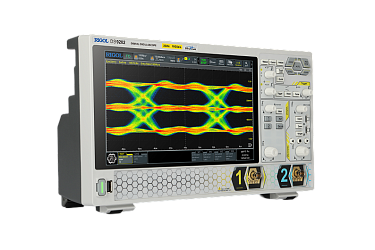

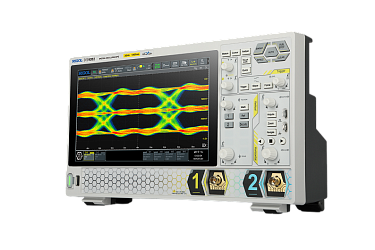

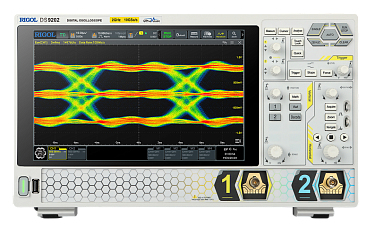

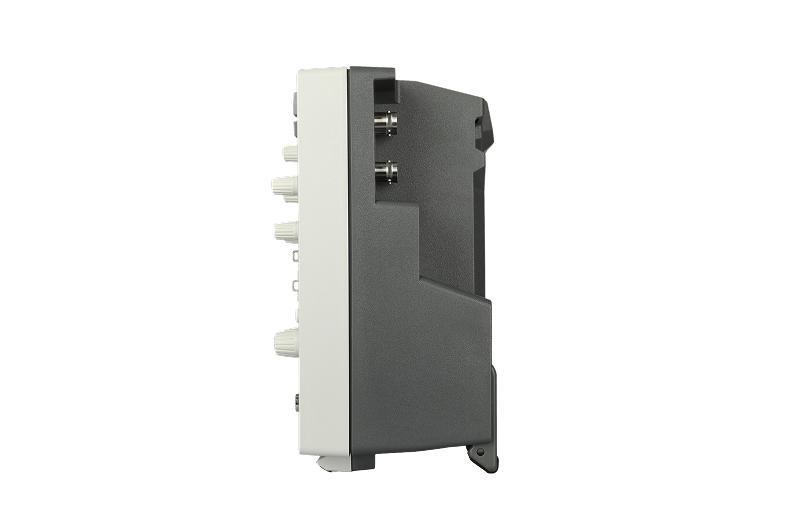

Цифровой осциллограф RIGOL DS9202 – это высокопроизводительный 2-канальный прибор с полосой пропускания 2 ГГц, построенный на новой собственной модульной платформе RIGOL. Он обеспечивает высокую частоту дискретизации (10 Гвыб/с) и низкий уровень шума, что делает его идеальным выбором для решения широкого круга задач по разработке, отладке и тестированию высокоскоростных цифровых и аналоговых устройств.

DS9202 объединяет несколько приборов в одном: цифровой осциллограф (2 канала), цифровой вольтметр (3 разряда), 8-разрядный частотомер и сумматор, анализатор протоколов (опционально).

Описание

Цифровой осциллограф RIGOL DS9202 представляет собой мощный 2-канальный инструмент для отладки высокоскоростных схем. Благодаря полосе пропускания 2 ГГц он позволяет корректно отображать сигналы с частотами до 1 ГГц и выше, а также анализировать фронты цифровых сигналов с временем нарастания до 210 пс. Частота дискретизации 10 Гвыб/с обеспечивает высокое временное разрешение, необходимое для захвата быстрых событий.

Осциллограф построен на высокопроизводительной платформе с 6-ядерным процессором (Cortex-A72 1.8 ГГц + Cortex-A53 1.4 ГГц) и 4 ГБ оперативной памяти, что обеспечивает быструю обработку данных и комфортную работу с сенсорным интерфейсом. Глубина памяти 10 Мвыб (стандарт, до 500 Мвыб с опцией) гарантирует захват длительных последовательностей сигналов с высоким разрешением.

DS9202 обеспечивает следующие ключевые характеристики:

• Полоса пропускания: 2 ГГц (50 Ом), 500 МГц (1 МОм);
• Частота дискретизации: 10 Гвыб/с;
• Глубина памяти: 10 Мвыб (стандарт), опционально до 500 Мвыб ;
• Скорость захвата осциллограмм: до 1 000 000 осц/с в режиме быстрой записи;
• Вертикальное разрешение: 8 бит (до 16 бит в режиме высокого разрешения);
• Количество каналов: 2 аналоговых + 1 внешний триггерный (EXT).



Особенности и преимущества

• 2 ГГц полоса пропускания: Позволяет исследовать высокоскоростные сигналы, включая интерфейсы DDR, PCIe, Gigabit Ethernet, а также радиочастотные сигналы в диапазоне до 2 ГГц.
• Высокая частота дискретизации 10 Гвыб/с: Обеспечивает детальное отображение сигналов и захват быстрых переходных процессов (глитчей) шириной до 200 пс в режиме пикового детектора.
• Регулируемое вертикальное разрешение от 8 до 16 бит: Позволяет адаптировать измерение под конкретную задачу: 8 бит для максимальной скорости, до 16 бит для подавления шума и улучшения отношения сигнал/шум.
• Глубокая память: Стандартные 10 Мвыб достаточны для многих задач, а опциональное увеличение памяти (до 2 Гвыб для 4-канальных моделей) обеспечивает захват длительных последовательностей без потери временного разрешения.
• Высокая скорость захвата: До 1 000 000 осциллограмм в секунду в режиме быстрой записи позволяет с высокой вероятностью обнаруживать редкие события и аномалии.
• Запись и воспроизведение сигналов: Аппаратная запись до 2 000 000 кадров с возможностью покадрового просмотра и анализа, что особенно полезно для анализа переходных процессов и тестирования на долговременную стабильность.
• Низкий уровень собственных шумов: Благодаря прецизионному аналоговому тракту, уровень шума в 50 Ом составляет всего 0,12 мВ ср.кв. при чувствительности 1 мВ/дел и ограничении полосы 200 МГц.
• Встроенные инструменты: Цифровой вольтметр (3 разряда), 8-разрядный частотомер и сумматор (48 бит) для быстрых вспомогательных измерений.
• Широкие возможности запуска и декодирования: Поддержка множества типов запуска (Edge, Pulse, Slope, Pattern, Duration, Runt, Window, Delay, Setup/Hold, Nth edge, RS232, I2C, SPI, CAN, и др.) и опциональных протоколов (CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553, SENT). Декодирование до 4 протоколов одновременно.
• Анализ сигналов в частотной и временной областях: Встроенное БПФ (до 1 Мвыб, несколько типов окон, поиск пиков), гистограммы, цветовая градация, математические функции (4 одновременно).
• Расширенные опции: Для серии DS9000 доступны опции анализа мощности (DS9000-PWRA), анализа глазковой диаграммы и джиттера (DS9000-JITTA, для 4-канальных моделей) и проверки соответствия протоколам (Ethernet, USB2.0, MIPI).

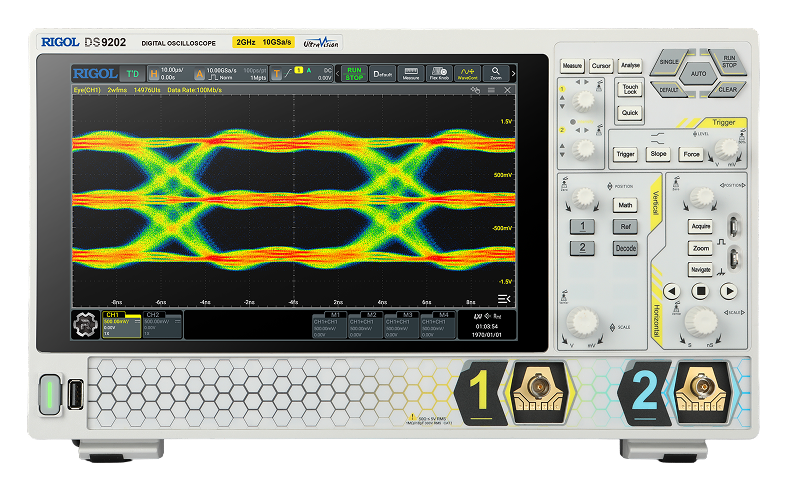

• Удобный интерфейс: 10,1-дюймовый сенсорный экран с разрешением 1280×800, поддержка мультитач-жестов, гибкая ручка управления. Выход HDMI для подключения внешнего монитора. Web-управление через браузер.

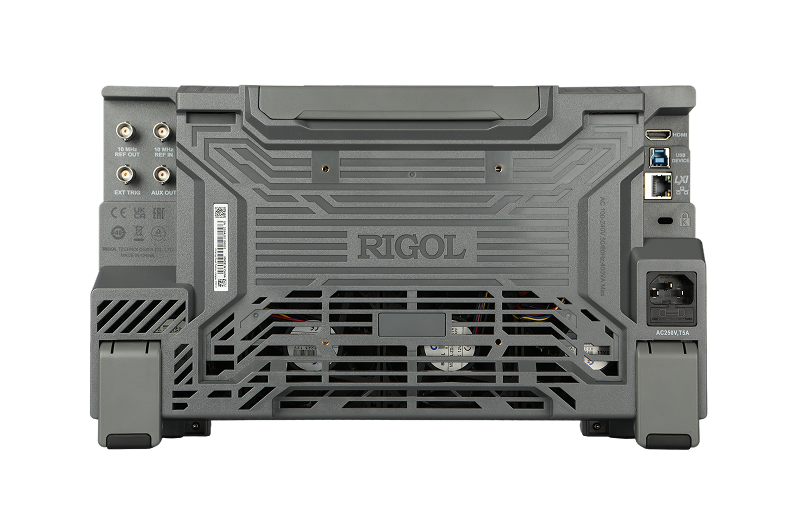

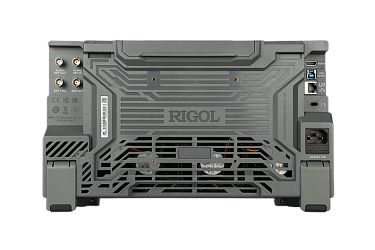

• Современные интерфейсы: USB 3.0 Host/Device, Gigabit LAN (10/100/1000 Base-T) с поддержкой LXI-C, выход AUX (TrigOut/PassFail), вход/выход опорного сигнала 10 МГц, вход внешнего триггера.



Применение

• Разработка и отладка высокоскоростных цифровых устройств (FPGA, DDR, PCIe, USB);
• Тестирование и верификация высокоскоростных последовательных интерфейсов (Gigabit Ethernet, LVDS);
• Анализ целостности сигналов (SI) и целостности питания (PI);
• Характеризация радиочастотных модулей и компонентов;
• Научные исследования и разработки в области электроники;
• Контроль качества и серийное производство.



Назначение

Продукт предназначен для разработки, производства, тестирования и отладки высокоскоростных электронных устройств в телекоммуникациях, вычислительной технике, промышленности и научных исследованиях.

Комплектация

• Осциллограф RIGOL DS9202;
• Шнур питания в соответствии со страной назначения;
• 2 пассивных пробника RP3500A (500 МГц, 10:1).
