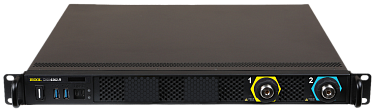

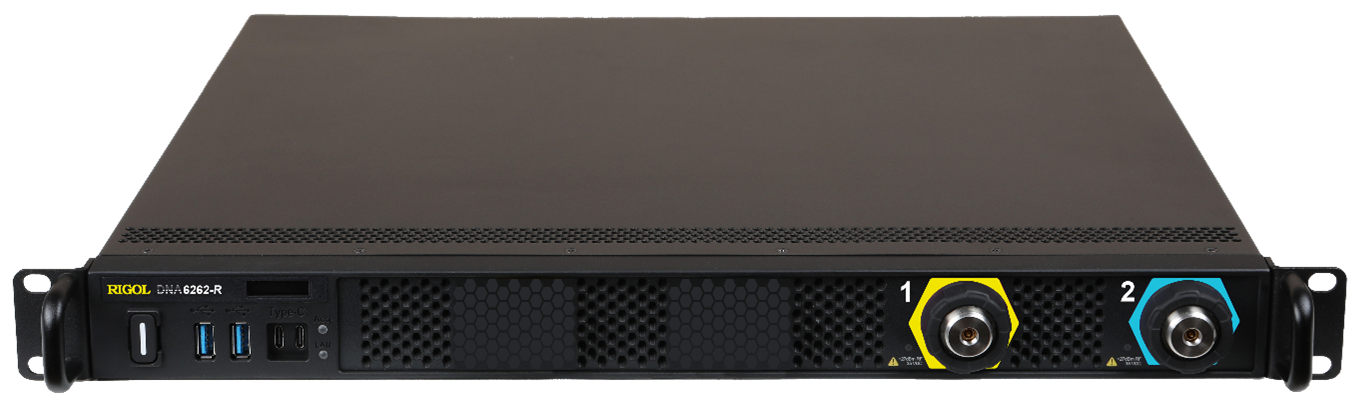

Векторный анализатор цепей RIGOL DNA6262-R – это флагманская двухпортовая модель серии с максимальным частотным диапазоном 26,5 ГГц. Он предназначен для самых требовательных приложений, включая тестирование компонентов для систем спутниковой связи Ka-диапазона, 5G FR2, высокоскоростных цифровых интерфейсов и научных исследований. Прибор выполнен в компактном 1U форм-факторе и оснащен высокоточными разъемами 3,5 мм.

DNA6262-R объединяет в себе функции измерения S-параметров, импеданса, КСВН, анализа во временной области (TDA, опционально), определения расстояния до неоднородности (DTF, опционально), встраивания/исключения тестовой оснастки и тестирования антенн вплоть до 26,5 ГГц.

Описание

Векторный анализатор цепей RIGOL DNA6262-R представляет собой вершину линейки DNA6000-R, обеспечивая измерения в широком диапазоне частот до 26,5 ГГц. Прибор оснащен прецизионными разъемами 3,5 мм и сохраняет все преимущества серии: высокий динамический диапазон, исключительно низкий уровень шума трассы и компактный 1U дизайн. Он идеально подходит для разработки и производства передовых СВЧ-компонентов, антенн и систем.

Компактный 1U корпус оптимизирован для установки в стойку, а наличие GPIB и Application I/O упрощает интеграцию в автоматизированные системы.

Ключевые характеристики модели DNA6262-R:

• Диапазон частот: от 5 кГц до 26,5 ГГц;
• Количество портов: 2;
• Частотное разрешение: 1 Гц;
• Максимальная выходная мощность: 0 дБм (20–26,5 ГГц);
• Динамический диапазон: 105 дБ (спец.) / 110 дБ (тип.) в диапазоне 20–26,5 ГГц;
• Шум трассы: 0,005 дБ (тип.) по амплитуде, 0,040° (тип.) по фазе (20–26,5 ГГц);
• Полоса промежуточной частоты (ПШВ): от 1 Гц до 10 МГц;
• Количество точек развертки: от 1 до 100 001;
• Выходной разъем: 3,5 мм резьбовой штекер;
• Форм-фактор: 1U для монтажа в стойку.

Особенности и преимущества

• Максимальный частотный диапазон 26,5 ГГц – позволяет проводить измерения в Ka-диапазоне, необходимые для разработки современного спутникового и наземного оборудования.
• Прецизионные разъемы 3,5 мм – обеспечивают отличные характеристики и совместимость с большинством высокочастотных компонентов.
• Высокий динамический диапазон – типовое значение 110 дБ на верхних частотах гарантирует высокую точность при измерении параметров сложных СВЧ-устройств.
• Низкий шум трассы – типовые значения 0,005 дБ по амплитуде и 0,040° по фазе обеспечивают высокую стабильность.
• Компактный 1U форм-фактор – позволяет эффективно использовать пространство измерительной стойки.
• Гибкие возможности калибровки – поддержка всех основных методов калибровки, включая электронную калибровку Ecal.
• Многофункциональность – широкий набор встроенных функций измерений и опций (TDA, DTF) для всестороннего анализа.

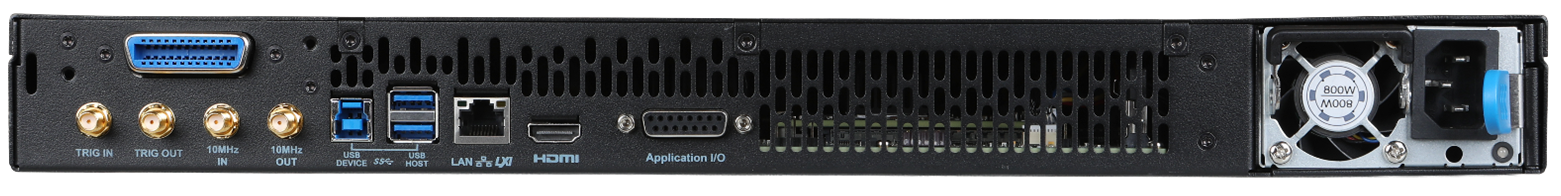

• Развитые интерфейсы – GPIB, Application I/O, LAN, USB 3.0 Host (4 порта), USB Device, HDMI, Type-C, Web-управление.
• Надежность – соответствие стандартам MIL-PRF-28800F, класс 3, трехлетняя гарантия.

Применение

• Тестирование компонентов спутниковой связи Ka-диапазона;
• Характеризация устройств для 5G FR2 (диапазоны n257, n258, n260);
• Измерения параметров высокоскоростных цифровых интерфейсов (анализ целостности сигналов);
• Научные исследования в области высоких частот.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки высокочастотных электронных устройств в телекоммуникациях, аэрокосмической отрасли и научных исследованиях.

Комплектация

• Векторный анализатор цепей RIGOL DNA6262-R;
• Кабель питания в соответствии со страной назначения.
