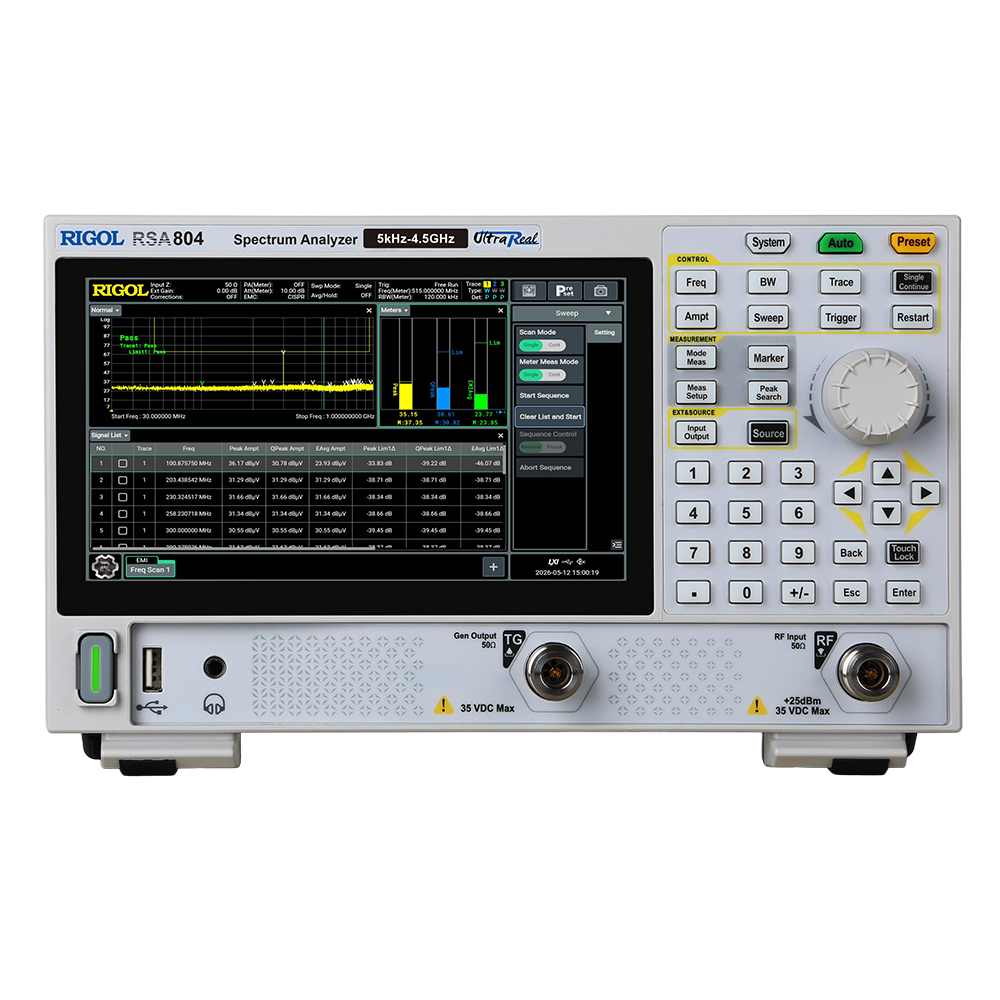

Анализатор спектра реального времени RIGOL RSA804 представляет собой современный измерительный прибор, разработанный для решения широкого круга задач в области разработки, производства и обслуживания радиочастотных устройств. Благодаря превосходному динамическому диапазону, отличным характеристикам фазового шума (от -112 дБн/Гц тип. на 1 ГГц при отстройке 10 кГц) и высокой точности амплитуды, он обеспечивает достоверные результаты измерений даже для слабых сигналов.

Режим анализа в реальном времени с полосой до 40 МГц позволяет обнаруживать и анализировать быстропротекающие, переходные и импульсные сигналы, которые не видны в обычном режиме развертки. Встроенный генератор слежения с выходной мощностью от -40 дБм до 0 дБм упрощает измерения частотных характеристик устройств.

Компактные размеры и вес менее 1,9 кг с удобной конструкцией позволяют легко перемещать прибор между лабораториями или использовать в полевых условиях. Интуитивно понятный 7-дюймовый сенсорный экран, поддержка удаленного управления через Web-интерфейс и SCPI-команды, а также наличие стандартных интерфейсов (USB, LAN, HDMI) обеспечивают удобство работы и интеграции.

Ключевые характеристики:

• Диапазон частот: от 5 кГц до 4,5 ГГц;
• Шесть режимов работы: GPSA, RTSA, VSA, EMI, ADM, PNOISE (VSA, EMI, ADM, PNOISE – опционально);
• Макс. полоса анализа и реального времени: 40 МГц;
• DANL: до -168 дБм (тип.) с PA включен;
• Фазовый шум (1 ГГц, отстройка 10 кГц): < -112 дБн/Гц (тип.);
• Точка пересечения по третьему порядку (TOI): +20 дБм (тип.);
• Макс. безопасный входной уровень: +20 дБм (с PA выкл.), +25 дБм (макс. уровень повреждения);
• Встроенный генератор слежения: до 4,5 ГГц, от -40 до 0 дБм.

Особенности и преимущества

• Шесть режимов измерений – GPSA (стандартный анализ спектра), RTSA (анализ в реальном времени), VSA (векторный анализ сигналов), EMI (измерения электромагнитных помех), ADM (аналоговая демодуляция), PNOISE (анализ фазового шума) – обеспечивают гибкость для решения разнообразных задач.
• Режим реального времени (RTSA) – полоса до 40 МГц и минимальная длительность сигнала для 100% POI 5,62 мкс позволяют обнаруживать быстротекущие и импульсные сигналы, включая скачки частоты и модулированные помехи.
• Исключительно низкий уровень собственных шумов (DANL) – до -168 дБм (тип.) с включенным предусилителем позволяет измерять сигналы очень малого уровня, что критически важно при анализе слабых сигналов в присутствии сильных.
• Высокая точность амплитуды – частотная характеристика в режиме PA выкл. составляет < 0,3 дБ (тип.) в основном диапазоне, неопределенность переключения аттенюатора < 0,3 дБ, что гарантирует высокую достоверность измерений.
• Встроенный генератор слежения – позволяет измерять частотные характеристики (АЧХ, КСВН) активных и пассивных устройств (фильтров, усилителей, аттенюаторов) без внешнего источника сигнала.
• Портативный и легкий дизайн – вес менее 1,9 кг и компактные размеры (265 × 162 × 77 мм) с удобной конструкцией позволяют легко перемещать прибор. Поддержка питания от внешнего аккумулятора (power bank) через Type-C делает его идеальным для полевых испытаний.
• Гибкие возможности анализа – широкий выбор детекторов (включая квазипиковые для EMI), маркеры, ограничения, автоматические измерения, формирование отчетов.
• Удобный интерфейс и управление – 7-дюймовый сенсорный экран с разрешением 1024×600, поддержка мультитач-жестов, физические клавиши. Web-управление и SCPI-команды для удаленной работы.
• Современные интерфейсы – USB 2.0 Host/Device, LAN (100/1000 Base-T), HDMI, вход/выход 10 МГц (BNC), вход/выход внешнего триггера (BNC).
• Надежность и долговечность – трехлетняя гарантия на основной блок и высокая устойчивость к механическим и климатическим воздействиям (соответствие MIL-PRF-28800F, класс 3).

Применение

• Разработка и тестирование радиочастотных устройств (трансиверы, усилители, фильтры, антенны);
• Анализ спектра и поиск помех в беспроводных системах (Wi-Fi, Bluetooth, ZigBee, LTE);
• Измерения электромагнитной совместимости (EMI/EMC) на этапе разработки;
• Векторный анализ сигналов с модуляцией (FSK, PSK, QAM, ASK, APSK);
• Анализ аналоговой модуляции (AM, FM, PM) и фазового шума;
• Образование и научные исследования в области радиофизики;
• Полевые испытания и сервисное обслуживание.

Назначение

Продукт предназначен для разработки, производства, тестирования и обслуживания радиочастотных устройств в телекоммуникациях, автомобильной электронике, Интернете вещей, аэрокосмической и оборонной промышленности.

Комплектация

• Анализатор спектра RIGOL RSA804;
• Адаптер питания в соответствии со страной назначения.
