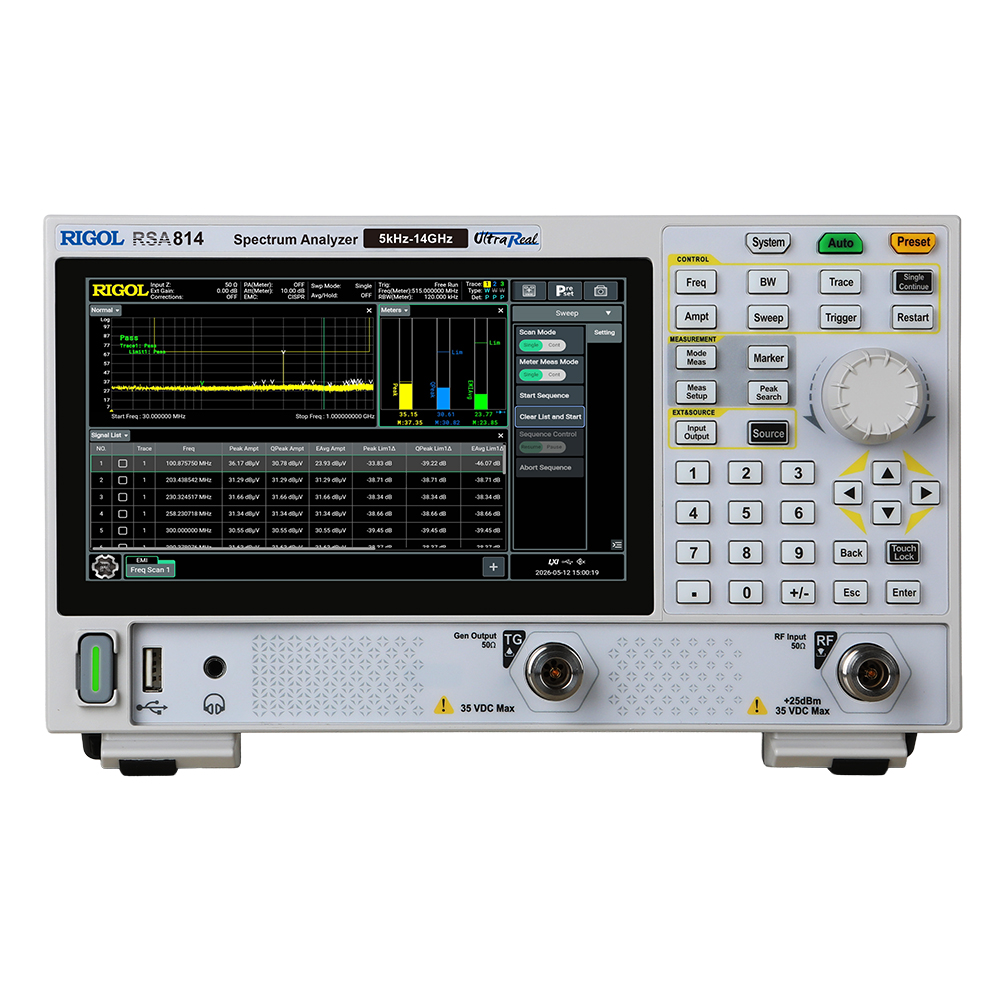

Анализатор спектра реального времени RIGOL RSA814 представляет собой высокочастотный портативный анализатор для самых требовательных разработчиков. С максимальной частотой 14 ГГц он позволяет проводить измерения параметров усилителей, смесителей, фильтров и антенн для широкополосных приложений, включая спутниковую связь Ku-диапазона (11–14 ГГц), 5G FR2 (диапазон n257) и радары.

Благодаря превосходному динамическому диапазону, отличным характеристикам фазового шума (от -112 дБн/Гц тип. на 1 ГГц при отстройке 10 кГц) и высокой точности амплитуды, он обеспечивает достоверные результаты измерений даже для слабых сигналов в верхней части диапазона. Режим анализа в реальном времени с полосой до 40 МГц позволяет обнаруживать и анализировать быстропротекающие, переходные и импульсные сигналы. Встроенный генератор слежения с выходной мощностью от -40 дБм до 0 дБм упрощает измерения частотных характеристик устройств до 14 ГГц.

Компактные размеры и вес менее 1,9 кг с удобной конструкцией позволяют легко перемещать прибор между лабораториями или использовать в полевых условиях. Поддержка питания от внешнего аккумулятора делает его незаменимым для мобильных испытаний.

Ключевые характеристики модели RSA814:

• Диапазон частот: от 5 кГц до 14 ГГц;
• Шесть режимов работы: GPSA, RTSA, VSA, EMI, ADM, PNOISE (VSA, EMI, ADM, PNOISE – опционально);
• Макс. полоса анализа и реального времени: 40 МГц;
• DANL: до -153 дБм (тип.) с PA включен в диапазоне 11–14 ГГц;
• Фазовый шум (1 ГГц, отстройка 10 кГц): < -112 дБн/Гц (тип.);
• Точка пересечения по третьему порядку (TOI): +14 дБм (тип.) в диапазоне 8,5–14 ГГц;
• Макс. безопасный входной уровень: +20 дБм (с PA выкл.), +25 дБм (макс. уровень повреждения);
• Встроенный генератор слежения: до 14 ГГц, от -40 до 0 дБм.

Особенности и преимущества

• Максимальный частотный диапазон 14 ГГц – позволяет проводить измерения в Ku-диапазоне, необходимые для разработки современного спутникового, радиолокационного и 5G FR2 оборудования.
• Шесть режимов измерений – GPSA, RTSA, VSA, EMI, ADM, PNOISE – обеспечивают гибкость для решения разнообразных задач.
• Режим реального времени (RTSA) – полоса до 40 МГц и минимальная длительность сигнала для 100% POI 5,62 мкс позволяют обнаруживать быстротекущие и импульсные сигналы.
• Исключительно низкий уровень собственных шумов (DANL) – до -153 дБм (тип.) с включенным предусилителем в диапазоне 11–14 ГГц.
• Высокая точность амплитуды – частотная характеристика в режиме PA выкл. составляет < 0,7 дБ (тип.) в диапазоне 8,5–14 ГГц.
• Встроенный генератор слежения – позволяет измерять частотные характеристики устройств без внешнего источника сигнала до 14 ГГц.
• Портативный и легкий дизайн – вес менее 1,9 кг, поддержка питания от внешнего аккумулятора через Type-C для полевых испытаний.
• Гибкие возможности анализа – широкий выбор детекторов, маркеры, ограничения, автоматические измерения.
• Удобный интерфейс – 7-дюймовый сенсорный экран, Web-управление, SCPI.
• Современные интерфейсы – USB, LAN, HDMI, вход/выход 10 МГц, внешний триггер.
• Надежность – трехлетняя гарантия, соответствие MIL-PRF-28800F, класс 3.

Применение

• Разработка и тестирование компонентов спутниковой связи Ku-диапазона (конвертеры, малошумящие усилители);
• Характеризация устройств для 5G FR2 (диапазон n257);
• Измерения параметров высокочастотных СВЧ-компонентов;
• Анализ спектра и поиск помех в системах спутниковой и радиолокационной связи;
• Измерения EMI/EMC на высоких частотах;
• Векторный анализ сигналов с модуляцией;
• Научные исследования в области высоких частот.

Назначение

Продукт предназначен для разработки, производства, тестирования и обслуживания высокочастотных электронных устройств в телекоммуникациях, аэрокосмической отрасли, обороне и научных исследованиях.

Комплектация

• Анализатор спектра RIGOL RSA814;
• Адаптер питания в соответствии со страной назначения.
