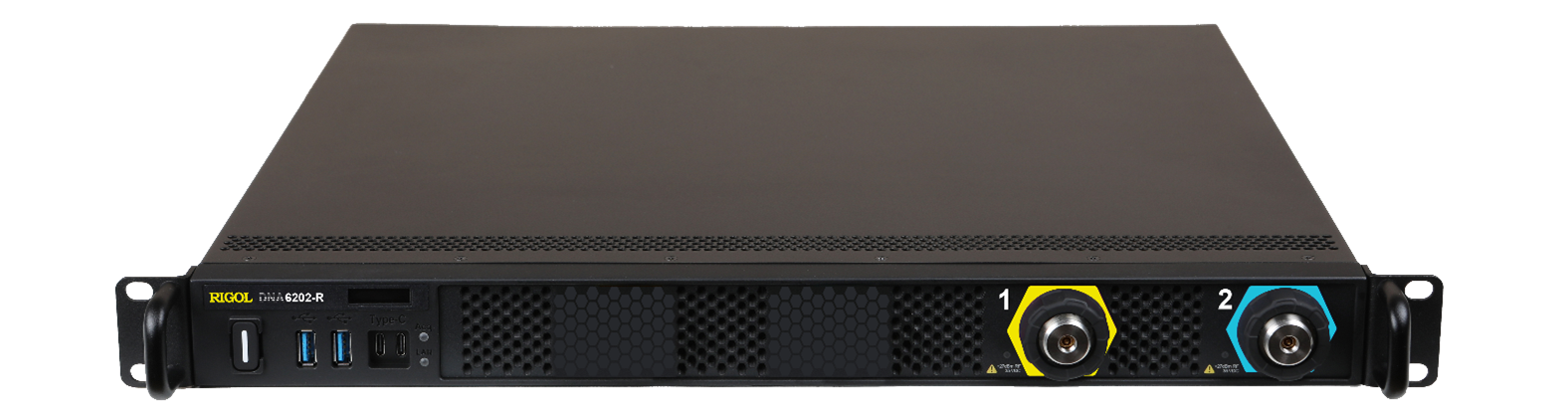

Векторный анализатор цепей RIGOL DNA6202-R – это двухпортовый анализатор, работающий в диапазоне частот до 20 ГГц. Он предназначен для решения задач в K-диапазоне, включая тестирование компонентов для систем связи 5G FR2, автомобильных радаров 24 ГГц и других высокочастотных приложений. Прибор выполнен в компактном 1U форм-факторе и оснащен высокоточными разъемами 3,5 мм.

DNA6202-R объединяет в себе функции измерения S-параметров, импеданса, КСВН, анализа во временной области (TDA, опционально), определения расстояния до неоднородности (DTF, опционально), встраивания/исключения тестовой оснастки и тестирования антенн.

Описание

Векторный анализатор цепей RIGOL DNA6202-R представляет собой высокочастотный инструмент для разработчиков передовых радиочастотных систем. С максимальной частотой 20 ГГц он позволяет проводить измерения параметров усилителей, смесителей, фильтров и антенн для широкополосных приложений. В данной модели используются высокоточные разъемы 3,5 мм, обеспечивающие превосходные характеристики вплоть до 20 ГГц.

Компактный 1U корпус оптимизирован для установки в стойку, а наличие GPIB и Application I/O упрощает интеграцию в автоматизированные системы.

Ключевые характеристики модели DNA6202-R:

• Диапазон частот: от 5 кГц до 20 ГГц;
• Количество портов: 2;
• Частотное разрешение: 1 Гц;
• Максимальная выходная мощность: +6 дБм (14–20 ГГц);
• Динамический диапазон: 110 дБ (спец.) / 115 дБ (тип.) в диапазоне 14–20 ГГц;
• Шум трассы: 0,0025 дБ (тип.) по амплитуде, 0,025° (тип.) по фазе (14–20 ГГц);
• Полоса промежуточной частоты (ПШВ): от 1 Гц до 10 МГц;
• Количество точек развертки: от 1 до 100 001;
• Выходной разъем: 3,5 мм резьбовой штекер;
• Форм-фактор: 1U для монтажа в стойку.

Особенности и преимущества

• Частотный диапазон до 20 ГГц – покрывает K-диапазон, позволяя тестировать устройства для 5G FR2, автомобильных радаров и спутниковой связи.
• Высокоточные разъемы 3,5 мм – обеспечивают низкие потери и высокую повторяемость измерений на частотах до 20 ГГц.
• Высокий динамический диапазон – типовое значение 115 дБ на частотах от 14 до 20 ГГц гарантирует точные измерения даже для компонентов с большими потерями.
• Низкий шум трассы – типовые значения 0,0025 дБ по амплитуде и 0,025° по фазе обеспечивают высокую стабильность.
• Компактный 1U форм-фактор – позволяет эффективно использовать пространство измерительной стойки.
• Гибкие возможности калибровки – поддержка SOLT, OSL, Response, Enhanced Response и электронных калибраторов Ecal.
• Многофункциональность – измерение S-параметров, импеданса, КСВН, групповой задержки, диаграммы Смита, полярной диаграммы, а также опции TDA и DTF.

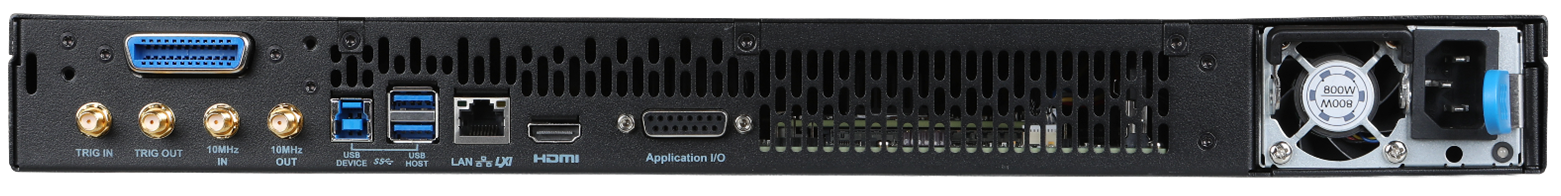

• Развитые интерфейсы – GPIB, Application I/O, LAN, USB 3.0 Host (4 порта), USB Device, HDMI, Type-C, Web-управление.
• Надежность – соответствие стандартам MIL-PRF-28800F, класс 3, трехлетняя гарантия.

Применение

• Разработка и тестирование компонентов для 5G FR2 (диапазоны n257, n258, n260);
• Тестирование автомобильных радаров (24 ГГц);
• Характеризация высокочастотных СВЧ-устройств;
• Научные исследования в области высоких частот.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки высокочастотных электронных устройств в телекоммуникациях, автомобильной электронике и научных исследованиях.

Комплектация

• Векторный анализатор цепей RIGOL DNA6202-R;
• Кабель питания в соответствии со страной назначения.
