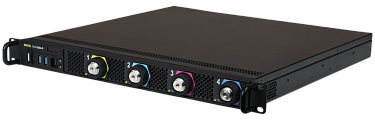

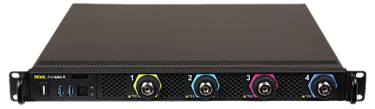

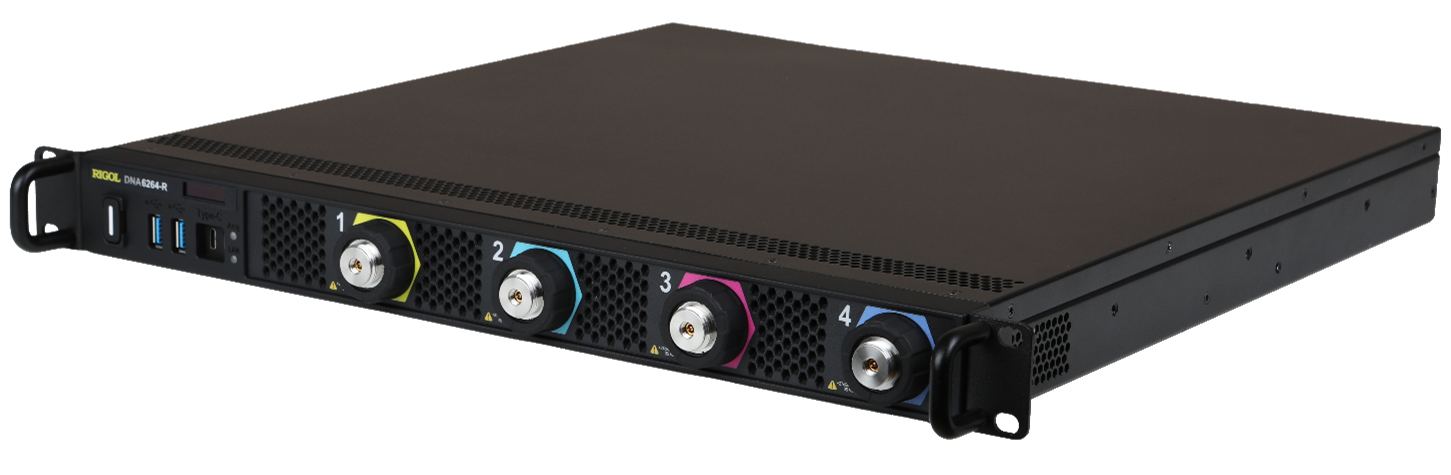

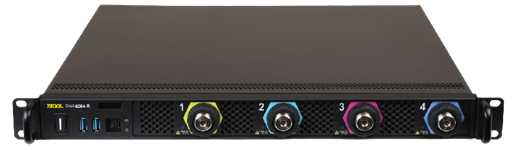

Векторный анализатор цепей RIGOL DNA6144-R – это четырехпортовый анализатор, работающий в диапазоне частот до 14 ГГц. Он предназначен для многопортовых измерений в Ku-диапазоне, включая тестирование дуплексеров, фильтров с несколькими входами/выходами, балансных устройств и других многопортовых компонентов. Прибор выполнен в компактном 1U форм-факторе.

DNA6144-R объединяет в себе функции измерения S-параметров, импеданса, КСВН, анализа во временной области (TDA, опционально), определения расстояния до неоднородности (DTF, опционально), встраивания/исключения тестовой оснастки и тестирования антенн.

Описание

Векторный анализатор цепей RIGOL DNA6144-R представляет собой мощный четырехпортовый инструмент для высокочастотных измерений. Он позволяет одновременно характеризовать все порты многопортовых устройств, что критически важно для тестирования сложных СВЧ-модулей, антенных переключателей и балансных компонентов. Прибор сохраняет все преимущества двухпортовой модели DNA6142-R, включая высокий динамический диапазон и низкий шум трассы.

Компактный 1U корпус оптимизирован для установки в стойку, а наличие GPIB и Application I/O упрощает интеграцию в автоматизированные системы.

Ключевые характеристики модели DNA6144-R:

• Диапазон частот: от 5 кГц до 14 ГГц;
• Количество портов: 4;
• Частотное разрешение: 1 Гц;
• Максимальная выходная мощность: +8 дБм (8,5–14 ГГц);
• Динамический диапазон: 117 дБ (спец.) / 122 дБ (тип.) в диапазоне 8,5–14 ГГц;
• Шум трассы: 0,002 дБ (тип.) по амплитуде, 0,022° (тип.) по фазе (8,5–14 ГГц);
• Полоса промежуточной частоты (ПШВ): от 1 Гц до 10 МГц;
• Количество точек развертки: от 1 до 100 001;
• Выходной разъем: N-тип (розетка);
• Форм-фактор: 1U для монтажа в стойку.

Особенности и преимущества

• Четыре порта для измерений до 14 ГГц – позволяют проводить полный набор измерений для многопортовых устройств в Ku-диапазоне.
• Высокая скорость и точность – одновременные измерения всех S-параметров (до 16 параметров) с высокой скоростью.
• Широкий динамический диапазон и низкий шум трассы – типовые значения 122 дБ и 0,002 дБ соответственно обеспечивают превосходную чувствительность.
• Компактный 1U форм-фактор – позволяет эффективно использовать пространство измерительной стойки.
• Гибкие возможности калибровки – поддержка многопортовых методов калибровки (SOLT, OSL, Enhanced Response и электронная калибровка Ecal).
• Многофункциональность – встроенные режимы измерения S-параметров, импеданса, КСВН, групповой задержки, диаграммы Смита, полярной диаграммы, а также опциональные функции TDA и DTF.

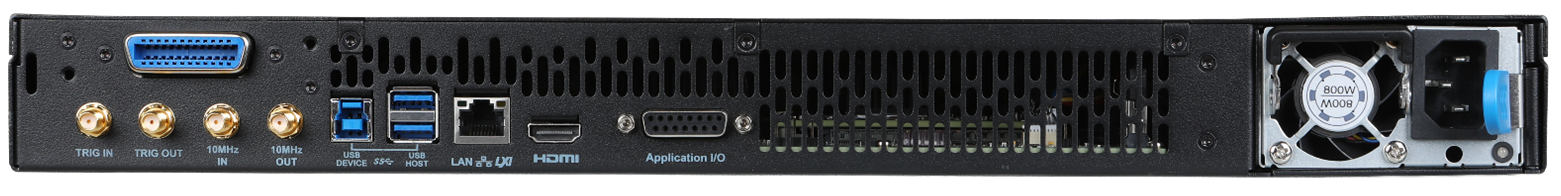

• Развитые интерфейсы – GPIB, Application I/O, LAN, USB 3.0 Host (4 порта), USB Device, HDMI, Type-C, Web-управление.
• Надежность – соответствие стандартам MIL-PRF-28800F, класс 3, трехлетняя гарантия.

Применение

• Тестирование многопортовых СВЧ-устройств (фильтры, дуплексеры, антенные переключатели) в Ku-диапазоне;
• Характеризация дифференциальных и балансных компонентов;
• Измерения в системах MIMO и фазированных антенных решетках;
• Разработка спутникового оборудования.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки многопортовых высокочастотных устройств в телекоммуникациях, аэрокосмической отрасли и научных исследованиях.

Комплектация

• Векторный анализатор цепей RIGOL DNA6144-R;
• Кабель питания в соответствии со страной назначения.
