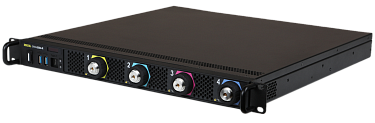

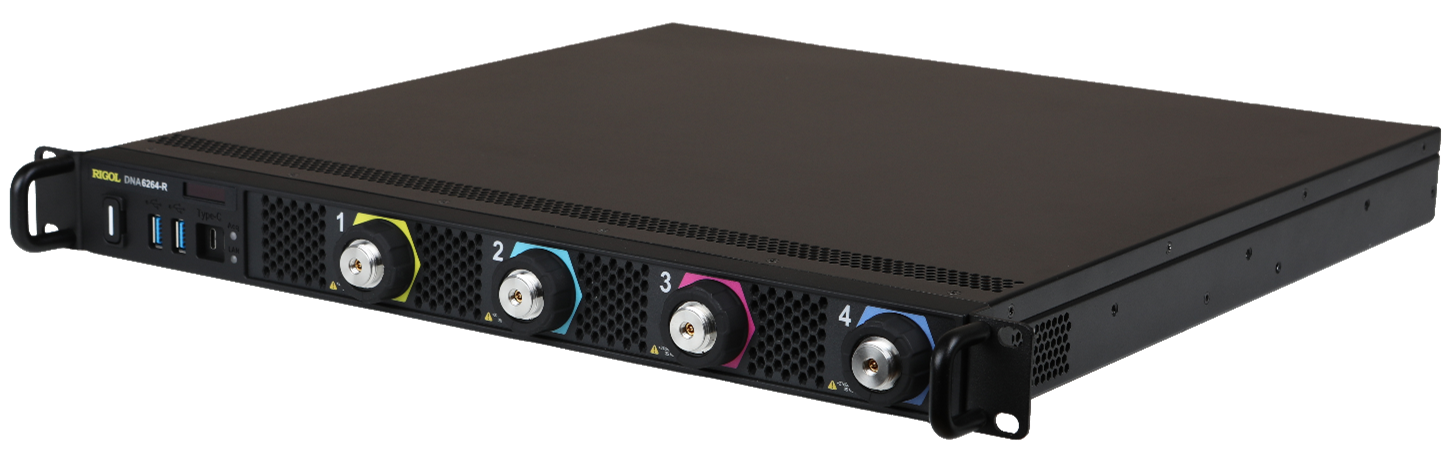

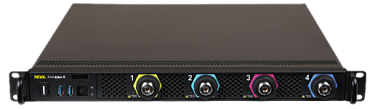

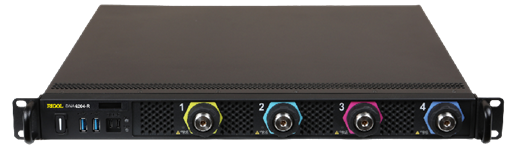

Векторный анализатор цепей RIGOL DNA6084-R – это четырехпортовый анализатор, предназначенный для точных измерений параметров СВЧ-компонентов и устройств в диапазоне частот от 5 кГц до 8,5 ГГц. Четыре независимых порта позволяют проводить полные многосторонние измерения (например, S-параметры 4-портовых устройств, балансные измерения, измерения с одновременным возбуждением нескольких портов). Прибор выполнен в компактном 1U форм-факторе.

DNA6084-R объединяет в себе функции измерения S-параметров, импеданса, КСВН, анализа во временной области (TDA, опционально), определения расстояния до неоднородности (DTF, опционально), встраивания/исключения тестовой оснастки и тестирования антенн.

Описание

Векторный анализатор цепей RIGOL DNA6084-R представляет собой мощный четырехпортовый инструмент, расширяющий возможности двухпортовых анализаторов. Он позволяет проводить полный набор измерений для многопортовых устройств, включая дифференциальные и балансные компоненты, а также выполнять одновременные измерения с нескольких портов без перекоммутации. Благодаря высокому динамическому диапазону (до 127 дБ тип.) и исключительно низкому уровню шума трассы (0,0015 дБ тип. по амплитуде), он обеспечивает прецизионные измерения даже в сложных условиях.

Прибор поддерживает множество методов калибровки, включая SOLT, Response, Enhanced Response и электронную калибровку (Ecal), что гарантирует высокую точность результатов. Наличие GPIB и Application I/O упрощает интеграцию в автоматизированные системы. Компактный 1U корпус оптимизирован для установки в стойку.

Ключевые характеристики модели DNA6084-R:

• Диапазон частот: от 5 кГц до 8,5 ГГц;
• Количество портов: 4;
• Частотное разрешение: 1 Гц;
• Максимальная выходная мощность: +10 дБм (до 6,5 ГГц), +8 дБм (6,5–8,5 ГГц);
• Динамический диапазон: 120 дБ (спец.) / 127 дБ (тип.) в диапазоне 10 МГц – 6,5 ГГц; 117 дБ (спец.) / 122 дБ (тип.) 6,5–8,5 ГГц;
• Шум трассы: 0,0015 дБ (тип.) по амплитуде, 0,013° (тип.) по фазе (10 МГц – 8,5 ГГц);
• Полоса промежуточной частоты (ПШВ): от 1 Гц до 10 МГц;
• Количество точек развертки: от 1 до 100 001;
• Выходной разъем: N-тип (розетка);
• Форм-фактор: 1U для монтажа в стойку.

Особенности и преимущества

• Четыре тестовых порта – позволяют проводить измерения многопортовых устройств (например, фильтры с несколькими входами/выходами, балансные трансформаторы) без перекоммутации.
• Высокая скорость и точность – одновременные измерения всех S-параметров (до 16 параметров для 4-портового устройства) с высокой скоростью и точностью.
• Широкий динамический диапазон и низкий шум трассы – типовые значения 127 дБ и 0,0015 дБ соответственно обеспечивают превосходную чувствительность и стабильность.
• Компактный 1U форм-фактор – позволяет монтировать до 4 приборов в одну стандартную 19-дюймовую стойку, экономя место.
• Гибкие возможности калибровки – поддержка многопортовых методов калибровки (SOLT, OSL, Enhanced Response и электронная калибровка Ecal).
• Многофункциональность – встроенные режимы измерения S-параметров, импеданса, КСВН, групповой задержки, диаграммы Смита, полярной диаграммы, а также опциональные функции TDA и DTF.

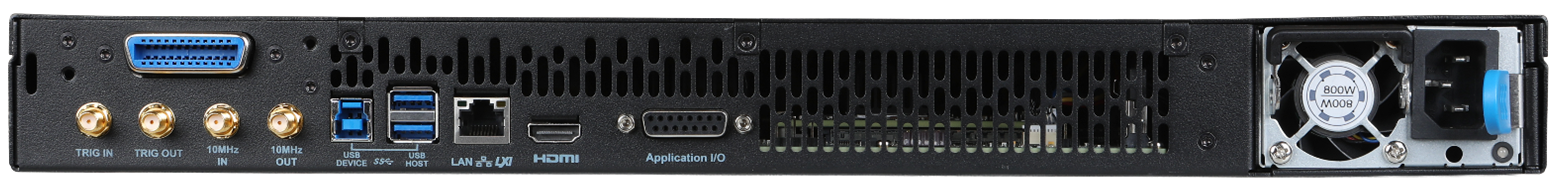

• Развитые интерфейсы для автоматизации – GPIB, Application I/O, LAN, USB 3.0 Host (4 порта), USB Device, HDMI, Type-C, поддержка SCPI и Web-управления.
• Надежность – соответствие стандартам MIL-PRF-28800F, класс 3, трехлетняя гарантия.

Применение

• Тестирование многопортовых СВЧ-устройств (фильтры, дуплексеры, антенные переключатели);
• Характеризация дифференциальных и балансных компонентов;
• Измерения в системах MIMO и фазированных антенных решетках;
• Контроль качества и серийное производство;
• Научные исследования и разработки.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки многопортовых электронных устройств в различных отраслях промышленности, телекоммуникациях и научных исследованиях.

Комплектация

• Векторный анализатор цепей RIGOL DNA6084-R;
• Кабель питания в соответствии со страной назначения.
