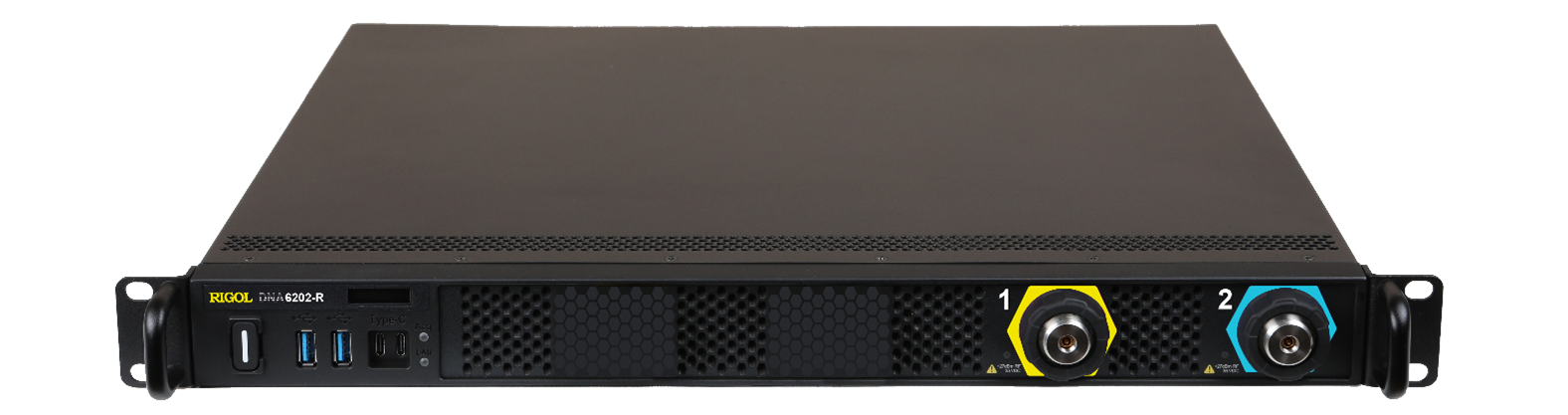

Векторный анализатор цепей RIGOL DNA6082-R – это двухпортовый анализатор, предназначенный для точных измерений параметров СВЧ-компонентов и устройств в диапазоне частот от 5 кГц до 8,5 ГГц. Прибор выполнен в компактном 1U форм-факторе, что позволяет эффективно использовать пространство измерительных стоек. Он сочетает высокую производительность, широкий динамический диапазон, исключительно низкий уровень шума трассы и развитые интерфейсы для автоматизации.

DNA6082-R объединяет в себе функции измерения S-параметров, импеданса, КСВН, анализа во временной области (TDA, опционально), определения расстояния до неоднородности (DTF, опционально), встраивания/исключения тестовой оснастки и тестирования антенн.

Описание

Векторный анализатор цепей RIGOL DNA6082-R представляет собой современный измерительный прибор, разработанный для решения широкого круга задач в области разработки и производства электронных компонентов. Благодаря высокому динамическому диапазону (до 127 дБ тип.) и исключительно низкому уровню шума трассы (0,0015 дБ тип. по амплитуде), он обеспечивает прецизионные измерения даже в сложных условиях. Расширенный набор интерфейсов, включая GPIB, Application I/O и два порта USB Type-C, позволяет легко интегрировать прибор в автоматизированные измерительные системы.

Прибор поддерживает множество методов калибровки, включая SOLT, Response, Enhanced Response и электронную калибровку (Ecal), что гарантирует высокую точность результатов. Компактный 1U корпус оптимизирован для установки в стойку, а поддержка удаленного управления через Web-интерфейс и SCPI-команды делают работу с анализатором максимально удобной.

Ключевые характеристики модели DNA6082-R:

• Диапазон частот: от 5 кГц до 8,5 ГГц;
• Количество портов: 2;
• Частотное разрешение: 1 Гц;
• Максимальная выходная мощность: +10 дБм (до 6,5 ГГц), +8 дБм (6,5–8,5 ГГц);
• Динамический диапазон: 120 дБ (спец.) / 127 дБ (тип.) в диапазоне 10 МГц – 6,5 ГГц; 117 дБ (спец.) / 122 дБ (тип.) 6,5–8,5 ГГц;
• Шум трассы: 0,0015 дБ (тип.) по амплитуде, 0,013° (тип.) по фазе (10 МГц – 8,5 ГГц);
• Полоса промежуточной частоты (ПШВ): от 1 Гц до 10 МГц;
• Количество точек развертки: от 1 до 100 001;
• Выходной разъем: N-тип (розетка);
• Форм-фактор: 1U для монтажа в стойку.

Особенности и преимущества

• Широкий динамический диапазон – типовое значение 127 дБ в основной части диапазона позволяет измерять устройства с высокими потерями и высоким коэффициентом стоячей волны.
• Исключительно низкий шум трассы – типовое значение 0,0015 дБ (ср.кв.) по амплитуде и 0,013° по фазе обеспечивает высочайшую стабильность и повторяемость измерений.
• Компактный 1U форм-фактор – позволяет монтировать до 4 приборов в одну стандартную 19-дюймовую стойку, экономя место в лаборатории или на производстве.
• Высокая точность и стабильность – благодаря высокой стабильности опорного генератора (температурная стабильность <0,5 ppm) и малым собственным шумам гарантируются достоверные результаты.
• Гибкие возможности калибровки – поддержка механических калибровочных наборов (SOLT, OSL, Response и др.) и электронных калибраторов Ecal для быстрой и точной коррекции ошибок.
• Многофункциональность – встроенные режимы измерения S-параметров, импеданса, КСВН, групповой задержки, диаграммы Смита, полярной диаграммы, а также опциональные функции TDA и DTF.

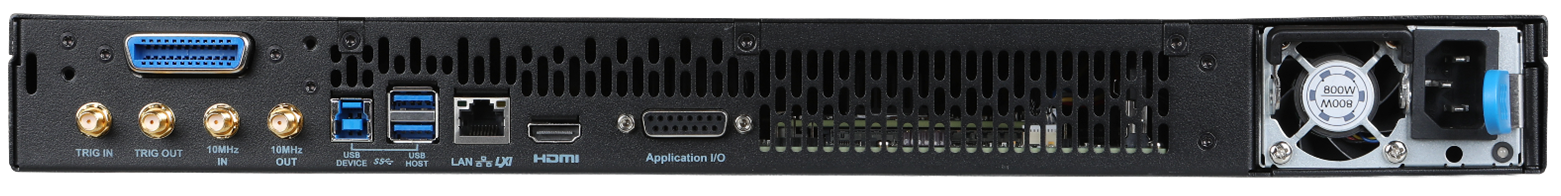

• Развитые интерфейсы для автоматизации – наличие GPIB, Application I/O, LAN (10/100/1000 Base-T), USB 3.0 Host (4 порта), USB 3.0 Device, HDMI, а также поддержка SCPI и Web-управления упрощают интеграцию в автоматизированные системы и удаленную работу.
• Надежность и долговечность – трехлетняя гарантия на основной блок и высокая устойчивость к механическим и климатическим воздействиям (соответствие MIL-PRF-28800F, класс 3).

Применение

• Разработка и тестирование радиочастотных компонентов (фильтры, усилители, антенны, кабели);
• Характеризация пассивных и активных СВЧ-устройств;
• Контроль качества и серийное производство;
• Исследования в области беспроводной связи (Wi-Fi, LTE, 5G Sub-6 ГГц);
• Образовательные лаборатории и научные исследования.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки электронных устройств в различных отраслях промышленности, телекоммуникациях, автомобильной электронике и научных исследованиях.

Комплектация

• Векторный анализатор цепей RIGOL DNA6082-R;
• Кабель питания в соответствии со страной назначения.
