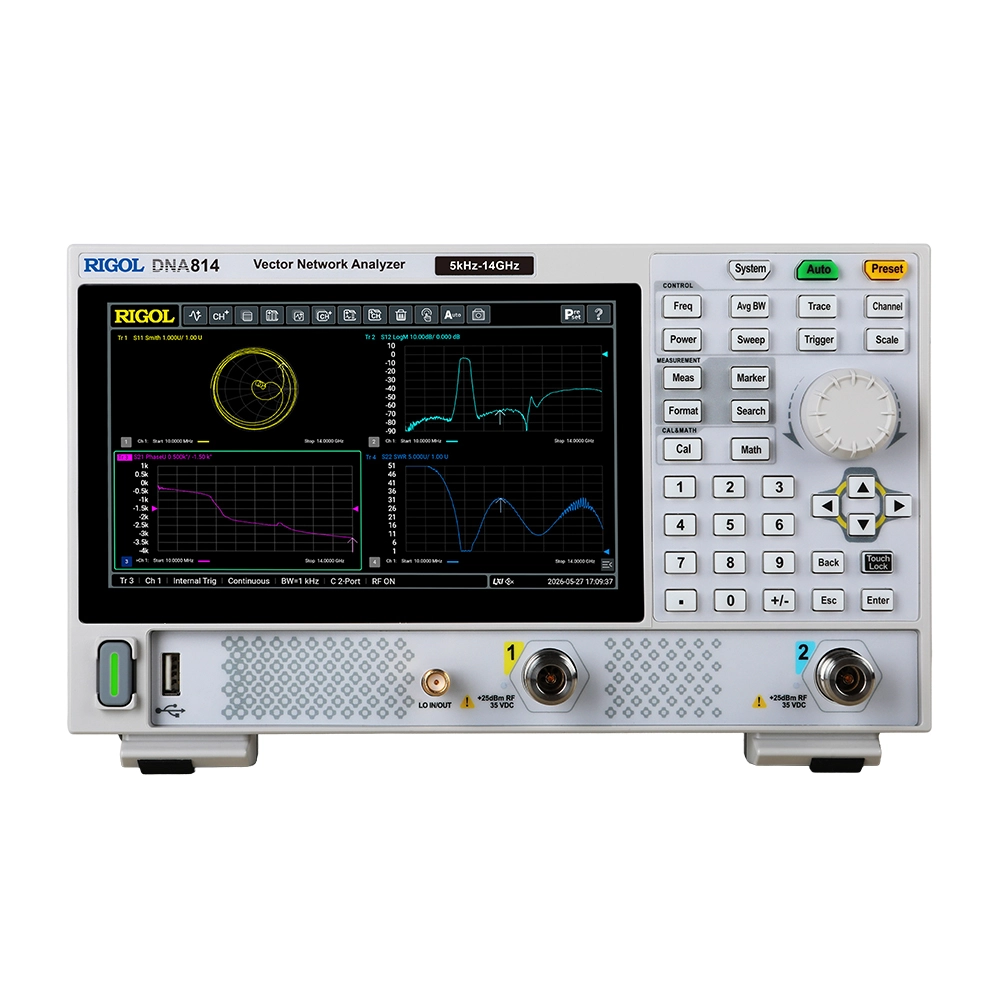

Векторный анализатор цепей RIGOL DNA814 представляет собой высокочастотный инструмент для разработчиков передовых радиочастотных систем. С максимальной частотой 14 ГГц он позволяет проводить измерения параметров усилителей, смесителей, фильтров и антенн для широкополосных приложений, включая спутниковую связь Ku-диапазона (11–14 ГГц) и радары. Прибор оснащен разъемами N-тип, обеспечивающими превосходные характеристики вплоть до 14 ГГц.

Благодаря высокому динамическому диапазону (до 117 дБ тип. в диапазоне 12–14 ГГц) и исключительно низкому уровню шума трассы (0,0015 дБ тип. по амплитуде), анализатор гарантирует точные и воспроизводимые измерения даже для компонентов с большими потерями и высокими требованиями к чувствительности. Компактный и легкий корпус делает его удобным для переноски и использования в полевых условиях.

Ключевые характеристики модели DNA814:

• Диапазон частот: от 5 кГц до 14 ГГц;
• Количество портов: 2;
• Частотное разрешение: 1 Гц;
• Максимальная выходная мощность: +2 дБм (12–14 ГГц);
• Динамический диапазон: 107 дБ (спец.) / 117 дБ (тип.) в диапазоне 12–14 ГГц;
• Шум трассы: 0,0015 дБ (тип.) по амплитуде, 0,020° (тип.) по фазе (10 МГц – 14 ГГц);
• Полоса промежуточной частоты (ПШВ): от 1 Гц до 3 МГц;
• Количество точек развертки: от 1 до 100 001;
• Выходной разъем: N-тип (розетка).

Особенности и преимущества

• Максимальный частотный диапазон 14 ГГц – позволяет проводить измерения в Ku-диапазоне, необходимые для разработки современного спутникового и радиолокационного оборудования.
• Высокий динамический диапазон – типовое значение 117 дБ на верхних частотах гарантирует высокую точность при измерении параметров сложных СВЧ-устройств.
• Низкий шум трассы – типовые значения 0,0015 дБ по амплитуде и 0,020° по фазе обеспечивают высокую стабильность.
• Портативный и легкий дизайн – вес менее 1,9 кг и компактные размеры с удобной ручкой.
• Гибкие возможности калибровки – поддержка всех основных методов калибровки, включая электронную калибровку Ecal.
• Многофункциональность – широкий набор встроенных функций измерений и опций (TDA, DTF) для всестороннего анализа.
• Удобный интерфейс и управление – 7-дюймовый сенсорный экран, физические клавиши, Web-управление, SCPI.
• Современные интерфейсы – USB 2.0, LAN, HDMI, вход/выход 10 МГц, внешний триггер.
• Надежность – соответствие стандартам MIL-PRF-28800F, класс 3, трехлетняя гарантия.

Применение

• Тестирование компонентов спутниковой связи Ku-диапазона (конвертеры, малошумящие усилители);
• Характеризация устройств для радиолокационных систем;
• Измерения параметров высокочастотных СВЧ-компонентов;
• Научные исследования в области высоких частот.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки высокочастотных электронных устройств в телекоммуникациях, аэрокосмической отрасли и научных исследованиях.

Комплектация

• Векторный анализатор цепей RIGOL DNA814;
• Адаптер питания в соответствии со страной назначения.
