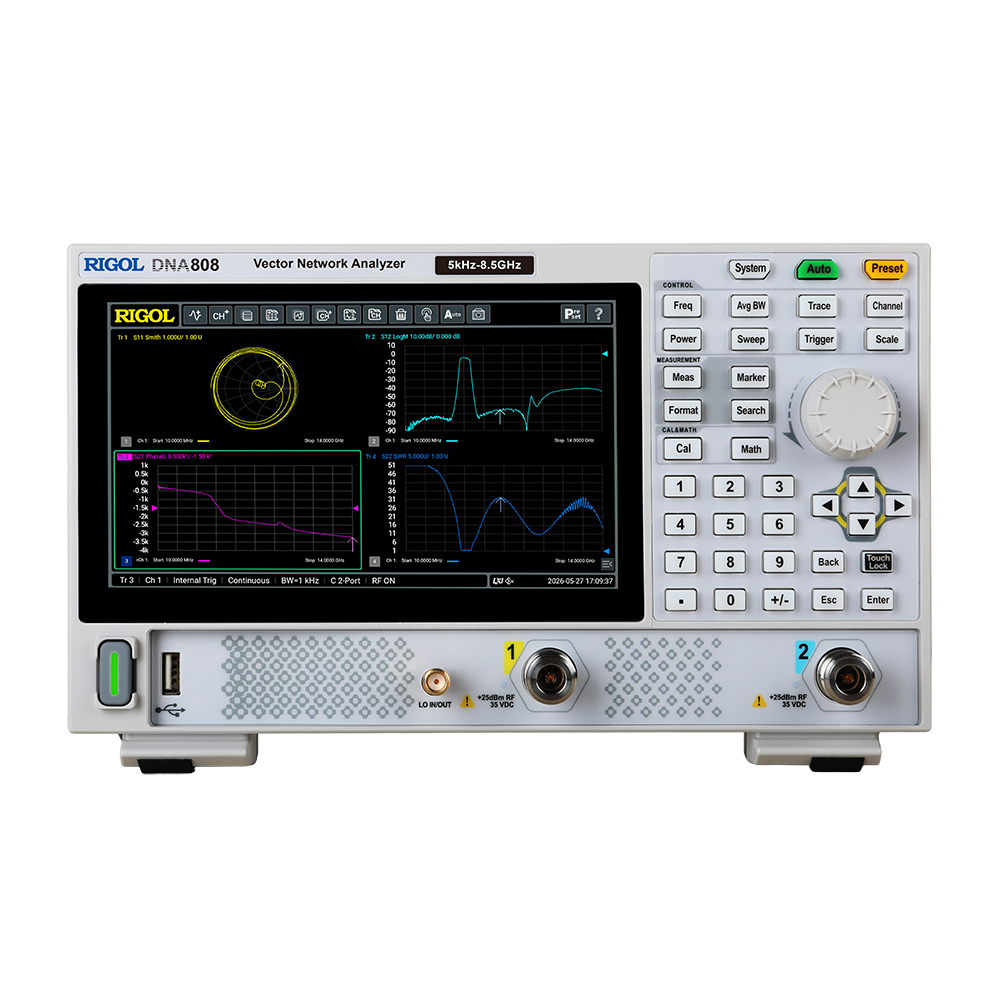

Векторный анализатор цепей RIGOL DNA808 представляет собой высокопроизводительный инструмент для разработчиков и производителей радиочастотных устройств. Расширенный частотный диапазон до 8,5 ГГц позволяет проводить характеризацию усилителей, фильтров, антенн и других компонентов для современных беспроводных систем, включая диапазоны ISM, Wi-Fi 6E (6 ГГц) и emerging 5G sub-8 ГГц приложений.

Благодаря высокому динамическому диапазону (до 125 дБ тип. на частотах до 6,5 ГГц и 121 дБ тип. до 8,5 ГГц) и низкому уровню шума, анализатор гарантирует точные и воспроизводимые измерения даже для устройств с малыми потерями и высокими требованиями к чувствительности. Компактный и легкий корпус делает его удобным для переноски и использования в полевых условиях.

Ключевые характеристики модели DNA808:

• Диапазон частот: от 5 кГц до 8,5 ГГц;
• Количество портов: 2;
• Частотное разрешение: 1 Гц;
• Максимальная выходная мощность: +10 дБм (до 6,5 ГГц), +6 дБм (6,5–8,5 ГГц);
• Динамический диапазон: 125 дБ (тип.) до 6,5 ГГц; 121 дБ (тип.) 6,5–8,5 ГГц;
• Шум трассы: 0,0015 дБ (тип.) по амплитуде, 0,020° (тип.) по фазе (10 МГц – 8,5 ГГц);
• Полоса промежуточной частоты (ПШВ): от 1 Гц до 3 МГц;
• Количество точек развертки: от 1 до 100 001;
• Выходной разъем: N-тип (розетка).

Особенности и преимущества

• Расширенный частотный диапазон до 8,5 ГГц – позволяет тестировать устройства для диапазонов ISM, Wi-Fi 6E (6 ГГц) и emerging 5G sub-8 ГГц приложений.
• Высокий динамический диапазон – типовое значение 125 дБ на основных частотах и 121 дБ в верхней части диапазона обеспечивает уверенное измерение сильноточных и высокодобротных компонентов.
• Низкий шум трассы – типовые значения 0,0015 дБ по амплитуде и 0,020° по фазе гарантируют высокую стабильность.
• Портативный и легкий дизайн – вес менее 1,9 кг и компактные размеры с удобной ручкой.
• Гибкие возможности калибровки – поддержка SOLT, OSL, Response, Enhanced Response и электронных калибраторов Ecal.
• Многофункциональность – измерение S-параметров, импеданса, КСВН, групповой задержки, диаграммы Смита, полярной диаграммы, а также опции TDA и DTF.
• Удобный интерфейс и управление – 7-дюймовый сенсорный экран, физические клавиши, Web-управление, SCPI.
• Современные интерфейсы – USB 2.0, LAN, HDMI, вход/выход 10 МГц, внешний триггер.
• Надежность – соответствие стандартам MIL-PRF-28800F, класс 3, трехлетняя гарантия.

Применение

• Тестирование компонентов для Wi-Fi 6E (6 ГГц) и 5G Sub-6 ГГц;
• Разработка и производство радиочастотных фильтров, усилителей, антенн;
• Характеризация пассивных и активных СВЧ-устройств;
• Контроль качества и серийное производство;
• Научные исследования в области СВЧ.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки радиочастотных устройств в телекоммуникациях, автомобильной электронике и научных исследованиях.

Комплектация

• Векторный анализатор цепей RIGOL DNA808;
• Адаптер питания в соответствии со страной назначения.
