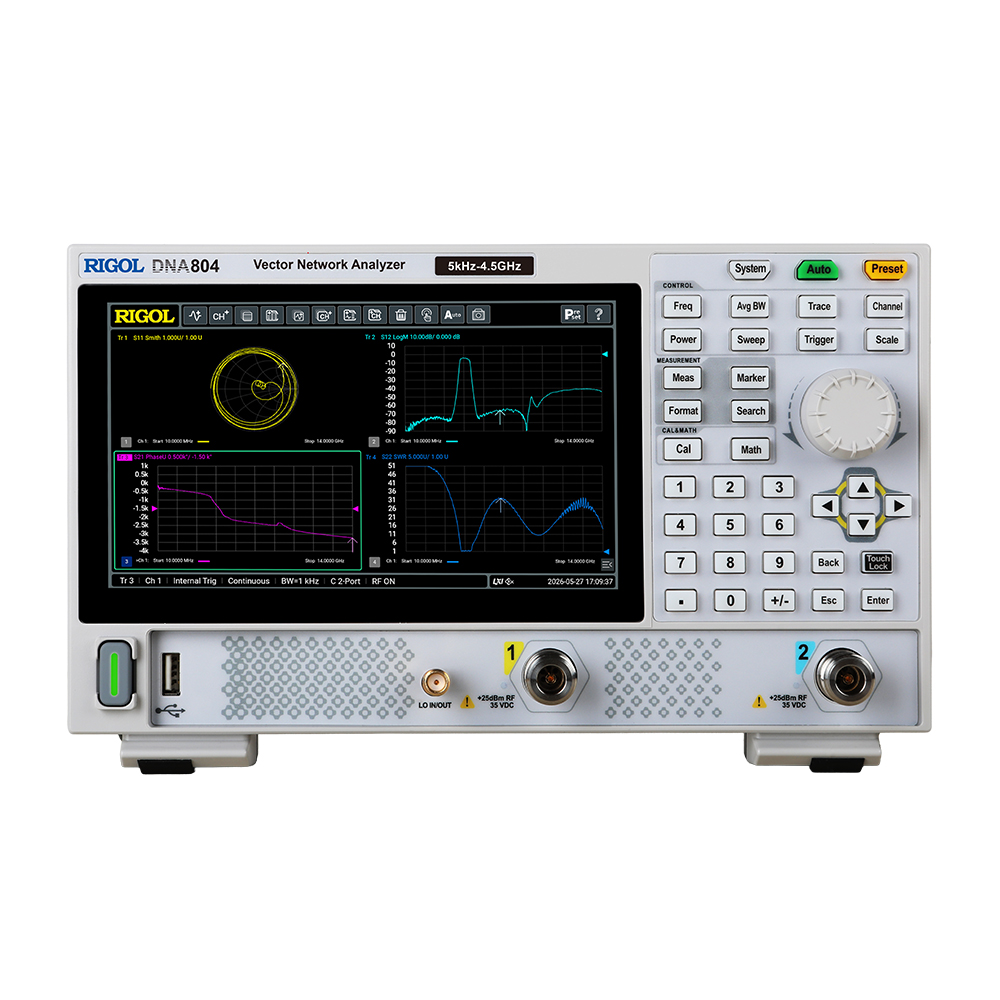

Векторный анализатор цепей RIGOL DNA804 представляет собой современный измерительный прибор, разработанный для решения широкого круга задач в области разработки и производства электронных компонентов. Благодаря высокому динамическому диапазону (до 125 дБ тип.) и низкому уровню шума трассы (0,0015 дБ тип. по амплитуде), он обеспечивает прецизионные измерения даже в сложных условиях. Прибор поддерживает множество методов калибровки, включая SOLT, Response, Enhanced Response и электронную калибровку (Ecal), что гарантирует высокую точность результатов.

Компактные размеры и вес менее 1,9 кг делают анализатор идеальным для переноски и использования в полевых условиях. Интуитивно понятный 7-дюймовый сенсорный экран, поддержка удаленного управления через Web-интерфейс и SCPI-команды, а также наличие стандартных интерфейсов (USB, LAN, HDMI) обеспечивают удобство работы и интеграции.

Ключевые характеристики модели DNA804:

• Диапазон частот: от 5 кГц до 4,5 ГГц;
• Количество портов: 2;
• Частотное разрешение: 1 Гц;
• Максимальная выходная мощность: +10 дБм (до 6,5 ГГц);
• Динамический диапазон: 115 дБ (спец.) / 125 дБ (тип.) в диапазоне 10 МГц – 4,5 ГГц;
• Шум трассы: 0,0015 дБ (тип.) по амплитуде, 0,020° (тип.) по фазе (10 МГц – 4,5 ГГц);
• Полоса промежуточной частоты (ПШВ): от 1 Гц до 3 МГц;
• Количество точек развертки: от 1 до 100 001;
• Выходной разъем: N-тип (розетка).

Особенности и преимущества

• Широкий динамический диапазон – типовое значение 125 дБ позволяет измерять устройства с высокими потерями и высоким коэффициентом стоячей волны.
• Низкий шум трассы – типовое значение 0,0015 дБ (ср.кв.) по амплитуде и 0,020° по фазе обеспечивает высокую стабильность и повторяемость измерений.
• Портативный и легкий дизайн – вес менее 1,9 кг и компактные размеры (265 × 162 × 77 мм) с удобной ручкой позволяют легко перемещать прибор между лабораториями или использовать в полевых условиях.
• Высокая точность и стабильность – благодаря высокой стабильности опорного генератора (температурная стабильность <0,5 ppm) и малым собственным шумам гарантируются достоверные результаты.
• Гибкие возможности калибровки – поддержка механических калибровочных наборов (SOLT, OSL, Response и др.) и электронных калибраторов Ecal для быстрой и точной коррекции ошибок.
• Многофункциональность – встроенные режимы измерения S-параметров, импеданса, КСВН, групповой задержки, диаграммы Смита, полярной диаграммы, а также опциональные функции TDA и DTF.
• Удобный интерфейс и управление – 7-дюймовый сенсорный экран с разрешением 1024×600, физические клавиши, поддержка внешней клавиатуры и мыши. Web-управление и SCPI-команды для удаленной работы.
• Современные интерфейсы – USB 2.0 Host/Device, LAN (10/100 Base-T), HDMI, вход/выход 10 МГц (BNC), вход/выход внешнего триггера (BNC).
• Надежность и долговечность – трехлетняя гарантия на основной блок и высокая устойчивость к механическим и климатическим воздействиям (соответствие MIL-PRF-28800F, класс 3).

Применение

• Разработка и тестирование радиочастотных компонентов (фильтры, усилители, антенны, кабели);
• Характеризация пассивных и активных СВЧ-устройств;
• Контроль качества и серийное производство;
• Исследования в области беспроводной связи (Wi-Fi, Bluetooth, LTE);
• Образовательные лаборатории и научные исследования.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки электронных устройств в различных отраслях промышленности, телекоммуникациях и научных исследованиях.

Комплектация

• Векторный анализатор цепей RIGOL DNA804;
• Адаптер питания в соответствии со страной назначения.

За более подробной информацией и помощью в подборе оборудования Вы можете обращаться к нашим менеджерам любым удобным способом: воспользоваться формой обратной связи на сайте, по телефону: +7 (383) 203-10-00 или по e-mail: info@alfa-instr.ru.
