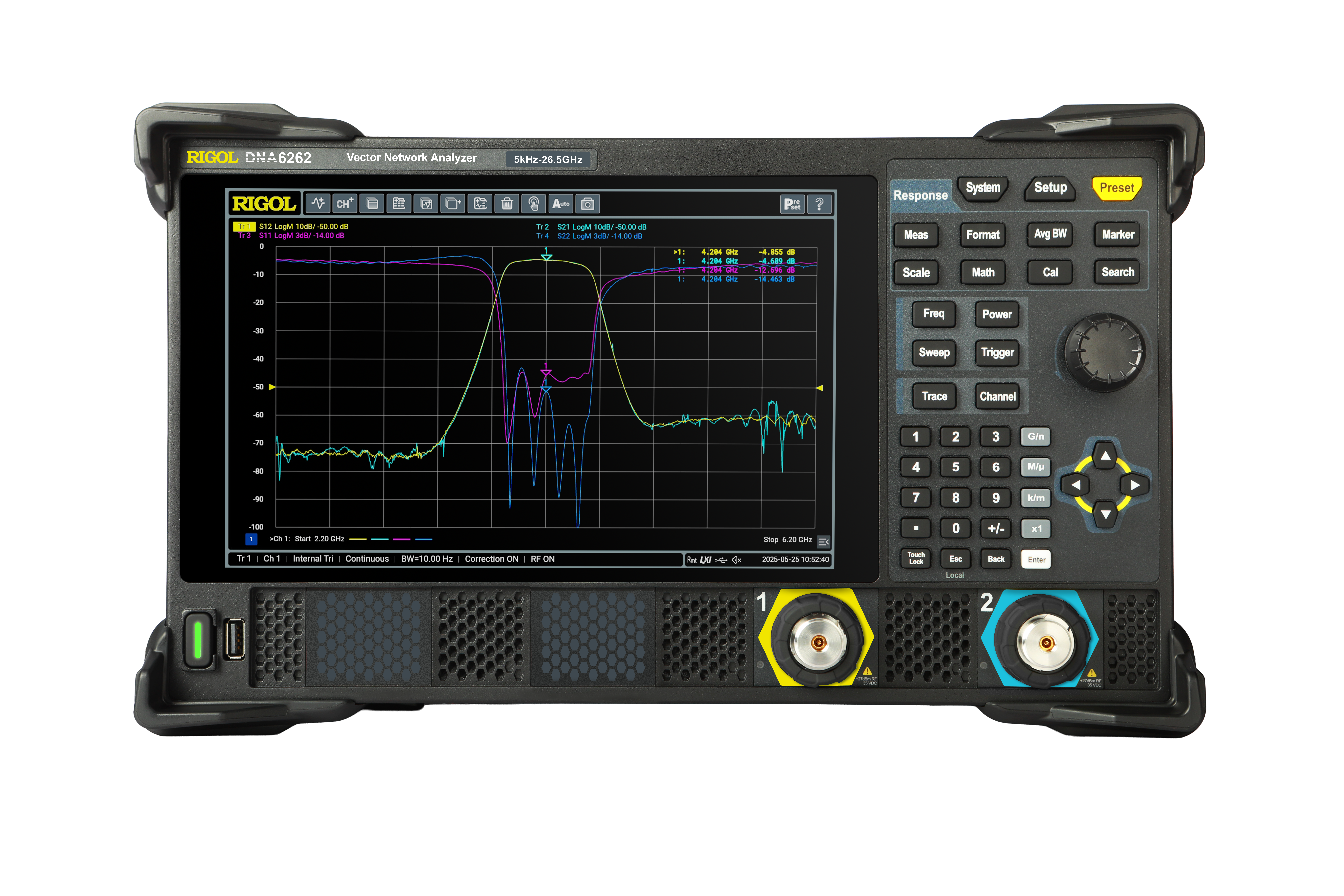

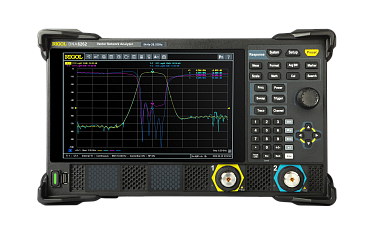

Векторный анализатор цепей RIGOL DNA6262 представляет собой вершину линейки DNA6000, обеспечивая измерения в широком диапазоне частот до 26,5 ГГц. Прибор оснащен прецизионными разъемами 3,5 мм и сохраняет все преимущества серии: высокий динамический диапазон, исключительно низкий уровень шума трассы и компактный дизайн. Он идеально подходит для разработки и производства передовых СВЧ-компонентов, антенн и систем.

DNA6262 обеспечивает следующие ключевые характеристики:

• Диапазон частот: от 5 кГц до 26,5 ГГц;
• Количество портов: 2;
• Частотное разрешение: 1 Гц;
• Максимальная выходная мощность: 0 дБм (20–26,5 ГГц);
• Динамический диапазон: 105 дБ (спец.) / 110 дБ (тип.) в диапазоне 20–26,5 ГГц;
• Шум трассы: 0,005 дБ (тип.) по амплитуде, 0,040° (тип.) по фазе;
• Полоса промежуточной частоты (ПШВ): от 1 Гц до 10 МГц;
• Количество точек развертки: от 1 до 100 001;
• Выходной разъем: 3,5 мм резьбовой штекер.

Особенности и преимущества

• Максимальный частотный диапазон 26,5 ГГц: Позволяет проводить измерения в Ka-диапазоне, необходимые для разработки современного спутникового и наземного оборудования.
• Прецизионные разъемы 3,5 мм: Обеспечивают отличные характеристики и совместимость с большинством высокочастотных компонентов.
• Высокий динамический диапазон: Типовое значение 110 дБ на верхних частотах гарантирует высокую точность при измерении параметров сложных СВЧ-устройств.
• Низкий шум трассы: Типовые значения 0,005 дБ по амплитуде и 0,040° по фазе обеспечивают высокую стабильность.
• Гибкие возможности калибровки: Поддержка всех основных методов калибровки, включая электронную калибровку Ecal.
• Многофункциональность: Широкий набор встроенных функций измерений и опций (TDA, DTF) для всестороннего анализа.

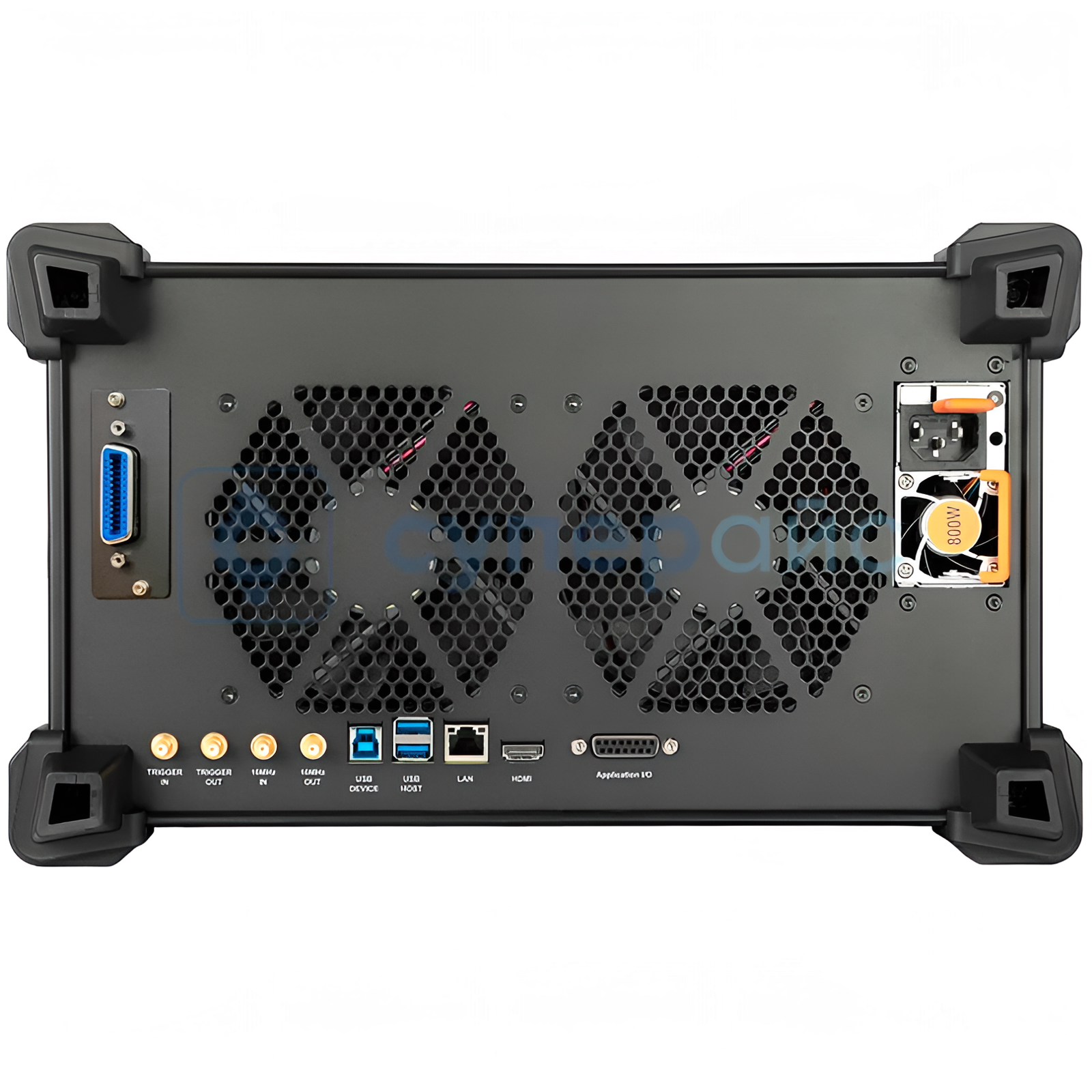

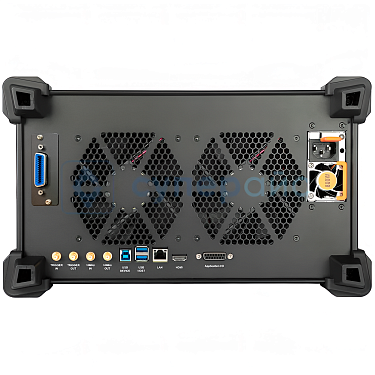

• Развитые интерфейсы: GPIB, Application I/O, LAN, USB 3.0, HDMI, Web-управление.
• Портативность и удобство: Компактный корпус и вес менее 11 кг, 10,1-дюймовый сенсорный экран.
• Надежность: Соответствие стандартам MIL-PRF-28800F, класс 3, трехлетняя гарантия.

Применение

• Тестирование компонентов спутниковой связи Ka-диапазона;
• Характеризация устройств для 5G FR2 (диапазоны n257, n258, n260);
• Измерения параметров высокоскоростных цифровых интерфейсов (анализ целостности сигналов);
• Научные исследования в области высоких частот.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки высокочастотных электронных устройств в телекоммуникациях, аэрокосмической отрасли и научных исследованиях.

Комплектация

• Векторный анализатор цепей RIGOL DNA6262;
• Кабель питания в соответствии со страной назначения.
