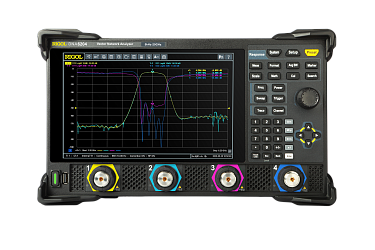

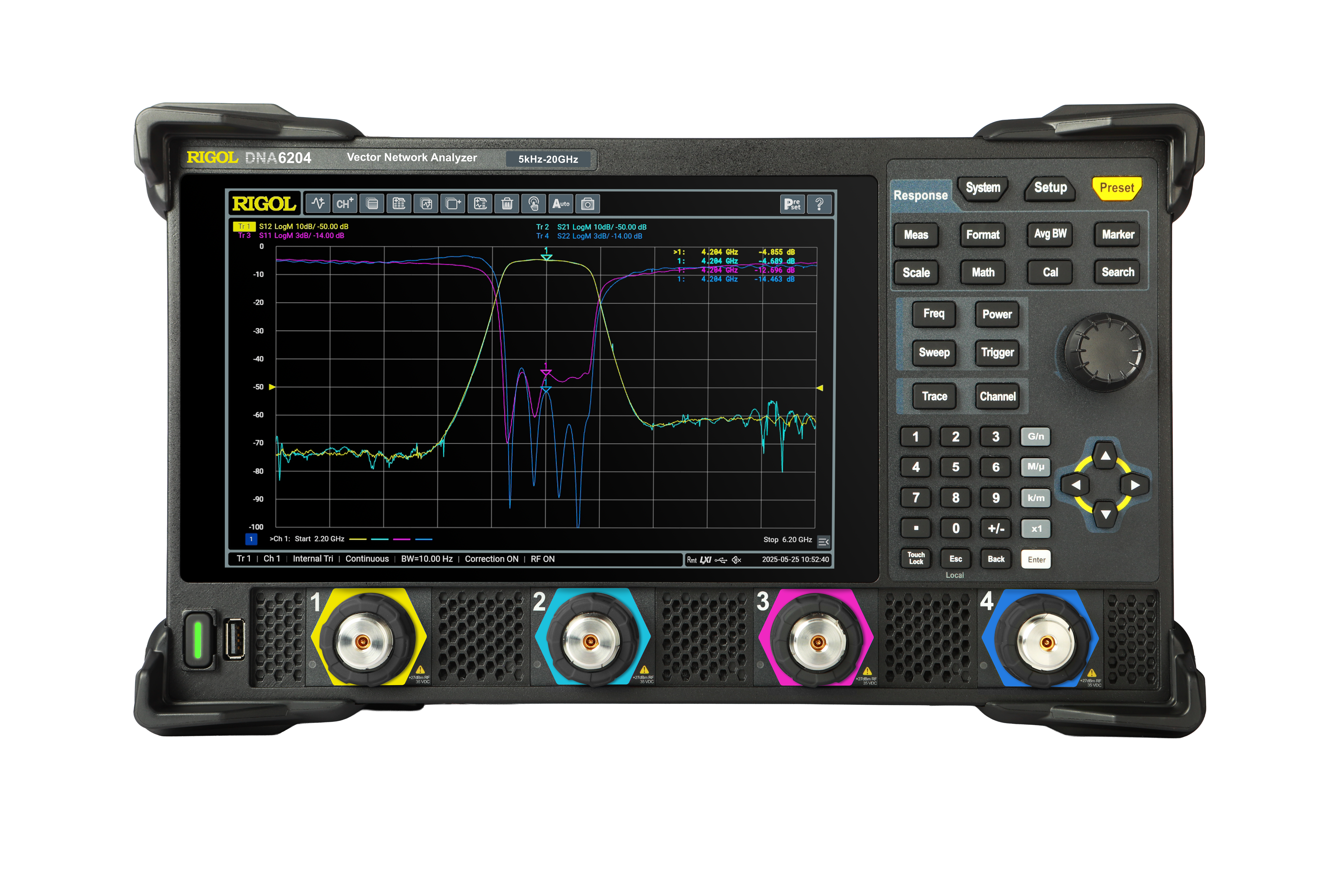

Векторный анализатор цепей RIGOL DNA6204 представляет собой мощный четырехпортовый инструмент для самых высокочастотных применений в серии DNA6000. Он позволяет одновременно характеризовать все порты многопортовых устройств вплоть до 20 ГГц, что критически важно для тестирования многоканальных систем связи, антенных решеток и балансных компонентов. Прибор сохраняет все преимущества двухпортовой модели DNA6202, включая высокий динамический диапазон, низкий шум трассы и высокоточные разъемы 3,5 мм.

DNA6204 обеспечивает следующие ключевые характеристики:

• Диапазон частот: от 5 кГц до 20 ГГц;
• Количество портов: 4;
• Частотное разрешение: 1 Гц;
• Максимальная выходная мощность: +6 дБм (14–20 ГГц);
• Динамический диапазон: 110 дБ (спец.) / 115 дБ (тип.) в диапазоне 14–20 ГГц;
• Шум трассы: 0,0025 дБ (тип.) по амплитуде, 0,025° (тип.) по фазе;
• Полоса промежуточной частоты (ПШВ): от 1 Гц до 10 МГц;
• Количество точек развертки: от 1 до 100 001;
• Выходной разъем: 3,5 мм резьбовой штекер.

Особенности и преимущества

• Четыре порта для измерений до 20 ГГц: Позволяют проводить полный набор измерений для многопортовых устройств в K-диапазоне.
• Высокоточные разъемы 3,5 мм: Обеспечивают превосходные характеристики на частотах до 20 ГГц.
• Высокая скорость и точность: Одновременные измерения всех S-параметров (до 16 параметров) с высокой скоростью.
• Широкий динамический диапазон и низкий шум трассы: Типовые значения 115 дБ и 0,0025 дБ соответственно обеспечивают превосходную чувствительность.
• Гибкие возможности калибровки: Поддержка многопортовых методов калибровки (SOLT, OSL, Enhanced Response и электронная калибровка Ecal).
• Многофункциональность: Встроенные режимы измерения S-параметров, импеданса, КСВН, групповой задержки, диаграммы Смита, полярной диаграммы, а также опциональные функции TDA и DTF.

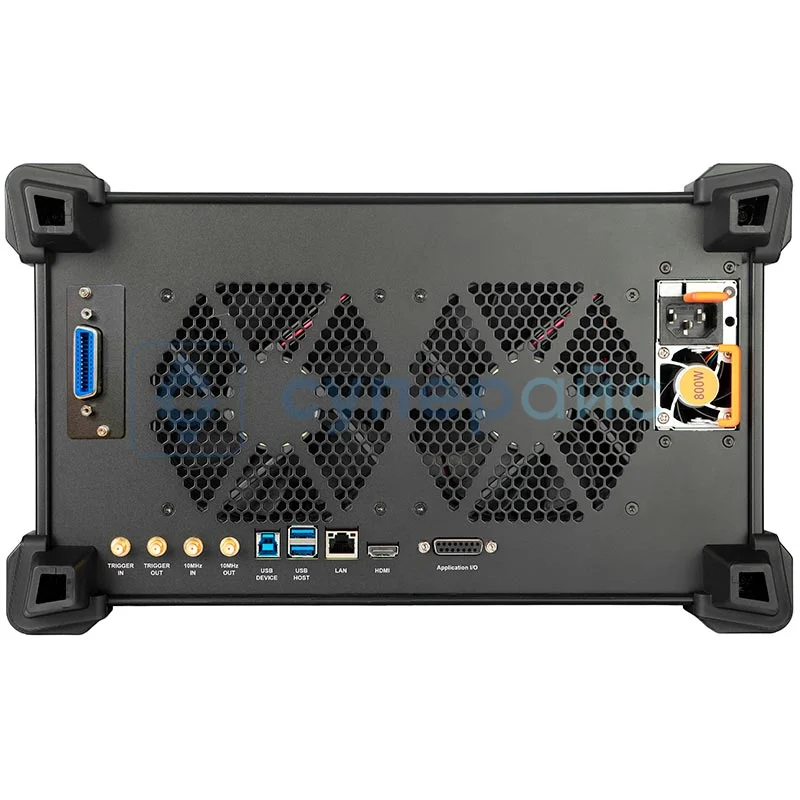

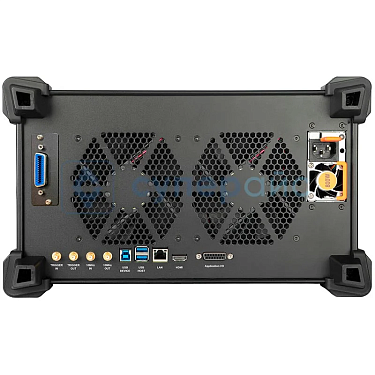

• Развитые интерфейсы: GPIB, Application I/O, LAN, USB 3.0, HDMI, Web-управление.
• Надежность: Соответствие стандартам MIL-PRF-28800F, класс 3, трехлетняя гарантия.

Применение

• Тестирование многопортовых СВЧ-устройств (фильтры, дуплексеры, антенные переключатели) в K-диапазоне;
• Характеризация дифференциальных и балансных компонентов;
• Измерения в системах MIMO и фазированных антенных решетках;
• Разработка компонентов для 5G FR2 и автомобильных радаров.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки многопортовых высокочастотных устройств в телекоммуникациях, автомобильной электронике и научных исследованиях.

Комплектация

• Векторный анализатор цепей RIGOL DNA6204;
• Кабель питания в соответствии со страной назначения.
