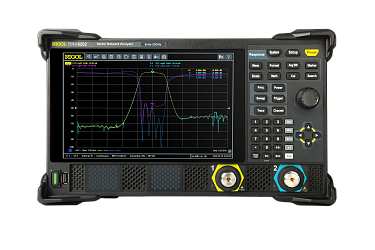

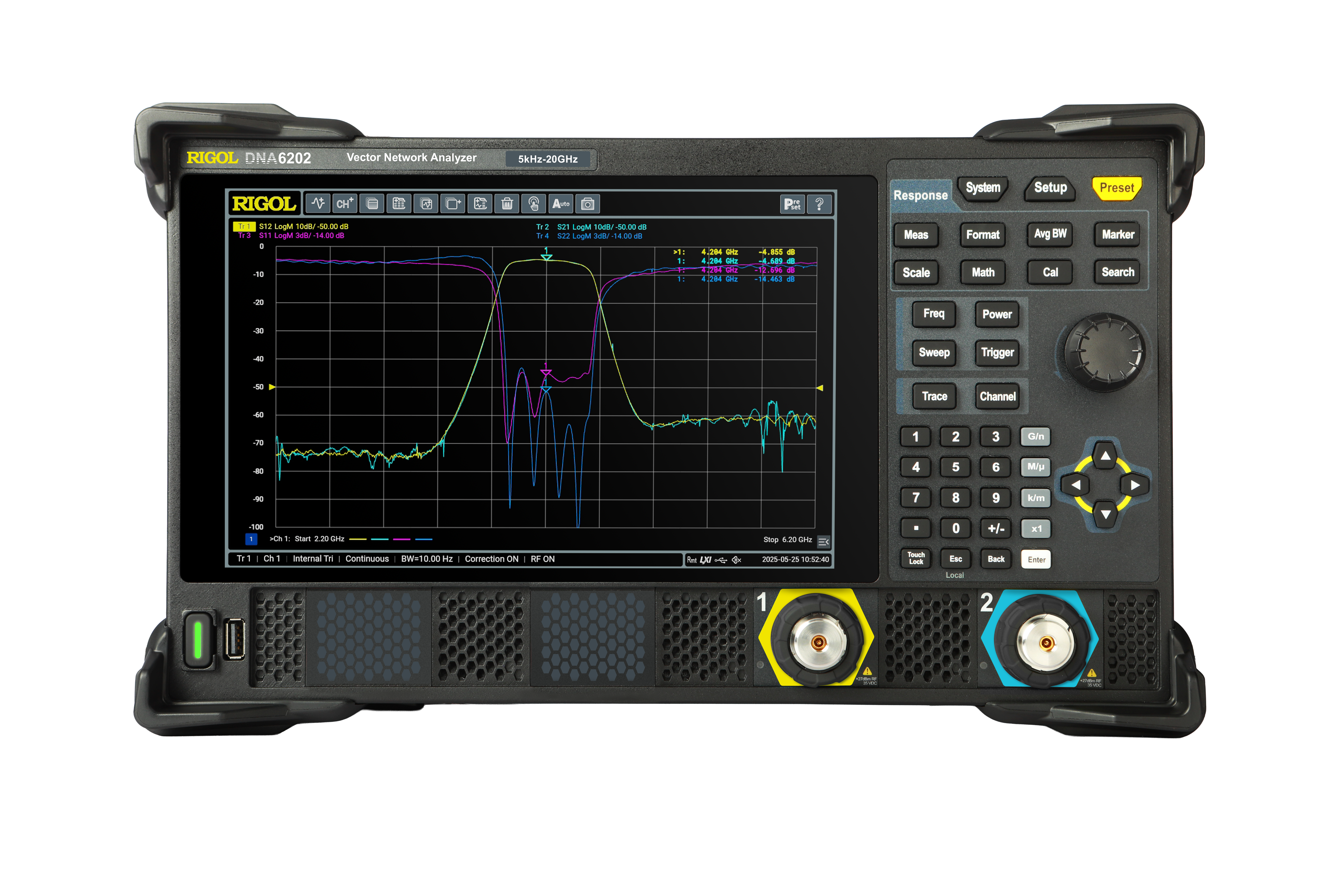

Векторный анализатор цепей RIGOL DNA6202 представляет собой высокочастотный инструмент для разработчиков передовых радиочастотных систем. С максимальной частотой 20 ГГц он позволяет проводить измерения параметров усилителей, смесителей, фильтров и антенн для широкополосных приложений. В данной модели используются высокоточные разъемы 3,5 мм, обеспечивающие превосходные характеристики вплоть до 20 ГГц.

DNA6202 обеспечивает следующие ключевые характеристики:

• Диапазон частот: от 5 кГц до 20 ГГц;
• Количество портов: 2;
• Частотное разрешение: 1 Гц;
• Максимальная выходная мощность: +6 дБм (14–20 ГГц);
• Динамический диапазон: 110 дБ (спец.) / 115 дБ (тип.) в диапазоне 14–20 ГГц;
• Шум трассы: 0,0025 дБ (тип.) по амплитуде, 0,025° (тип.) по фазе;
• Полоса промежуточной частоты (ПШВ): от 1 Гц до 10 МГц;
• Количество точек развертки: от 1 до 100 001;
• Выходной разъем: 3,5 мм резьбовой штекер.

Особенности и преимущества

• Частотный диапазон до 20 ГГц: Покрывает K-диапазон, позволяя тестировать устройства для 5G FR2, автомобильных радаров и спутниковой связи.
• Высокоточные разъемы 3,5 мм: Обеспечивают низкие потери и высокую повторяемость измерений на частотах до 20 ГГц.
• Высокий динамический диапазон: Типовое значение 115 дБ на частотах от 14 до 20 ГГц гарантирует точные измерения даже для компонентов с большими потерями.
• Низкий шум трассы: Типовые значения 0,0025 дБ по амплитуде и 0,025° по фазе обеспечивают высокую стабильность.
• Гибкие возможности калибровки: Поддержка SOLT, OSL, Response, Enhanced Response и электронных калибраторов Ecal.
• Многофункциональность: Измерение S-параметров, импеданса, КСВН, групповой задержки, диаграммы Смита, полярной диаграммы, а также опции TDA и DTF.

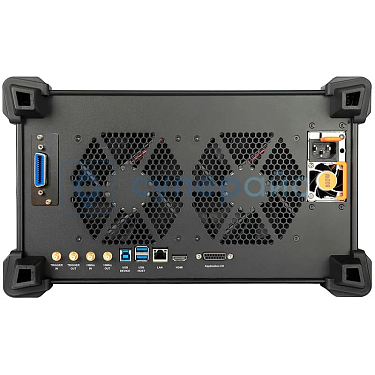

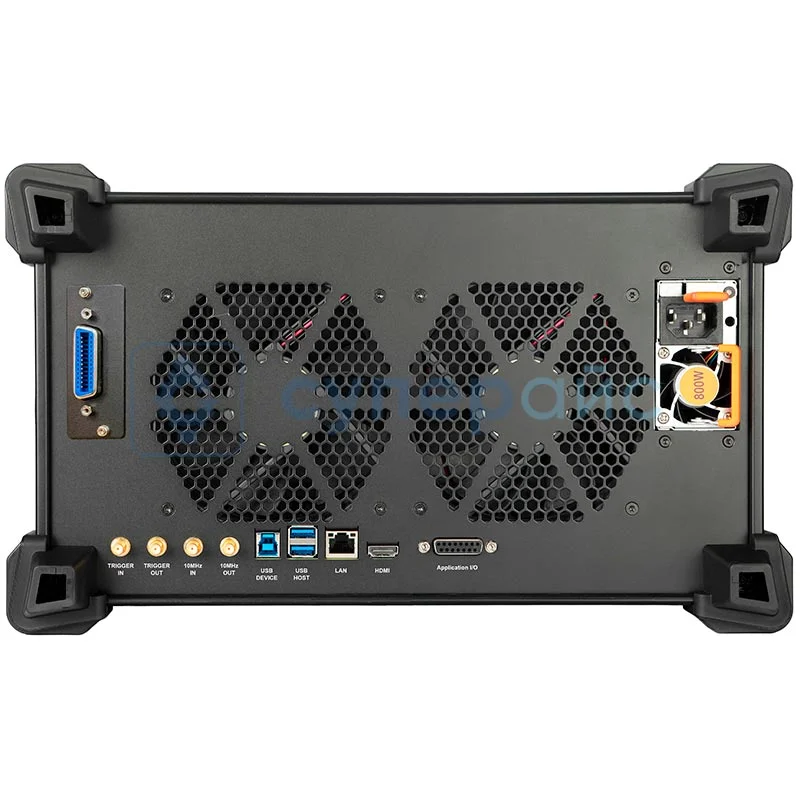

• Развитые интерфейсы: GPIB, Application I/O, LAN, USB 3.0, HDMI, Web-управление.
• Портативность и удобство: Компактный корпус и вес менее 11 кг, 10,1-дюймовый сенсорный экран.
• Надежность: Соответствие стандартам MIL-PRF-28800F, класс 3, трехлетняя гарантия.

Применение

• Разработка и тестирование компонентов для 5G FR2 (диапазоны n257, n258, n260);
• Тестирование автомобильных радаров (24 ГГц);
• Характеризация высокочастотных СВЧ-устройств;
• Научные исследования в области высоких частот.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки высокочастотных электронных устройств в телекоммуникациях, автомобильной электронике и научных исследованиях.

Комплектация

• Векторный анализатор цепей RIGOL DNA6202;
• Кабель питания в соответствии со страной назначения.
