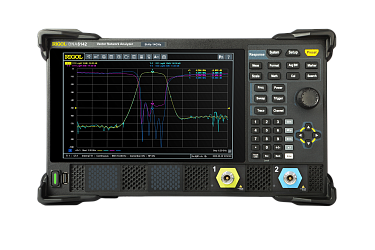

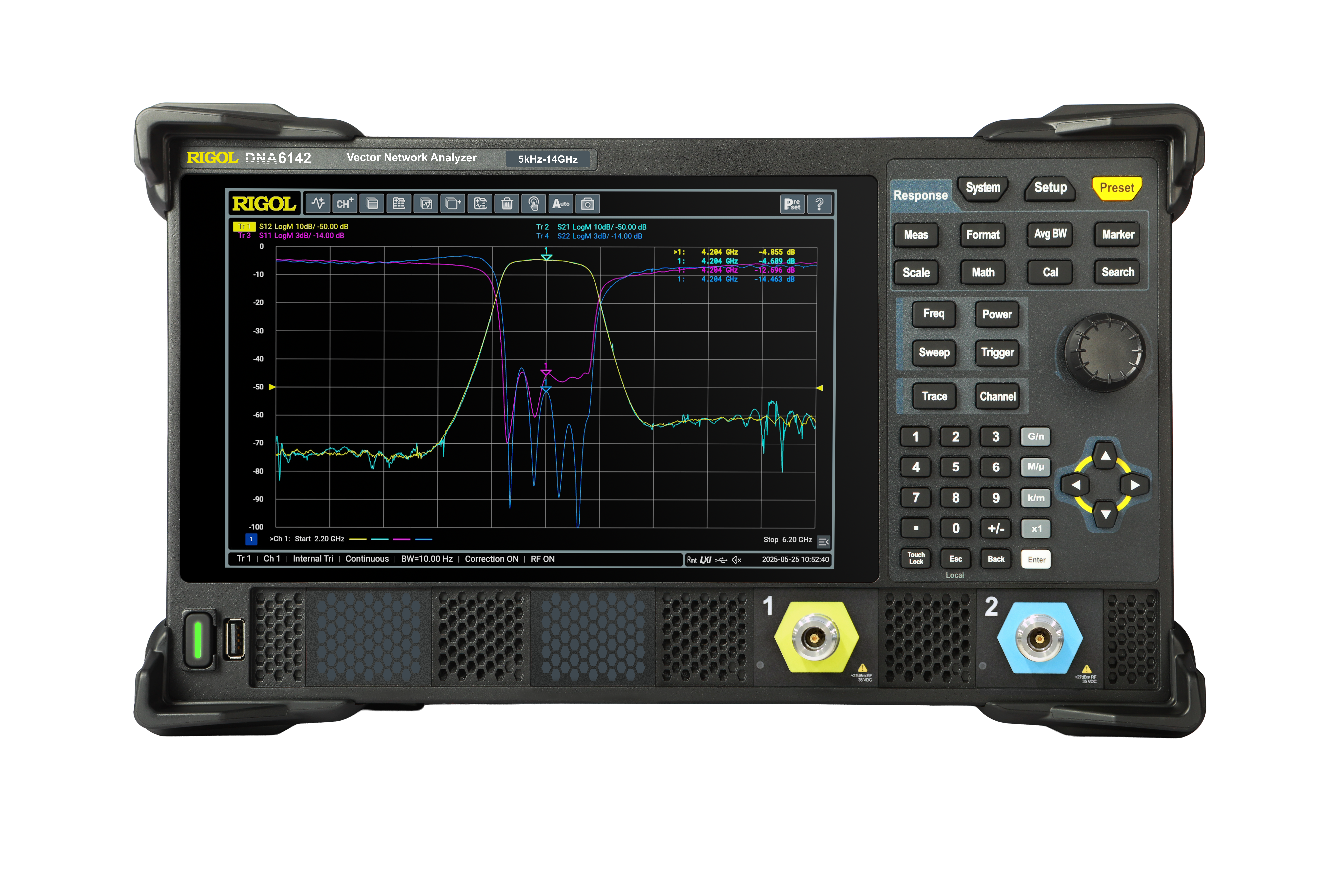

Векторный анализатор цепей RIGOL DNA6142 представляет собой профессиональный инструмент для разработчиков высокочастотных устройств. Расширенный частотный диапазон до 14 ГГц позволяет проводить характеризацию усилителей, фильтров, смесителей и антенн для спутниковых и радиолокационных приложений. Прибор сохраняет все ключевые особенности серии: высокий динамический диапазон (до 122 дБ тип. в диапазоне 8,5–14 ГГц), исключительно низкий уровень шума трассы (0,002 дБ тип.) и широкие возможности калибровки.

DNA6142 обеспечивает следующие ключевые характеристики:

• Диапазон частот: от 5 кГц до 14 ГГц;
• Количество портов: 2;
• Частотное разрешение: 1 Гц;
• Максимальная выходная мощность: +8 дБм (8,5–14 ГГц);
• Динамический диапазон: 117 дБ (спец.) / 122 дБ (тип.) в диапазоне 8,5–14 ГГц;
• Шум трассы: 0,002 дБ (тип.) по амплитуде, 0,022° (тип.) по фазе;
• Полоса промежуточной частоты (ПШВ): от 1 Гц до 10 МГц;
• Количество точек развертки: от 1 до 100 001;
• Выходной разъем: N-тип (розетка).

Особенности и преимущества

• Частотный диапазон до 14 ГГц: Позволяет тестировать устройства, работающие в Ku-диапазоне, включая спутниковые конвертеры, блоки питания и антенные системы.
• Высокий динамический диапазон: Типовое значение 122 дБ на частотах от 8,5 до 14 ГГц обеспечивает высокую точность при измерении компонентов с большими потерями и высоким КСВН.
• Низкий шум трассы: Типовое значение 0,002 дБ (ср.кв.) по амплитуде и 0,022° по фазе гарантирует стабильность и повторяемость.
• Гибкие возможности калибровки: Поддержка SOLT, OSL, Response, Enhanced Response и электронных калибраторов Ecal.
• Многофункциональность: Измерение S-параметров, импеданса, КСВН, групповой задержки, диаграммы Смита, полярной диаграммы, а также опции TDA и DTF.

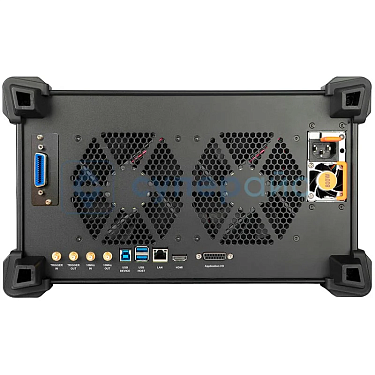

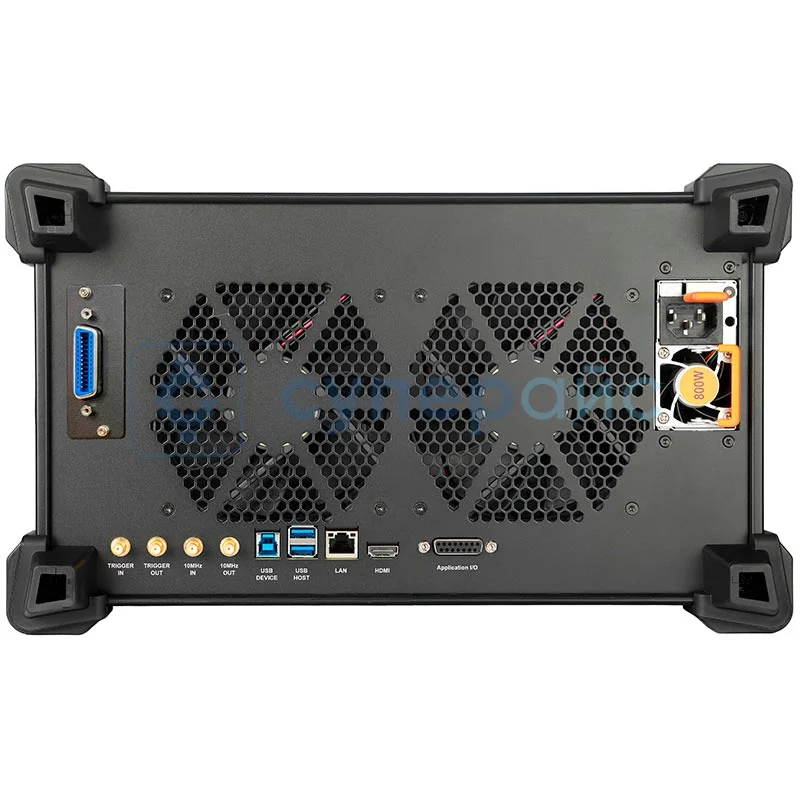

• Развитые интерфейсы: GPIB, Application I/O, LAN, USB 3.0, HDMI, Web-управление.
• Портативность и удобство: Компактный корпус и вес менее 11 кг, 10,1-дюймовый сенсорный экран.
• Надежность: Соответствие стандартам MIL-PRF-28800F, класс 3, трехлетняя гарантия.

Применение

• Разработка и тестирование спутникового оборудования (конвертеры, малошумящие усилители);
• Измерения в радиолокационных системах;
• Характеризация пассивных и активных СВЧ-компонентов;
• Научные исследования в области высоких частот.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки высокочастотных электронных устройств в телекоммуникациях, аэрокосмической отрасли и научных исследованиях.

Комплектация

• Векторный анализатор цепей RIGOL DNA6142;
• Кабель питания в соответствии со страной назначения.
