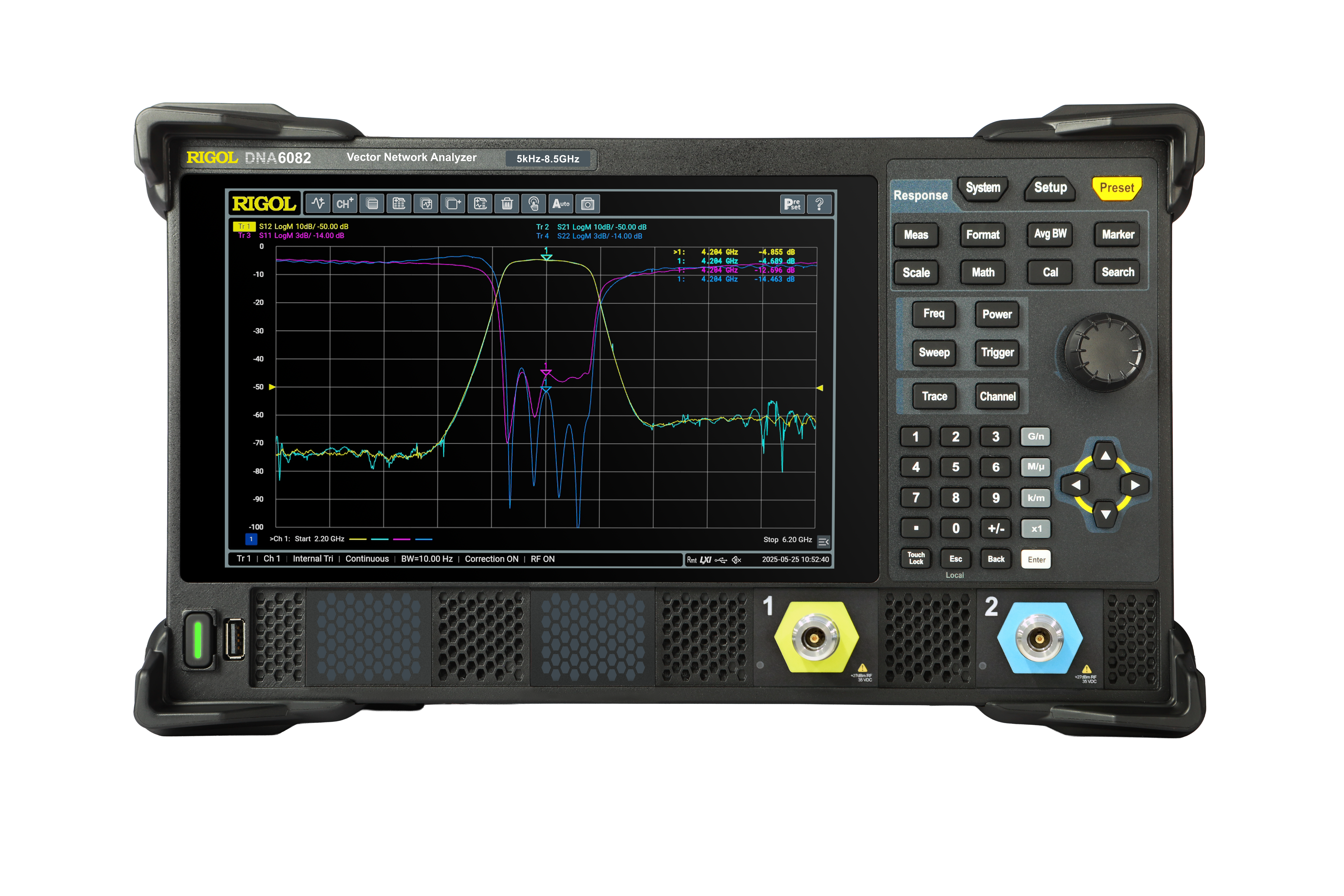

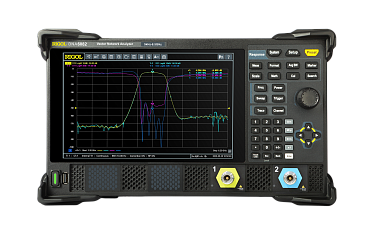

Векторный анализатор цепей RIGOL DNA6082 представляет собой современный измерительный прибор, разработанный для решения широкого круга задач в области разработки и производства электронных компонентов. Благодаря высокому динамическому диапазону (до 127 дБ тип.) и исключительно низкому уровню шума трассы (0,003 дБ тип.), он обеспечивает прецизионные измерения даже в сложных условиях. Расширенный набор интерфейсов, включая GPIB и Application I/O, позволяет легко интегрировать прибор в автоматизированные измерительные системы.

Прибор поддерживает множество методов калибровки, включая SOLT, Response, Enhanced Response и электронную калибровку (Ecal), что гарантирует высокую точность результатов. Интуитивно понятный 10,1-дюймовый сенсорный экран и поддержка удаленного управления через Web-интерфейс и SCPI-команды делают работу с анализатором максимально удобной.

DNA6082 обеспечивает следующие ключевые характеристики:

• Диапазон частот: от 5 кГц до 8,5 ГГц;
• Количество портов: 2;
• Частотное разрешение: 1 Гц;
• Максимальная выходная мощность: +10 дБм (до 6,5 ГГц), +8 дБм (6,5–8,5 ГГц);
• Динамический диапазон: 120 дБ (спец.) / 127 дБ (тип.) в диапазоне 10 МГц – 6,5 ГГц; 117 дБ (спец.) / 122 дБ (тип.) 6,5–8,5 ГГц;
• Шум трассы: 0,003 дБ (тип.) по амплитуде, 0,025° (тип.) по фазе;
• Полоса промежуточной частоты (ПШВ): от 1 Гц до 10 МГц;
• Количество точек развертки: от 1 до 100 001;
• Выходной разъем: N-тип (розетка).

Особенности и преимущества

• Широкий динамический диапазон: Типовое значение 127 дБ в основной части диапазона позволяет измерять устройства с высокими потерями и высоким коэффициентом стоячей волны.
• Исключительно низкий шум трассы: Типовое значение 0,003 дБ (ср.кв.) по амплитуде и 0,025° по фазе обеспечивает высочайшую стабильность и повторяемость измерений.
• Высокая точность и стабильность: Благодаря высокой стабильности опорного генератора (температурная стабильность <0,5 ppm) и малым собственным шумам гарантируются достоверные результаты.
• Гибкие возможности калибровки: Поддержка механических калибровочных наборов (SOLT, OSL, Response и др.) и электронных калибраторов Ecal для быстрой и точной коррекции ошибок.
• Многофункциональность: Встроенные режимы измерения S-параметров, импеданса, КСВН, групповой задержки, диаграммы Смита, полярной диаграммы, а также опциональные функции TDA и DTF.

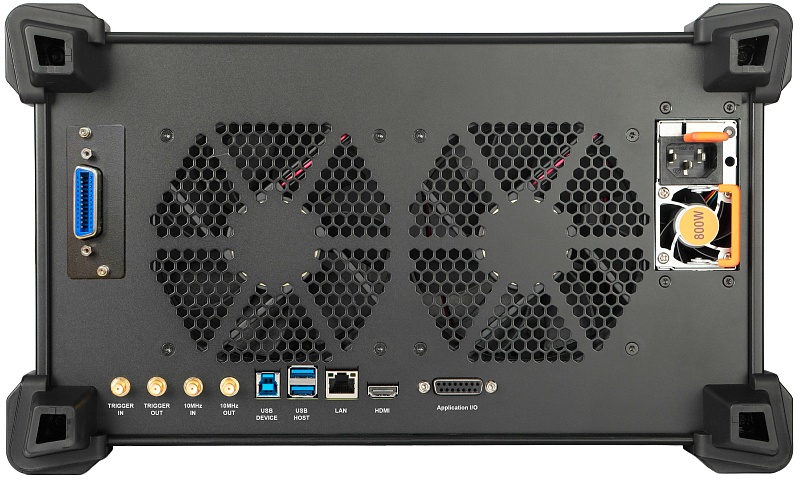

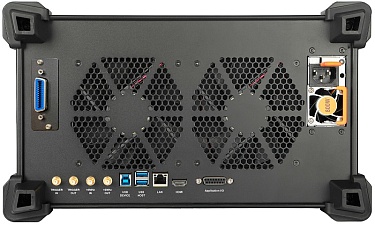

• Развитые интерфейсы для автоматизации: Наличие GPIB, Application I/O, LAN (10/100/1000 Base-T), USB 3.0 Host/Device, а также поддержка SCPI и Web-управления упрощают интеграцию в автоматизированные системы и удаленную работу.
• Портативность и удобство: Компактный корпус (358 x 215 x 300 мм) и вес менее 11 кг позволяют легко перемещать прибор. 10,1-дюймовый сенсорный экран и физические клавиши обеспечивают комфортное управление.
• Надежность и долговечность: Трехлетняя гарантия на основной блок и высокая устойчивость к механическим и климатическим воздействиям (соответствие MIL-PRF-28800F, класс 3).

Применение

• Разработка и тестирование радиочастотных компонентов (фильтры, усилители, антенны, кабели);
• Характеризация пассивных и активных СВЧ-устройств;
• Контроль качества и серийное производство;
• Исследования в области беспроводной связи (Wi-Fi, LTE, 5G Sub-6 ГГц);
• Образовательные лаборатории и научные исследования.

Назначение

Продукт предназначен для разработки, производства, тестирования и отладки электронных устройств в различных отраслях промышленности, телекоммуникациях, автомобильной электронике и научных исследованиях.

Комплектация

• Векторный анализатор цепей RIGOL DNA6082;
• Кабель питания в соответствии со страной назначения.
