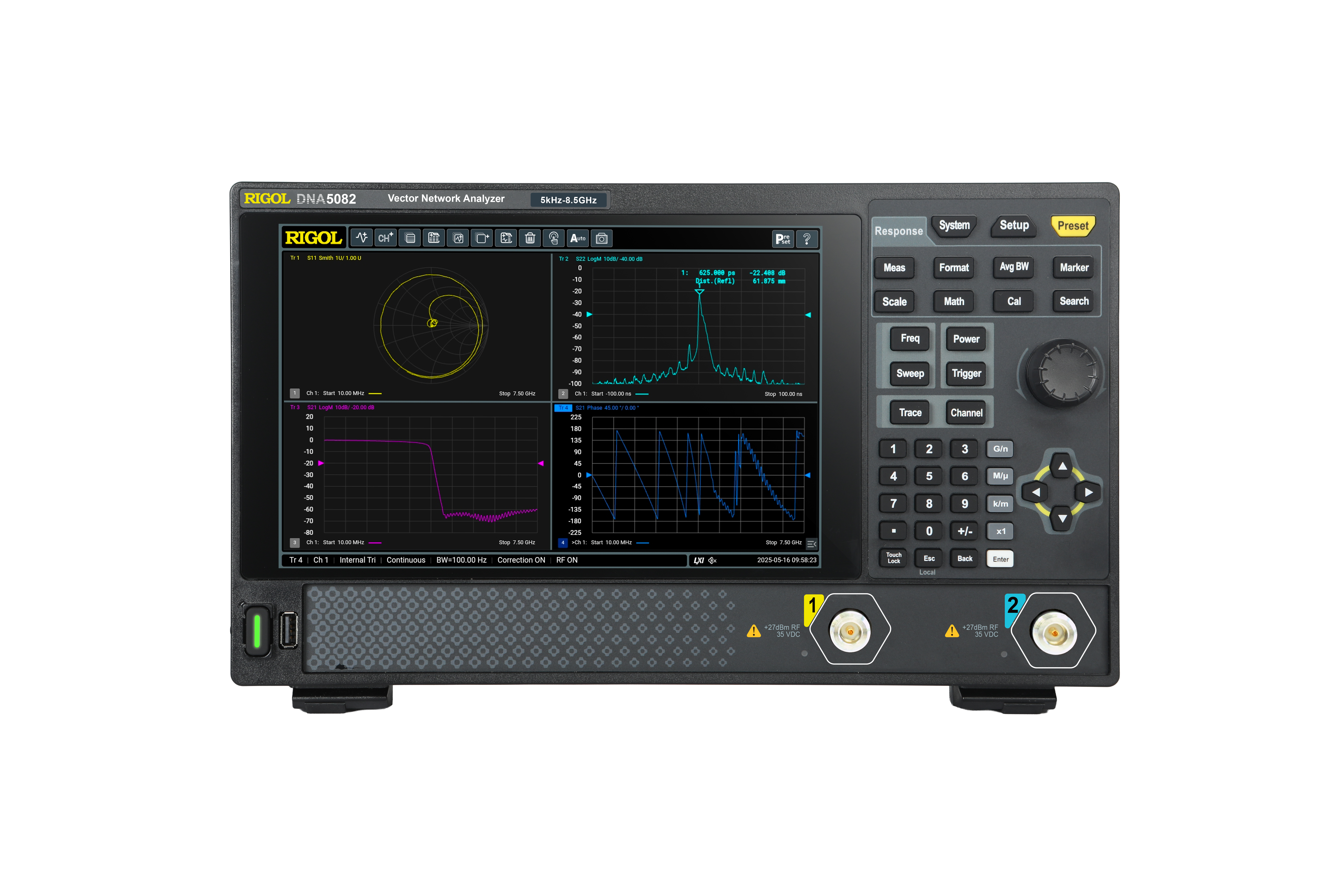

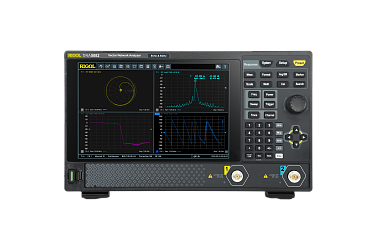

Векторный анализатор цепей RIGOL DNA5082 – это двухпортовый анализатор, расширяющий частотный диапазон до 8,5 ГГц. Он предназначен для решения более широкого круга задач, включая тестирование компонентов для систем связи 5G, Wi-Fi 6E, спутниковой связи и других приложений, работающих в диапазоне до 8,5 ГГц.

DNA5082 объединяет в себе функции измерения S-параметров, импеданса, КСВН, анализа во временной области (TDA, опционально), определения расстояния до неоднородности (DTF, опционально), встраивания/исключения тестовой оснастки и тестирования антенн.

Описание

Векторный анализатор цепей RIGOL DNA5082 представляет собой высокопроизводительный инструмент для разработчиков и производителей радиочастотных устройств. Сохраняя все преимущества младшей модели, он обеспечивает работу на частотах до 8,5 ГГц, что позволяет проводить характеризацию усилителей, фильтров, антенн и других компонентов для современных беспроводных систем.

Благодаря высокому динамическому диапазону (до 127 дБ тип. на частотах до 6,5 ГГц и 122 дБ тип. до 8,5 ГГц) и низкому уровню шума, анализатор гарантирует точные и воспроизводимые измерения даже для устройств с малыми потерями и высокими требованиями к чувствительности.

DNA5082 обеспечивает следующие ключевые характеристики:

• Диапазон частот: от 5 кГц до 8,5 ГГц;
• Количество портов: 2;
• Частотное разрешение: 1 Гц;
• Максимальная выходная мощность: +10 дБм (до 6,5 ГГц), +8 дБм (6,5–8,5 ГГц);
• Динамический диапазон: 120 дБ (спец.) / 127 дБ (тип.) до 6,5 ГГц; 117 дБ (спец.) / 122 дБ (тип.) 6,5–8,5 ГГц;
• Шум трассы: 0,005 дБ;
• Полоса промежуточной частоты (ПШВ): от 1 Гц до 10 МГц;
• Количество точек развертки: от 1 до 100 001;
• Выходной разъем: N-тип (розетка).

Особенности и преимущества

• Расширенный частотный диапазон до 8,5 ГГц: Позволяет тестировать устройства для диапазонов ISM, Wi-Fi 6E (6 ГГц) и emerging 5G sub-8 GHz приложений.
• Высокий динамический диапазон: Типовое значение 127 дБ на основных частотах и 122 дБ в верхней части диапазона обеспечивает уверенное измерение сильноточных и высокодобротных компонентов.
• Высокая точность и стабильность: Малый шум трассы (0,005 дБ) и высокая стабильность опорного генератора гарантируют достоверность результатов.
• Гибкие возможности калибровки: Поддержка SOLT, OSL, Response, Enhanced Response и электронных калибраторов Ecal.
• Многофункциональность: Измерение S-параметров, импеданса, КСВН, групповой задержки, диаграммы Смита, полярной диаграммы, а также опции TDA и DTF.
• Портативность и удобство: Компактный корпус и малый вес (менее 5 кг) позволяют использовать прибор как в лаборатории, так и в полевых условиях. 10,1-дюймовый сенсорный экран и удобное управление.
• Современные интерфейсы: LAN, USB 3.0, HDMI, Web-управление, входы/выходы опорного сигнала и триггера.

Программируемость: Поддержка SCPI для автоматизации измерений.
