Fluke 9500B и Fluke 9500C: эволюция эталона для поверки и калибровки осциллографов

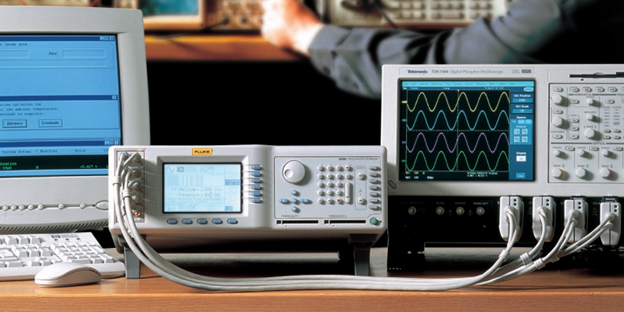

В метрологических лабораториях, где поверка и калибровка средств измерений являются ежедневной задачей, некоторое оборудование со временем приобретают особый статус. Его воспринимают не просто как часть парка измерительных приборов, а как надежный рабочий стандарт - фактически эталон в своем классе. Для многих метрологических служб именно таким эталоном на протяжении многих лет был Fluke 9500B.

Почему Fluke 9500B стал эталоном и ценится пользователями

Опытные метрологи знают, что на рынке существуют и другие решения для поверки и калибровки осциллографов. Например, в нашей стране калибраторы серии И1 (И1-9, И1-14, И1-15 и др.) исторически применялись (и все еще применяются) для проверки амплитудных и временных параметров осциллографов. Отдельные модели обеспечивают калибровку коэффициента отклонения, другие быстрые фронты (0,25 нс как у И1-15). Но по уровню автоматизации, универсальности и удобству работы с современными многоканальными цифровыми осциллографами они относятся скорее к специализированным и устаревшим решениям.

Упоминания заслуживают и решения компании Time Electronics (5041, 5045). Это компактные и практичные приборы для поверки аналоговых и цифровых осциллографов, таймеров, счетчиков и частотомеров, но их возможности по полосе и быстродействию ориентированы на менее высокочастотный парк приборов.

Также стоит упомянуть дополнительные опции калибровки осциллографов для снятых с производства универсальных калибраторов Fluke 5502A и 5522A или их преемников Fluke 5560A, 5550A и 5540A. Что является более универсальным многофункциональным решением, где необходимо калибровать не только осциллографы, но и мультиметры, калибраторы, измерители сопротивления, температуры и давления. Однако, как специализированная система для высокочастотной калибровки именно осциллографов они уступают удобной архитектуре 9500B.

Главное достоинство 9500B заключается в том, что он перекрывает весь комплекс задач калибровки осциллографа. Он позволяет проверять вертикальный канал, полосу пропускания, импульсную характеристику, погрешность по частоте, входное сопротивление, емкость, токовые пробники и другие функции.

Принципиально важная технология калибратора 9500B - активная измерительная головка (Active Head). В большинстве калибраторов сигнал от калибратора до осциллографа проходит через кабели, переходники, коммутаторы и согласующие элементы. На высоких частотах каждый такой элемент становится источником неопределенности: отражения, рассогласование, износ разъемов, разная длина трактов, нестабильность контактов. В 9500B значительная часть формирования и коммутации сигнала была перенесена в активную головку, которая подключается непосредственно ко входу осциллографа. Это делало результат более воспроизводимым и снизило зависимость от внешней оснастки.

В свое время 9500B предложил очень сильный набор характеристик. В зависимости от конфигурации он обеспечивает синусоидальный сигнал с нормированным уровнем амплитуды (leveled sine) до 600 МГц, 1,1 ГГц или 3,2 ГГц, а с головкой 9560-FLK до 6 ГГц. Для проверки быстродействия используются фронты 500 пс, 150 пс, 70 пс и 25 пс. По сути, это не просто калибратор, а масштабируемая рабочая станция для осциллографов разных классов.

Именно поэтому 9500B долгое время воспринимался как практический эталон: он сочетал точность, автоматизацию, гибкость конфигурации и удобство при поверке и калибровке осциллографов.

Но даже самые удачные технические решения со временем проходят через естественный жизненный цикл. Fluke 9500B снят с производства, а парк современных осциллографов изменился: выросло число четырехканальных приборов, повысились требования к скорости выполнения процедур, к удобству интерфейса, к воспроизводимости результатов и к снижению влияния человеческого фактора. Именно в этом контексте логично рассматривать Fluke 9500C - не как «замену ради замены», а как развитие хорошо знакомой концепции 9500B.

Что изменилось с появлением Fluke 9500C

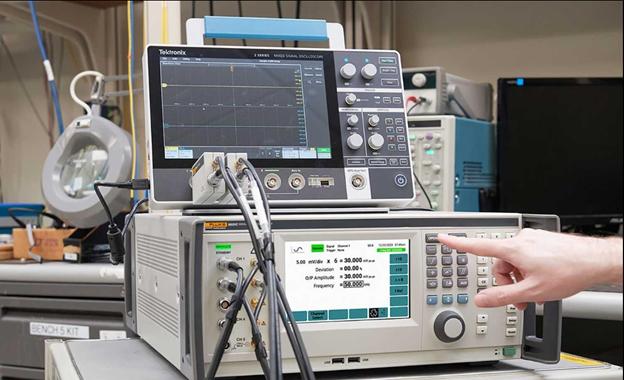

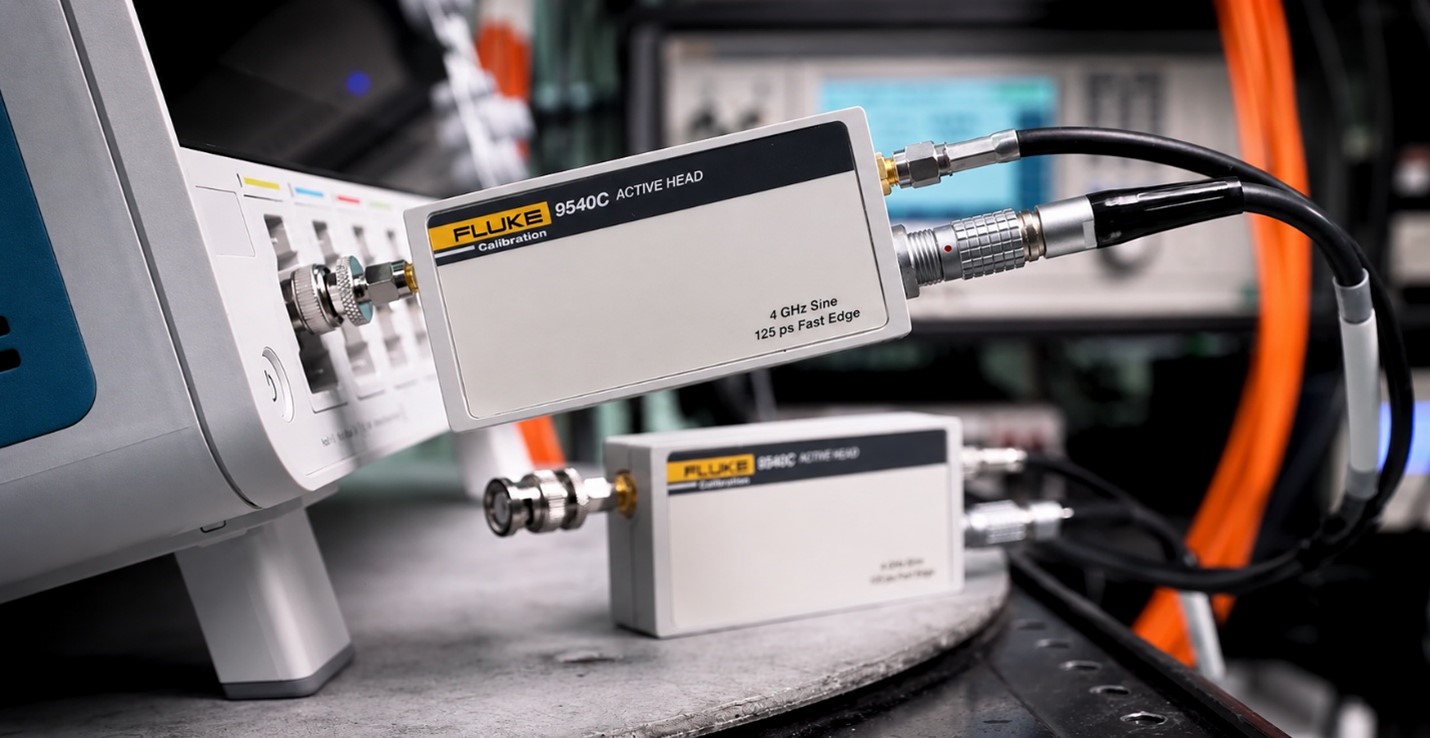

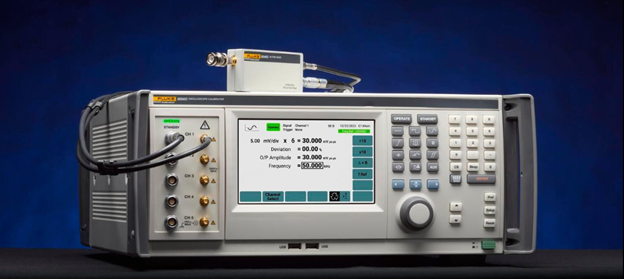

Fluke 9500C сохраняет основную идею семейства: активные головки, автоматизацию, минимизацию ручных переключений и работу непосредственно у входа осциллографа. Однако новая модель ориентирована на современную лабораторную эксплуатацию.

Ключевой акцент 9500C - производительность и удобство при калибровке современных многоканальных осциллографов. Система поддерживает 4 канала плюс внешний триггер, одновременный вывод на все каналы и работу с существующими процедурами 9500B. Это особенно важно для лабораторий, где уже накоплена база процедур, обучен персонал и выстроен процесс поверки или калибровки. Переход на 9500C в этом случае не требует полной перестройки методик с нуля.

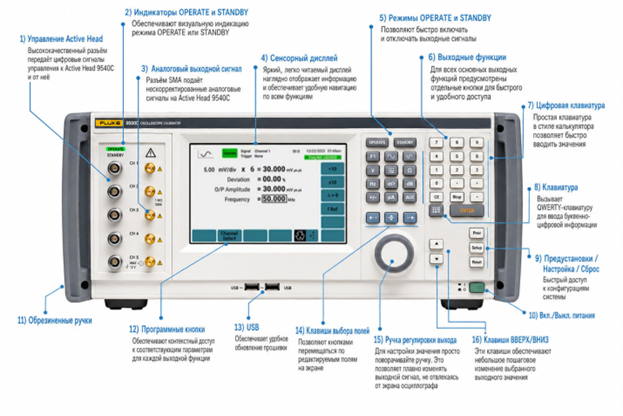

Важное отличие - обновленная аппаратная и пользовательская часть. У 9500C есть современный сенсорный 7-дюймовый интерфейс, стандартные интерфейсы IEEE-488.2 (GPIB), USB и Ethernet, а также более современная логика эксплуатации. Для лаборатории это означает меньше зависимости от устаревших коммуникационных решений и более удобное включение прибора в современную инфраструктуру.

Сравнение Fluke 9500B и Fluke 9500C

Где Fluke 9500C лучше

Первое и самое очевидное преимущество 9500C - актуальность платформы. Для лаборатории это вопрос не только характеристик, но и жизненного цикла: доступность поставки, сервисная поддержка, современная коммуникация, развитие программной среды и совместимость с текущими требованиями автоматизации.

Второе преимущество - работа с многоканальными осциллографами. Современная поверка редко ограничивается двухканальными приборами. Четыре канала стали нормой, и именно здесь одновременный вывод на все каналы дает заметный выигрыш: меньше переключений, меньше ручных операций, меньше риск ошибки оператора, выше повторяемость.

Третье преимущество - улучшенная точность по ряду базовых функций. Например, для напряжения постоянного тока у 9500C заявлена лучшая точность, что особенно важно при калибровке вертикального отклонения цифровых осциллографов с высокой разрядностью.

Четвертое преимущество - современная эксплуатация. USB, Ethernet и сенсорный интерфейс могут показаться второстепенными по сравнению с гигагерцами и пикосекундами, но в реальной лаборатории именно такие вещи влияют на скорость работы, удобство интеграции и снижение простоев.

Где Fluke 9500C уступает 9500B

Главное ограничение 9500C по сравнению с максимально укомплектованным 9500B - верхняя граница полосы. Fluke 9500B с головкой 9560 мог обеспечивать синус до 6 ГГц, тогда как 9500C ориентирован на диапазон до 4,2 ГГц. Если лаборатория регулярно обслуживает осциллографы по методикам, где требуется калибровка выше 4,2 ГГц, то этот момент необходимо учитывать.

Второй момент - специализированные сверхбыстрые импульсные задачи. 9500B может комплектоваться активной головкой 9550 с фронтом 25 пс. Это не массовая повседневная задача, но для отдельных лабораторий, работающих с высокоскоростными или стробоскопическими осциллографами, такая возможность могла бы быть важной. 9500C закрывает основной современный парк до 4,2 ГГц, но не является прямой заменой всех специализированных конфигураций 9500B.

Третий момент - уже существующая инфраструктура. Если в лаборатории есть исправный 9500B, набор активных головок, отработанные процедуры и парк приборов в основном до 3,2 ГГц или до 6 ГГц, то переход на 9500C должен быть не эмоциональным, а экономически и технически обоснованным. Новый прибор лучше как долгосрочная платформа, но не во всех случаях он автоматически перекрывает уникальные возможности прошлой модели 9500B.

Стоит ли менять свой Fluke 9500B на Fluke 9500C или нет?

Fluke 9500B был и остается важной вехой в истории калибровки осциллографов. Его можно справедливо назвать эталоном своего времени. Он был точным, удобным, автоматизируемым и позволял выполнять сложные процедуры с высокой повторяемостью. Для многих лабораторий именно он сформировал стандарт того, как должна выглядеть профессиональная калибровка осциллографов.

Fluke 9500C не отменяет ценность 9500B. Он развивает ту же идею, но делает ее более соответствующей сегодняшним требованиям: современный интерфейс, актуальные коммуникации, одновременная многоканальная работа, улучшенная точность по базовым функциям и совместимость с процедурами 9500B.

Если основной парк лаборатории - это современные цифровые осциллографы до 4 ГГц, особенно четырехканальные, то переход на 9500C выглядит логичным и технически оправданным. Он повышает производительность, снижает количество ручных операций и дает более современную платформу на будущее.

Если же лаборатория регулярно работает с задачами выше 4 ГГц или использует специализированные возможности 9500B, например синусоидальный сигнал до 6 ГГц или 25-пикосекундную головку, то 9500C следует рассматривать не как полную замену «один к одному», а как современный основной калибратор для массовой нагрузки, при возможном сохранении 9500B для отдельных высокочастотных задач.

Именно такой подход выглядит наиболее взвешенным: уважать 9500B как проверенный эталон, но понимать, что для большинства современных лабораторий следующим рабочим стандартом становится Fluke 9500C.
