Производитель: Fluke Calibration
Гарантийный срок (мес.): 24
Госреестр: 70345-18 до 19.02.2023

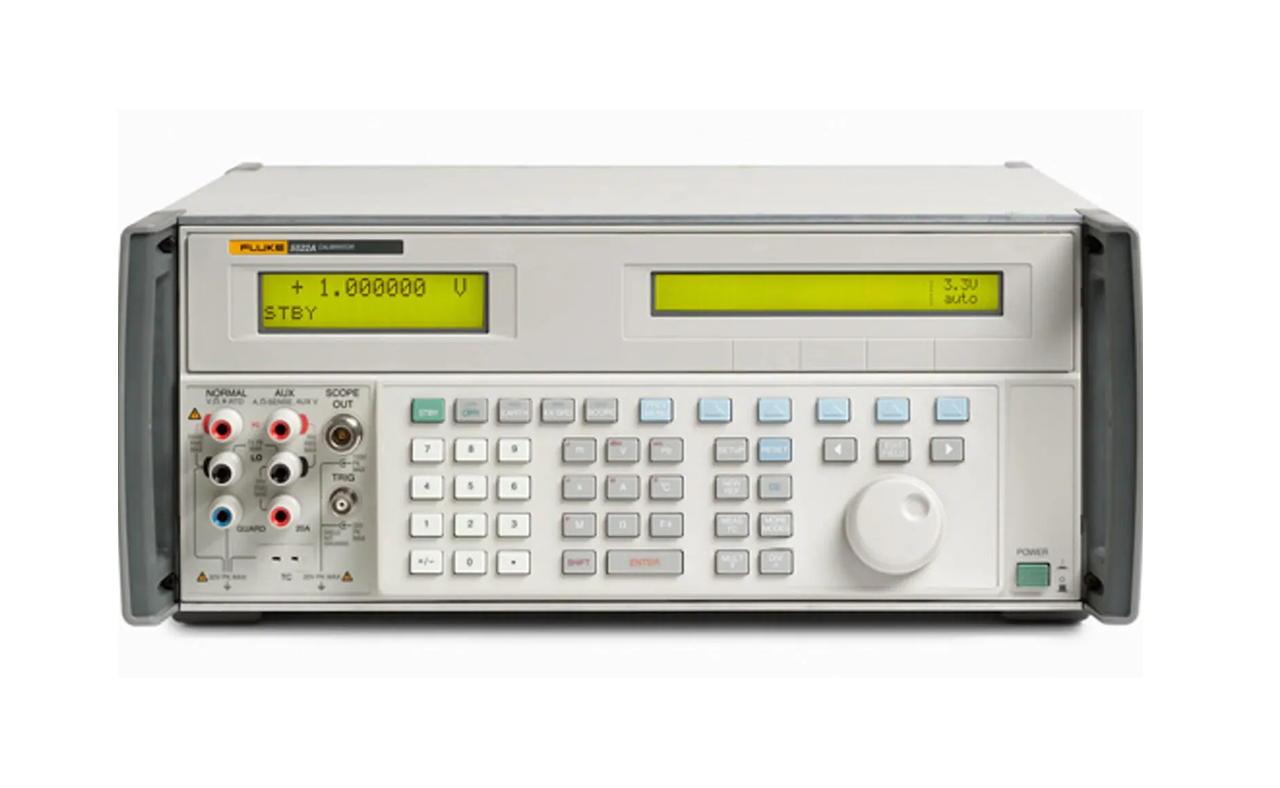

Fluke 5522A — флагманский продукт компании Fluke Calibration в классе многофункциональных калибраторов. Прибор объединяет в одном корпусе возможности калибратора напряжения, тока, сопротивления, ёмкости и температуры, что позволяет метрологической лаборатории существенно сократить парк эталонного оборудования и снизить совокупную стоимость владения.

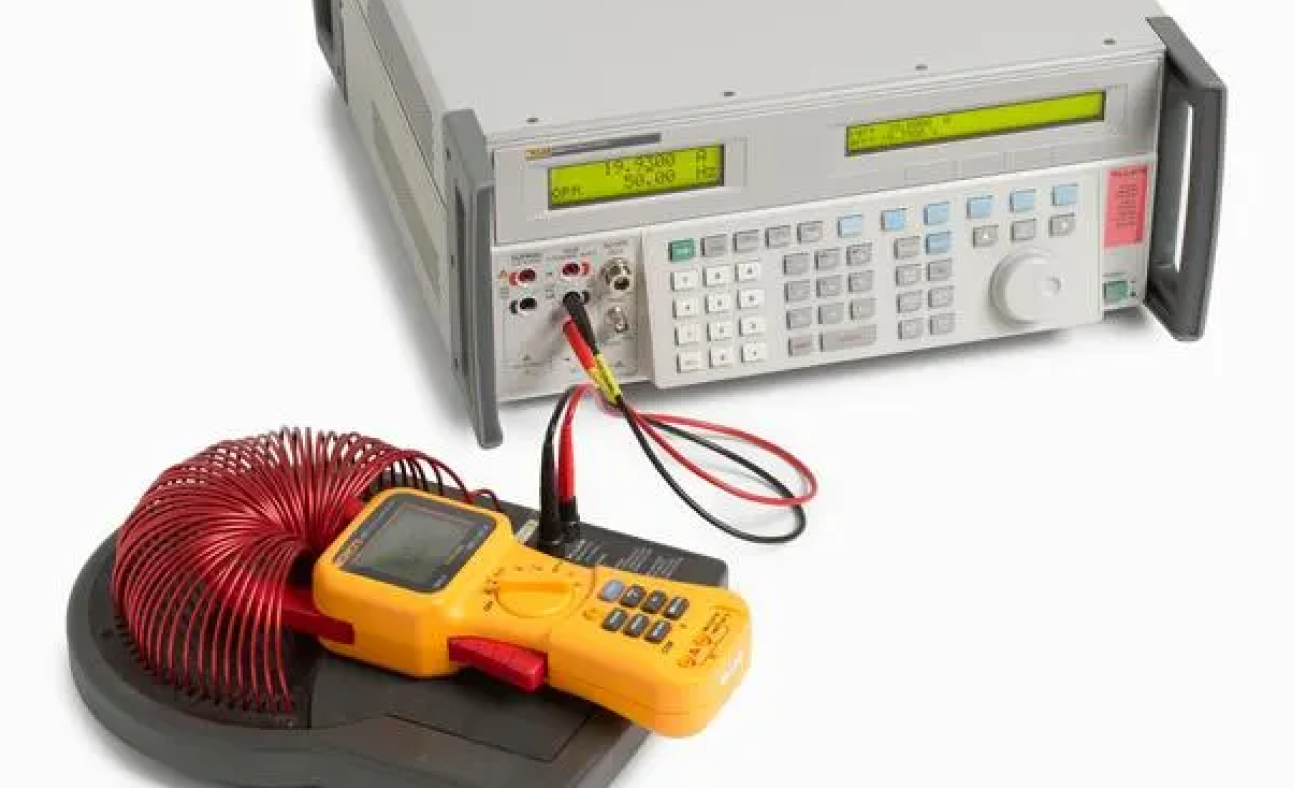

Концепция «всё в одном» особенно актуальна для лабораторий, выполняющих поверку разнородного измерительного парка: цифровых мультиметров, клещей тока, ваттметров, анализаторов гармоник, самописцев, датчиков давления, термометров — всё это охватывается одним прибором без переключения между стендами.
Прибор воспроизводит постоянное напряжение от 0 до ±1020 В с разрешением до 0,1 мкВ на младшем поддиапазоне. Переменное напряжение — от 1 мВ до 1020 В в диапазоне частот 10 Гц — 500 кГц. Поддерживаются четыре формы сигнала:
А также генерация гармоник (2–50-я гармоника) при основной частоте 10–600 Гц. Постоянный ток воспроизводится от 0 до ±20,5 А, переменный — от 29 мкА до 20,5 А в полосе 10 Гц — 30 кГц.
В режиме двойного выхода прибор одновременно выдаёт два напряжения или напряжение и ток с управляемым сдвигом фаз (0° — ±179,99° с шагом 0,01°). Это позволяет имитировать мощность однофазной и трёхфазной сети (до 20,9 кВт) для поверки:
Воспроизведение сопротивления — плавно от 0 до 1100 МОм. Поддерживаемые режимы подключения:
Ёмкость — от 220 пФ до 110 мФ (поддерживается как для RC-метров переменного тока, так и для приборов заряд/разряд).
Прибор воспроизводит сигналы 11 типов термопар и 8 типов терморезисторов.
Поддерживаемые типы термопар:
Поддерживаемые типы RTD:
Можно как воспроизводить, так и измерять температуру по сигналу термопары. Разрешение — 0,01 °C для термопар, 0,003 °C для ТС.
Через разъём на задней панели подключаются любые из 29 модулей давления серии Fluke 700, что обеспечивает поверку датчиков давления и манометров без дополнительного эталонного оборудования.

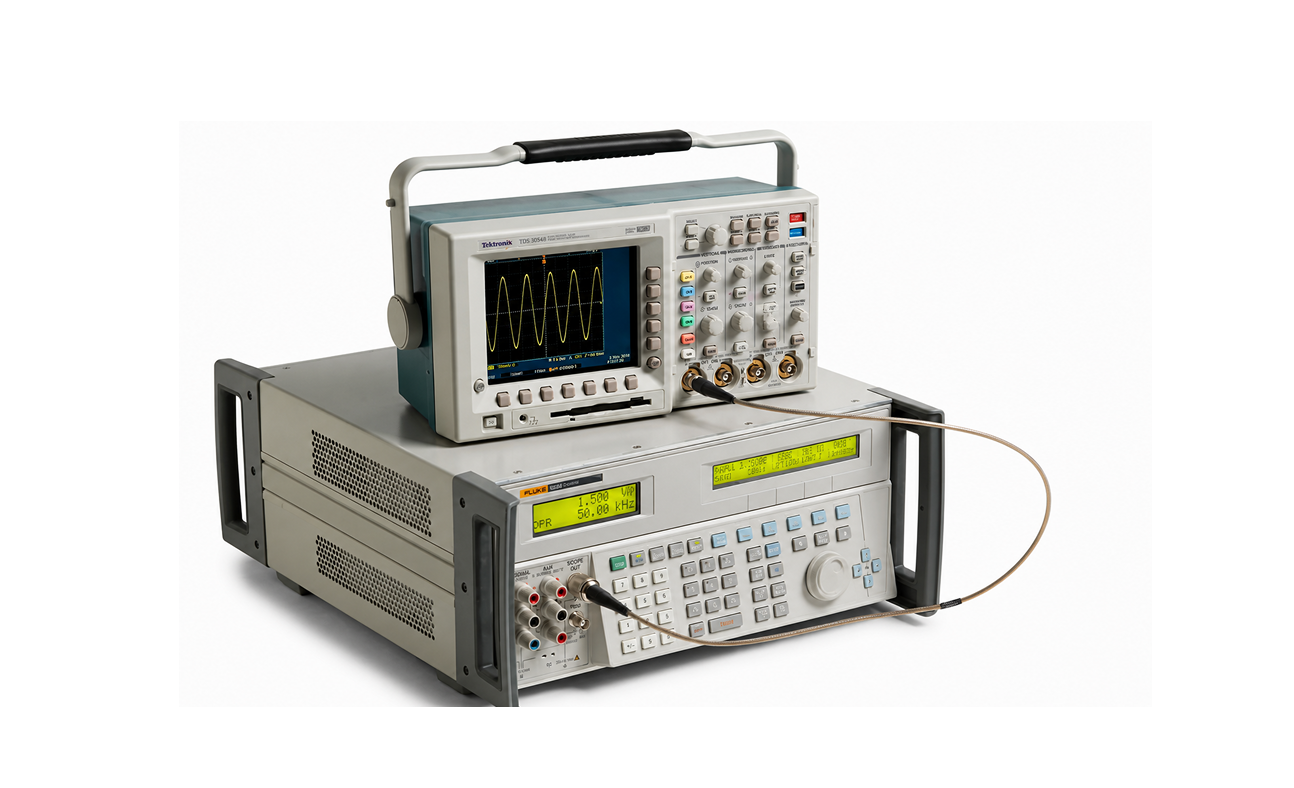

Опция калибровки осциллографов (5522A/6 или 5522A/1GHZ)
Опция Power Quality (5522A-PQ)
Схема защиты выходных терминалов — одна из ключевых особенностей 5522A:

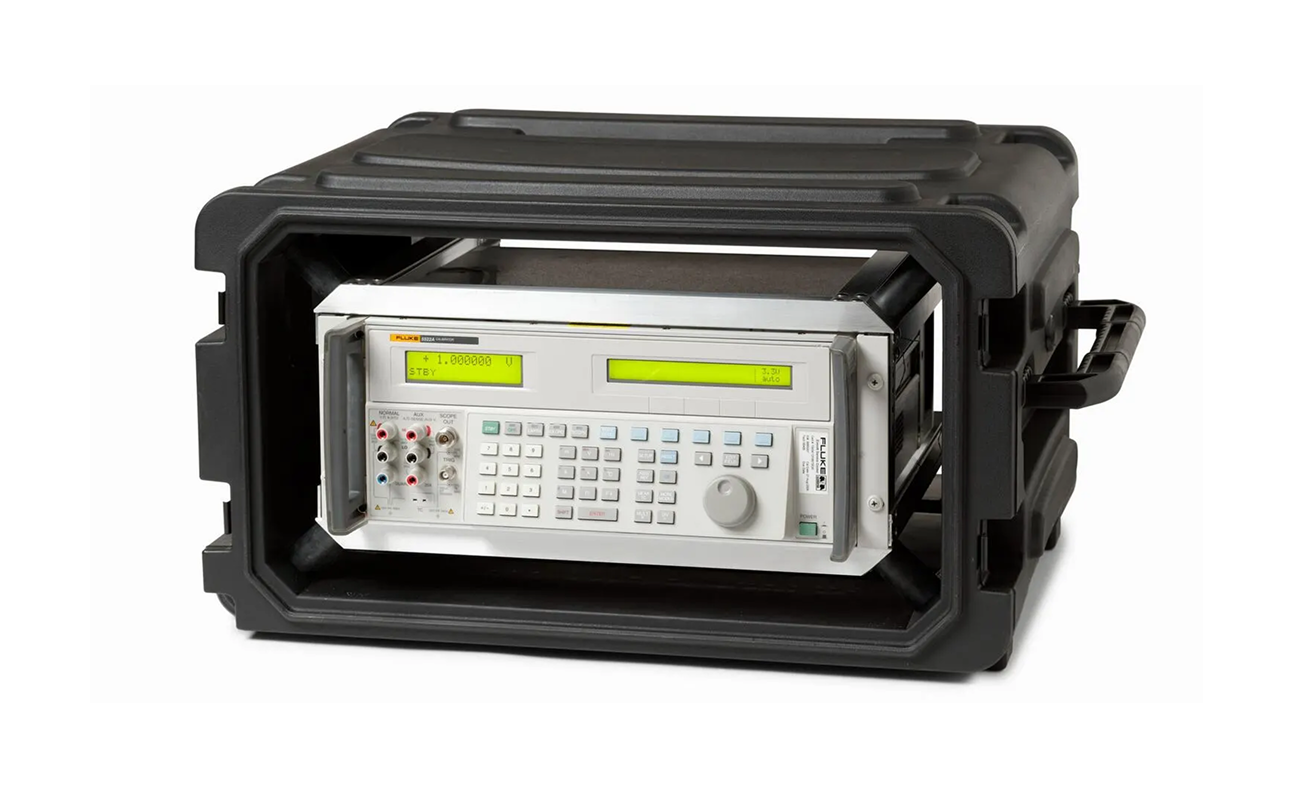

Корпус оснащён эргономичными рукоятками, а опциональный транспортировочный кейс с амортизацией, встроенными ручками и колёсами позволяет использовать 5522A непосредственно в кейсе, не снимая передних и задних панелей — идеально для выездной поверки.
Прибор полностью управляется через интерфейсы IEEE-488 (GPIB) и RS-232. Поддерживается ПО MET/CAL Plus — отраслевой стандарт для автоматизированной поверки с документированием результатов согласно ISO 17025. Возможности ПО:

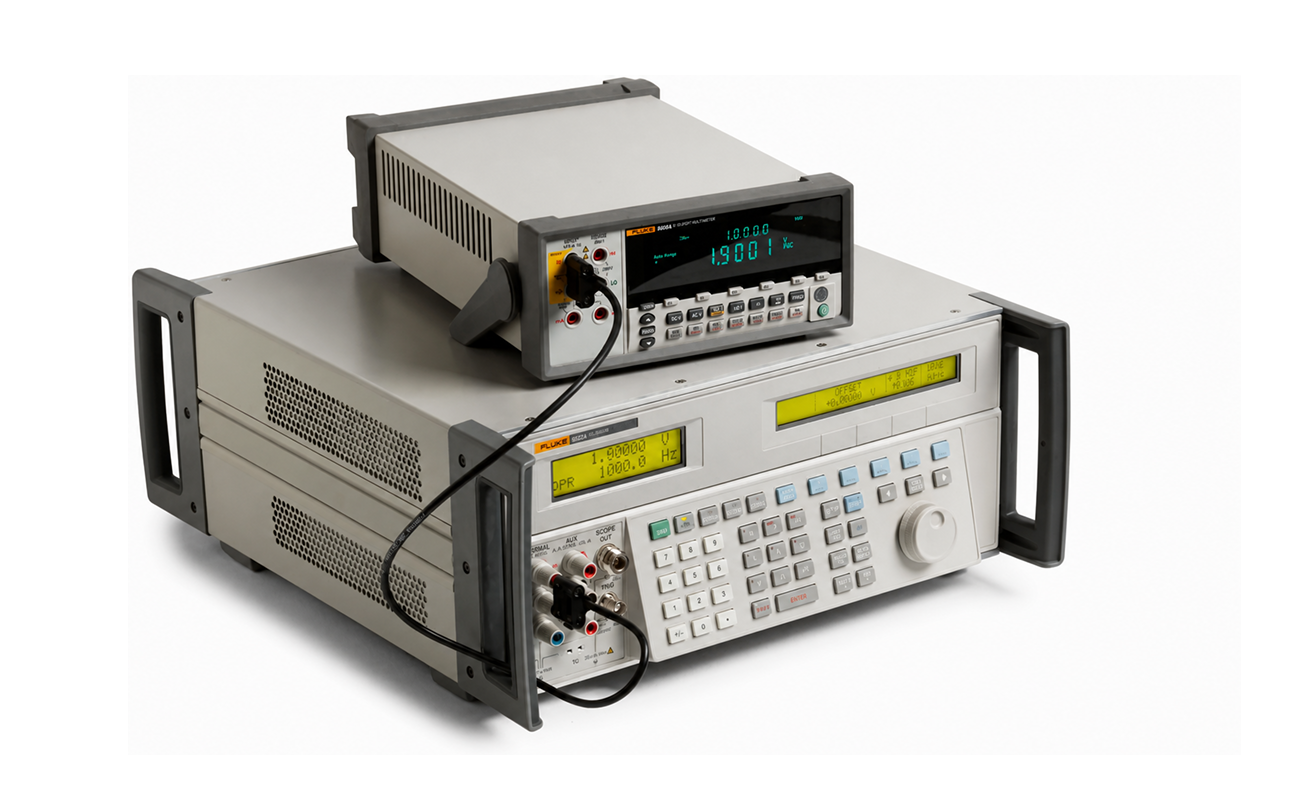

С помощью Fluke 5522A можно поверять следующие типы оборудования:
За более подробной информацией и помощью в подборе оборудования Вы можете обращаться к нашим менеджерам любым удобным способом: воспользоваться формой обратной связи на сайте, по телефону: +7 (383) 203-10-00 или по e-mail: info@alfa-instr.ru.
| Модель | Описание |
|---|---|
| 5522A | Базовая версия |
| 5522A/6 | С опцией калибровки осциллографов до 600 МГц |
| 5522A/1GHZ | С опцией калибровки осциллографов до 1100 МГц |
| 5522A-PQ | С опцией Power Quality |
| 5522A-PQ/6 | С опциями Power Quality и 600 МГц |
| 5522A-PQ/1GHZ | С опциями Power Quality и 1100 МГц |
| Функция / Параметр | Диапазон / Значение |
|---|---|
| Постоянное напряжение | 0 до ±1020 В |
| Постоянный ток | 0 до ±20,5 А |
| Переменное напряжение | 1 мВ — 1020 В; 10 Гц — 500 кГц |
| Вольт/герц | 1000 В @ 10 кГц / 330 В @ 100 кГц |
| Переменный ток | 29 мкА — 20,5 А; 10 Гц — 30 кГц |
| Формы сигнала | Синус, меандр, треугольник, усечённый синус |
| Сопротивление | 0 Ом — 1100 МОм (плавно) |
| Ёмкость | 220 пФ — 110 мФ |
| Мощность (имитация нагрузки) | до 20,9 кВт |
| Управление фазой | 0° — ±179,99°, шаг 0,01° |
| Термопары (воспр. и изм.) | B, C, E, J, K, L, N, R, S, T, U; разрешение 10 мкВ/°C |
| ТС (RTD) — воспроизведение | Pt 385-100Ω, Pt 3926-100Ω, Pt 3916-100Ω, Pt 385-200Ω, Pt 385-500Ω, Pt 385-1000Ω, PtNi 385-120Ω (Ni120), Cu 427-10Ω |
| Интерфейсы | RS-232, IEEE-488 (GPIB) |
| Синхронизация фазы | Есть (Phase lock) |
| Нестабильность частоты | < 2,5 ppm |
| Внешняя опорная частота | 10 МГц (вход/выход) |
| Опция: осциллограф | Синусоида 5 мВ — 5,5 Впп; 50 кГц — 600 МГц (до 3,5 Впп до 1,1 ГГц); фронт < 300 пс |
| Опция: Power Quality | Гармоники, флаттер, провалы/выбросы (IEC) |
| Калибровочная документация | Протокол поверки с аккредитацией по ISO/IEC 17025 включён |
| Параметр | Значение |
|---|---|
| Прогрев | 30 мин (или удвоенное время простоя) |
| Время установления | < 5 с для всех функций и поддиапазонов |
| Рабочая температура | 0 °C … +50 °C |
| Температура калибровки (tcal) | +15 °C … +35 °C |
| Температура хранения | –20 °C … +70 °C |
| Температурный коэффициент | 10 % от спецификации / °C за пределами tcal ±5 °C |
| Относительная влажность (эксплуатация) | < 80 % до 30 °C; < 70 % до 40 °C; < 40 % до 50 °C |
| Относительная влажность (хранение) | < 95 %, без конденсата |
| Рабочая высота | до 3050 м (10 000 фут) |
| Высота при транспортировке | до 12 200 м (40 000 фут) |
| Соответствие безопасности | EN/IEC 61010-1:2001, CAN/CSA C22.2 No. 61010-1-04, ANSI/UL 61010-1:2004 |
| Соответствие ЭМС | EN/IEC 61326-1:2006 |
| Напряжение питания | 100/120/220/240 В (выбирается) |
| Частота сети | 47 — 63 Гц |
| Потребляемая мощность | 600 ВА |
| Габариты (В×Ш×Г) | 17,8 × 43,2 × 47,3 см (7" × 17" × 18,6") |
| Масса (без опций) | 22 кг (49 фунт) |
| Доверительная вероятность спецификаций | 99 % |
| Диапазон | Разрешение | 90 дней | 1 год | 24 ч, ±1 °C |
|---|---|---|---|---|
| 0 — 329,9999 мВ | 0,1 мкВ | ±(15 ppm + 1 мкВ) | ±(20 ppm + 1 мкВ) | ±(3 ppm + 1 мкВ) |
| 0 — 3,299999 В | 1 мкВ | ±(9 ppm + 2 мкВ) | ±(11 ppm + 2 мкВ) | ±(2 ppm + 1,5 мкВ) |
| 0 — 32,99999 В | 10 мкВ | ±(10 ppm + 20 мкВ) | ±(12 ppm + 20 мкВ) | ±(2 ppm + 15 мкВ) |
| 30 — 329,999 В | 100 мкВ | ±(15 ppm + 150 мкВ) | ±(18 ppm + 150 мкВ) | ±(2,5 ppm + 100 мкВ) |
| 100 — 1020,000 В | 1 мВ | ±(15 ppm + 1500 мкВ) | ±(18 ppm + 1500 мкВ) | ±(3 ppm + 300 мкВ) |
| Диапазон | Разрешение | 90 дней | 1 год |
|---|---|---|---|
| 0 — 329,999 мкА | 1 нА | ±(120 ppm + 0,02 мкА) | ±(150 ppm + 0,02 мкА) |
| 0 — 3,29999 мА | 0,01 мкА | ±(80 ppm + 0,05 мкА) | ±(100 ppm + 0,05 мкА) |
| 0 — 32,9999 мА | 0,1 мкА | ±(80 ppm + 0,25 мкА) | ±(100 ppm + 0,25 мкА) |
| 0 — 329,999 мА | 1 мкА | ±(80 ppm + 2,5 мкА) | ±(100 ppm + 2,5 мкА) |
| 0 — 1,09999 А | 10 мкА | ±(160 ppm + 40 мкА) | ±(200 ppm + 40 мкА) |
| 1,1 — 2,99999 А | 10 мкА | ±(300 ppm + 40 мкА) | ±(380 ppm + 40 мкА) |
| 0 — 10,9999 А | 100 мкА | ±(380 ppm + 500 мкА) | ±(500 ppm + 500 мкА) |
| 11 — 20,5 А | 100 мкА | ±(800 ppm + 750 мкА) | ±(1000 ppm + 750 мкА) |
| Диапазон | Частота | Разрешение | 90 дней | 1 год | Макс. искажения |
|---|---|---|---|---|---|
| 33,999 мВ | 10 — 45 Гц | 1 мкВ | ±(600 ppm + 6 мкВ) | ±(800 ppm + 6 мкВ) | 0,15 % + 90 мкВ |
| 33,999 мВ | 45 Гц — 10 кГц | 1 мкВ | ±(120 ppm + 6 мкВ) | ±(150 ppm + 6 мкВ) | 0,035 % + 90 мкВ |
| 33,999 мВ | 10 — 20 кГц | 1 мкВ | ±(160 ppm + 6 мкВ) | ±(200 ppm + 6 мкВ) | 0,06 % + 90 мкВ |
| 33,999 мВ | 20 — 50 кГц | 1 мкВ | ±(800 ppm + 6 мкВ) | ±(1000 ppm + 6 мкВ) | 0,15 % + 90 мкВ |
| 33,999 мВ | 50 — 100 кГц | 1 мкВ | ±(3000 ppm + 12 мкВ) | ±(3500 ppm + 12 мкВ) | 0,25 % + 90 мкВ |
| 33,999 мВ | 100 — 500 кГц | 1 мкВ | ±(6000 ppm + 50 мкВ) | ±(8000 ppm + 50 мкВ) | 0,30 % + 90 мкВ |
| 329,999 мВ | 45 Гц — 10 кГц | 1 мкВ | ±(140 ppm + 8 мкВ) | ±(145 ppm + 8 мкВ) | 0,035 % + 90 мкВ |
| 3,29999 В | 45 Гц — 10 кГц | 10 мкВ | ±(140 ppm + 60 мкВ) | ±(150 ppm + 60 мкВ) | 0,035 % + 200 мкВ |
| 32,9999 В | 45 Гц — 10 кГц | 10 мкВ | ±(125 ppm + 600 мкВ) | ±(150 ppm + 600 мкВ) | 0,035 % + 2 мВ |
| 329,999 В | 45 Гц — 1 кГц | — | ±(150 ppm + 2000 мкВ) | ±(190 ppm + 2000 мкВ) | 0,15 % + 10 мВ |
| 329,999 В | 1 — 10 кГц | — | ±(160 ppm + 6000 мкВ) | ±(200 ppm + 6000 мкВ) | 0,05 % + 10 мВ |
| 1020 В | 45 Гц — 1 кГц | — | ±(250 ppm + 10000 мкВ) | ±(300 ppm + 10000 мкВ) | 0,15 % + 30 мВ |
| 1020 В | 1 — 5 кГц | — | ±(200 ppm + 10000 мкВ) | ±(250 ppm + 10000 мкВ) | 0,07 % + 30 мВ |
| Диапазон | Частота | 90 дней | 1 год |
|---|---|---|---|
| 29 — 329,99 мкА | 45 Гц — 1 кГц | ±(0,1 % + 0,1 мкА) | ±(0,125 % + 0,1 мкА) |
| 0,33 — 3,29999 мА | 45 Гц — 1 кГц | ±(0,08 % + 0,15 мкА) | ±(0,1 % + 0,15 мкА) |
| 3,3 — 32,9999 мА | 45 Гц — 1 кГц | ±(0,035 % + 2 мкА) | ±(0,04 % + 2 мкА) |
| 33 — 329,999 мА | 45 Гц — 1 кГц | ±(0,035 % + 20 мкА) | ±(0,04 % + 20 мкА) |
| 0,33 — 2,99999 А | 45 Гц — 1 кГц | ±(0,036 % + 100 мкА) | ±(0,05 % + 100 мкА) |
| 3 — 20,5 А | 45 — 100 Гц | ±(0,05 % + 2000 мкА) | ±(0,06 % + 2000 мкА) |
| 3 — 20,5 А | 100 Гц — 1 кГц | ±(0,08 % + 2000 мкА) | ±(0,10 % + 2000 мкА) |
| 11 — 20,5 А | 45 — 100 Гц | ±(0,1 % + 5000 мкА) | ±(0,12 % + 5000 мкА) |
| Диапазон | Разрешение | 90 дней | 1 год |
|---|---|---|---|
| 0 — 10,9999 Ом | 0,0001 Ом | ±(35 ppm + 0,01 Ом) | ±(40 ppm + 0,01 Ом) |
| 11 — 32,9999 Ом | 0,0001 Ом | ±(33 ppm + 0,015 Ом) | ±(28 ppm + 0,015 Ом) |
| 33 — 109,9999 Ом | 0,0001 Ом | ±(33 ppm + 0,015 Ом) | ±(28 ppm + 0,015 Ом) |
| 110 — 329,9999 Ом | 0,0001 Ом | ±(22 ppm + 0,02 Ом) | ±(28 ppm + 0,02 Ом) |
| 330 Ом — 1,099 кОм | 0,001 Ом | ±(22 ppm + 0,02 Ом) | ±(28 ppm + 0,02 Ом) |
| 1,1 — 3,299 кОм | 0,001 Ом | ±(22 ppm + 0,1 Ом) | ±(28 ppm + 0,1 Ом) |
| 3,3 — 10,99 кОм | 0,01 Ом | ±(22 ppm + 1 Ом) | ±(28 ppm + 1 Ом) |
| 11 — 32,99 кОм | 0,01 Ом | ±(22 ppm + 1 Ом) | ±(28 ppm + 1 Ом) |
| 33 — 109,9 кОм | 0,1 Ом | ±(25 ppm + 10 Ом) | ±(32 ppm + 10 Ом) |
| 110 — 329,9 кОм | 1 Ом | ±(25 ppm + 10 Ом) | ±(32 ppm + 10 Ом) |
| 0,33 — 1,099 МОм | 1 Ом | ±(40 ppm + 150 Ом) | ±(60 ppm + 150 Ом) |
| 1,1 — 10,99 МОм | 10 Ом | ±(200 ppm + 2500 Ом) | ±(250 ppm + 2500 Ом) |
| 33 — 329 МОм | 100 — 10 000 Ом | ±(330 — 33 ppm) | ±(400 — 12000 ppm) |
| Диапазон | Разрешение | 90 дней | 1 год |
|---|---|---|---|
| 220 — 399,9 пФ | 0,1 пФ | ±(0,38 % + 10 пФ) | ±(0,5 % + 10 пФ) |
| 400 пФ — 1,099 нФ | 0,1 пФ | ±(0,38 % + 0,01 нФ) | ±(0,5 % + 0,01 нФ) |
| 1,1 — 3,299 нФ | 0,1 пФ | ±(0,38 % + 0,01 нФ) | ±(0,5 % + 0,01 нФ) |
| 3,3 — 10,99 нФ | 0,1 пФ | ±(0,19 % + 0,01 нФ) | ±(0,25 % + 0,01 нФ) |
| 11 — 32,99 нФ | 1 пФ | ±(0,19 % + 0,1 нФ) | ±(0,25 % + 0,1 нФ) |
| 33 — 109,9 нФ | 1 пФ | ±(0,19 % + 0,1 нФ) | ±(0,25 % + 0,1 нФ) |
| 0,11 — 1,099 мкФ | 10 пФ | ±(0,19 % + 3 нФ) | ±(0,25 % + 3 нФ) |
| 11 — 109,9 мкФ | 100 пФ | ±(0,30 % + 30 нФ) | ±(0,40 % + 30 нФ) |
| 0,11 — 32,99 мФ | 10 нФ | ±(0,34 % + 1 мкФ) | ±(0,45 % + 1 мкФ) |
| 33 — 110 мФ | 10 нФ | ±(0,70 % + 30 мкФ) | ±(0,75 % + 30 мкФ) |
| Тип | Диапазон (°C) | 90 дней (°C) | 1 год (°C) |
|---|---|---|---|
| B | 600 — 800 | ±0,42 | ±0,44 |
| B | 800 — 1000 | ±0,34 | ±0,34 |
| B | 1000 — 1550 | ±0,30 | ±0,30 |
| B | 1550 — 1820 | ±0,26 | ±0,33 |
| E | –200 — –100 | ±0,30 | ±0,40 |
| E | –25 — +350 | ±0,10 | ±0,14 |
| E | 350 — 650 | ±0,12 | ±0,16 |
| E | 650 — 1000 | ±0,16 | ±0,21 |
| J | –150 — 0 | ±0,18 | ±0,24 |
| J | 0 — 120 | ±0,12 | ±0,16 |
| J | 120 — 400 | ±0,10 | ±0,14 |
| J | 400 — 600 | ±0,27 | ±0,27 |
| K | –200 — –100 | ±0,37 | ±0,37 |
| K | –100 — +600 | ±0,26 | ±0,26 |
| K | 600 — 1372 | ±0,30 | ±0,40 |
| L | –200 — –100 | ±0,37 | ±0,37 |
| N | –25 — +120 | ±0,15 | ±0,19 |
| N | 120 — 410 | ±0,14 | ±0,18 |
| N | 410 — 1300 | ±0,21 | ±0,27 |
| R | 400 — 1000 | ±0,26 | ±0,33 |
| S | 0 — 250 | ±0,47 | ±0,47 |
| S | 250 — 1000 | ±0,30 | ±0,36 |
| T | –100 — –30 | ±0,12 | ±0,16 |
| T | –30 — +150 | ±0,10 | ±0,14 |
| T | 150 — 400 | ±0,13 | ±0,17 |
| U | –100 — –25 | ±0,14 | ±0,18 |
| U | –25 — +120 | ±0,12 | ±0,16 |
| U | 120 — 1000 | ±0,19 | ±0,26 |
| Диапазон (°C) | 90 дней (°C) | 1 год (°C) |
|---|---|---|
| –200 … –80 | ±0,04 | ±0,05 |
| –80 … 0 | ±0,05 | ±0,05 |
| 0 … 100 | ±0,07 | ±0,07 |
| 100 … 300 | ±0,08 | ±0,09 |
| 300 … 400 | ±0,09 | ±0,10 |
| 400 … 630 | ±0,10 | ±0,12 |
| 630 … 800 | ±0,21 | ±0,23 |
| Параметр | Значение |
|---|---|
| IEEE-488 (GPIB) | ANSI/IEEE 488.1 и 488.2 |
| RS-232 (SERIAL 1 FROM HOST) | Управление прибором с ПК/терминала; DTE |
| RS-232 (SERIAL 2 TO UUT) | Соединение с поверяемым прибором / модулем давления; DCE |
| Скорость RS-232 | 300 — 9600 бод |
| 10 МГц IN | Вход внешней опорной частоты (1 — 5 В пп) |
| 10 МГц OUT | Синхронизация ведомого 5522A |
