Характеристики
• Диапазон частот: DC – 26,5 ГГц
• Тип разъёма: 3,5 мм (гнездо)

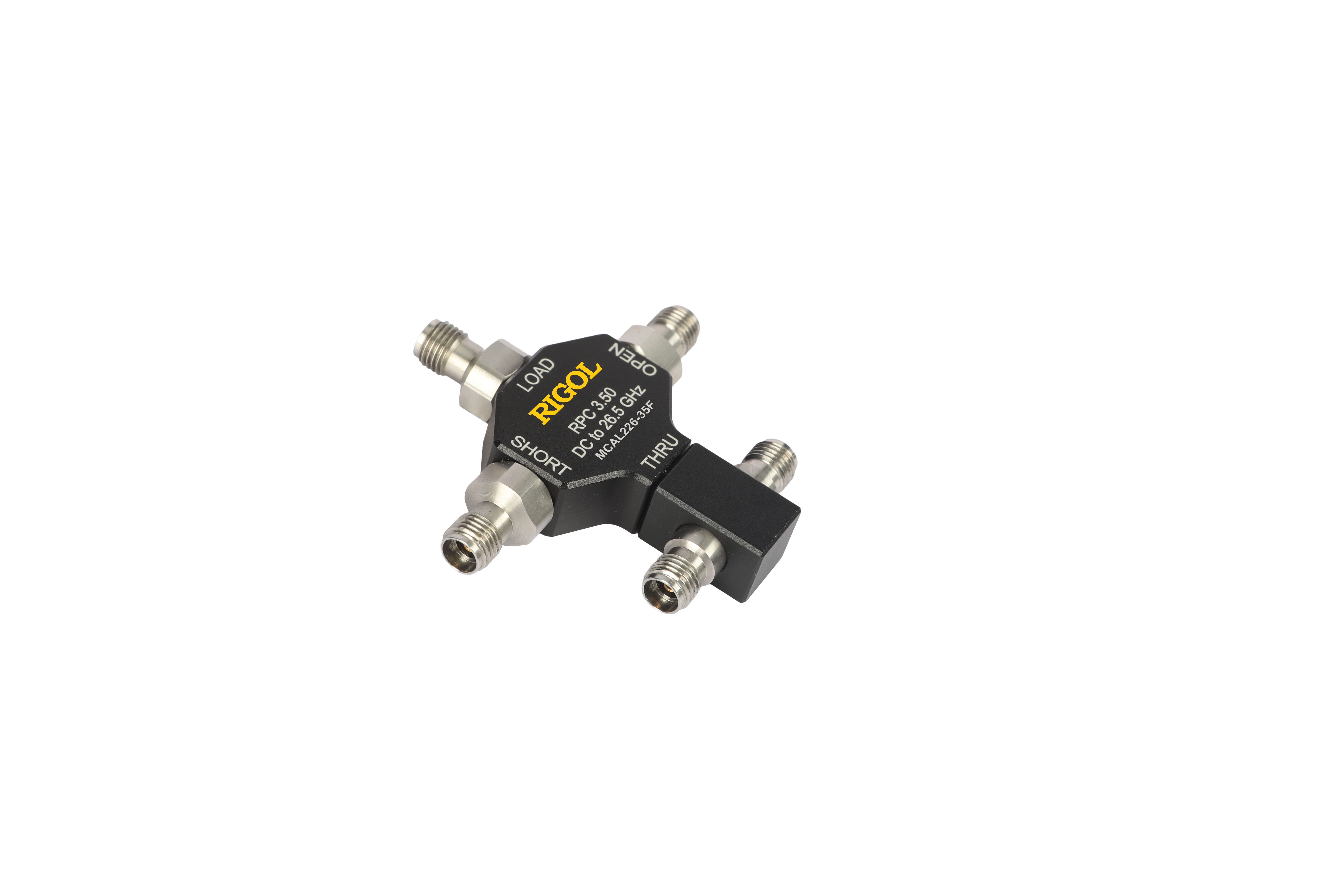

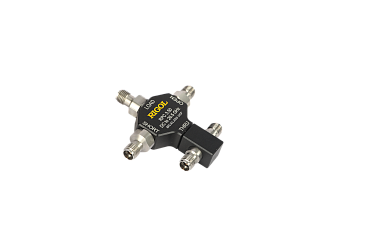

• Конструкция: 4 в 1 (Open, Short, Load, Thru)
• Материалы: центральный проводник — бериллиевая бронза с золотым покрытием (≥ 1,27 мкм), внешний проводник — пассивированная нержавеющая сталь, корпус — анодированный алюминий
Параметры
o Открытие: ошибка фазы относительно номинала:
DC – 4 ГГц: ≤ 1,0°
4 – 8 ГГц: ≤ 2,0°
8 – 26,5 ГГц: ≤ 3,0°
o Короткое замыкание: ошибка фазы:
DC – 4 ГГц: ≥ 34 дБ (по обратным потерям)
4 – 8 ГГц: ≥ 32 дБ
8 – 26,5 ГГц: ≥ 30 дБ
o Нагрузка: обратные потери:
DC – 4 ГГц: ≥ 40,0 дБ
4 – 8 ГГц: ≥ 35,0 дБ
8 – 26,5 ГГц: ≥ 30,0 дБ
o Сквозной канал (Thru): обратные потери аналогичны нагрузке (по умолчанию)
o DC сопротивление: 50 Ом ± 0,5 Ом
o Допустимая мощность: ≤ 0,5 Вт при 25 °C, с понижением на 0,005 Вт/K
o Ресурс сочленений: ≥ 500 циклов
o Рекомендуемый момент затяжки: 0,90 Н·м, максимальный 1,70 Н·м
o Диапазон рабочих температур: +20 … +26 °C (для калибровки), 0 … +50 °C (эксплуатация)
o Вес: 34,9 г
Совместимое оборудование
Векторные анализаторы цепей RIGOL.
