Конфигурация и характеристики

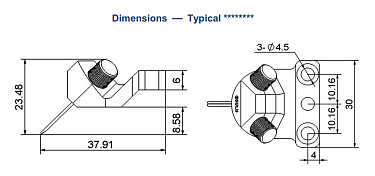

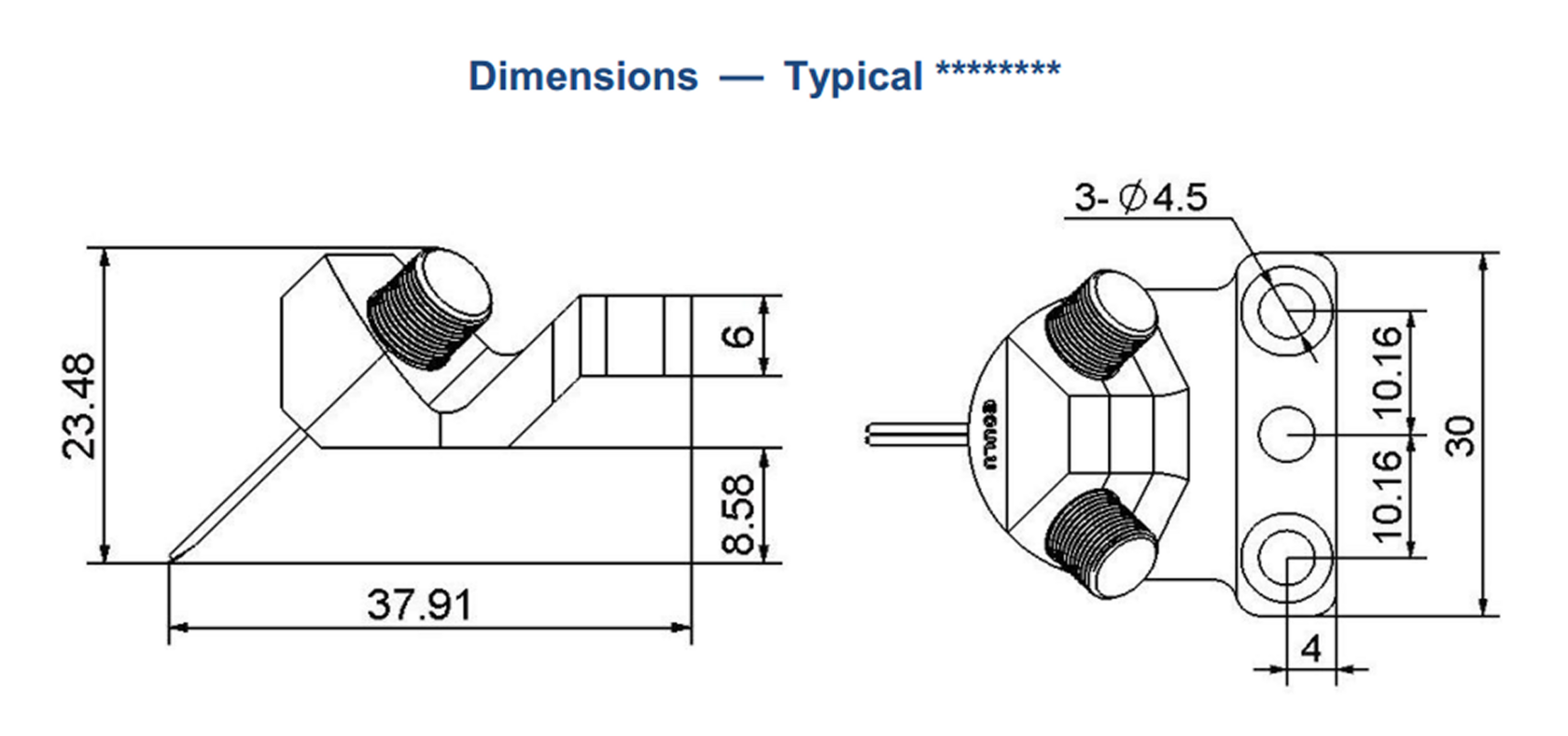

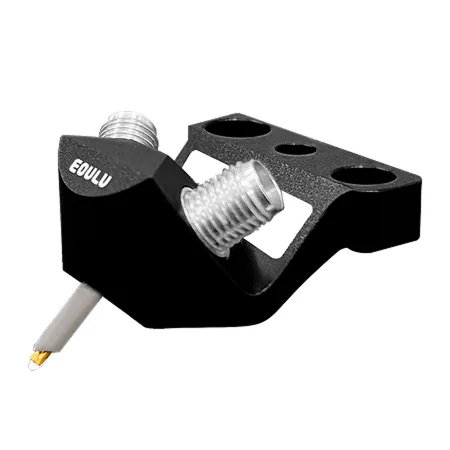

Зонды RF67D доступны в различных конфигурациях наконечника: Ground-Signal-Ground-Ground-Signal (GSGSG), Ground-Signal-Signal-Ground (GSSG) для двуканальных измерений, также возможны многоконтактные версии с шагом по ТЗ заказчика. Шаг контактов (pitch) выбирается от 50 до 1250 мкм с шагом 25 мкм, что покрывает большинство размеров контактных площадок. Каждая модификация обеспечивают согласованное волновое сопротивление 50 Ω и минимальные ВЧ-потери. Например, типичное вносимое затухание зонда GSGSG с шагом 150 мкм составляет ~0,95 дБ на частоте 67 ГГц, а возвратные потери около -12 дБ. Зонды RF67D оснащаются стандартными коаксиальными разъемами 1,85 мм для моделей до 67 ГГц и рассчитаны на токи до ~2 А и напряжения до 200 В.
Применение
Серия LF находит применение в характеризации компонентов, измерении параметров активных и пассивных СВЧ устройств, а также в высокопроизводительном тестировании при производстве. Эти зонды отлично подходят для измерений ВЧ фильтров, усилителей, антенн на печатных платах.
Ключевые преимущества
- Контроль импеданса – гарантирует целостность сигнала и точность измерений в ВЧ и СВЧ тестах.
- Долговечность и надежность – рассчитан на более 1 000 000 контактов, что снижает эксплуатационные затраты и увеличивает срок службы.
- Гибкость в настройке шага контактов – шаг от 50 мкм до 1250 мкм с возможностью тонкой настройки с шагом 25 мкм.
- Совместимость с ведущими зондовыми станциями – подходит для работы с современными автоматизированными системами тестирования.
