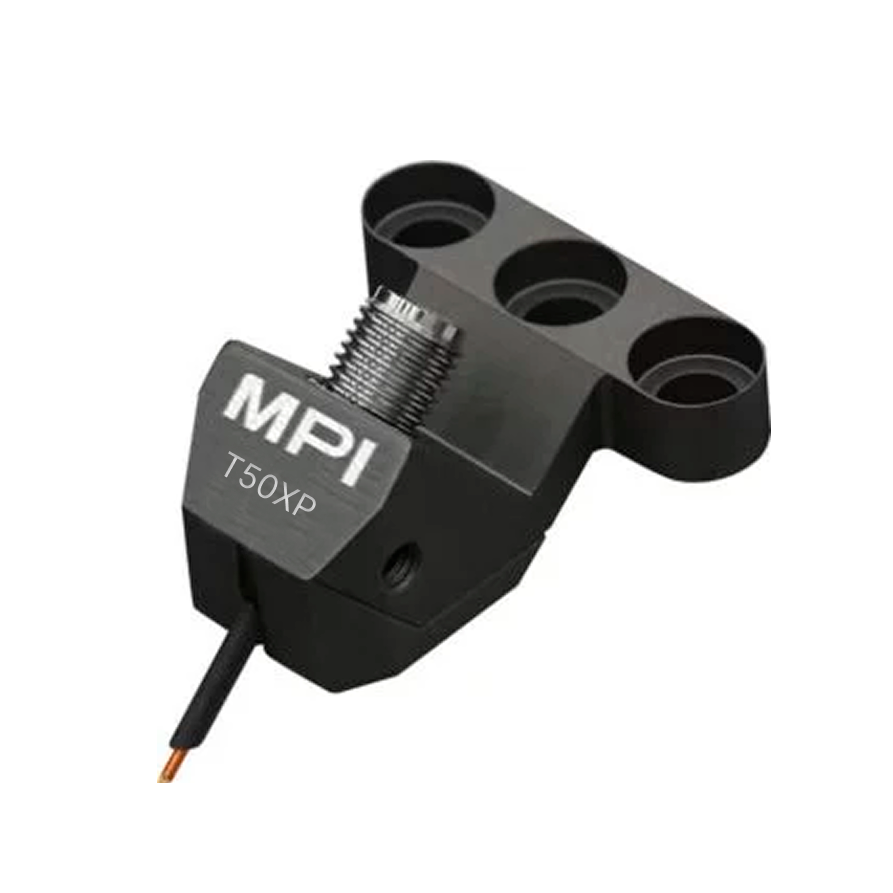

Зонд высокомощный ВЧ до 50 ГГц MPI Corporation TITAN™ T50XP описание

TITAN™ T50XP — универсальный зонд для измерений высокой мощности на частотах до 50 ГГц, обеспечивающий точное и устойчивое контактирование при максимальных нагрузках.
Он предназначен для проведения on-wafer тестирования GaN и LDMOS-усилителей, фазированных антенн, ВЧ-модулей и других активных компонентов, чувствительных к фазовым и энергетическим искажениям.

Способность работать при подаче до 28 Вт мощности (на 10 ГГц), тока до 3.5 A и напряжения до 450 V делает его подходящим не только для НИОКР, но и для серийного производства с требовательными электрическими режимами.
Зонд сохраняет контактное сопротивление <6 мΩ на золоте, что критически важно для точности S-параметров и соответствия линиям передачи с 50-омным импедансом.

MEMS-наконечники устойчивы к износу, позволяют до 1 000 000 касаний, и доступны в стандартной (30 мкм) и RC (20 мкм) конфигурациях.
Зонд поддерживает шаги от 50 до 1250 мкм, а также стандартные схемы подключения (GSG, GS, SG), что даёт гибкость при измерениях в плотных микросхемах.

Рабочая температура DUT — до +200 °C.
Разъёмы Q-типа (2.4 мм) под 45°/90° обеспечивают надёжную передачу сигнала с минимальными отражениями.
Полная поддержка всех типов калибровки делает T50XP надёжной платформой для нагрузочных измерений в миллиметровом диапазоне.

Особенности и преимущества:

• До 28 Вт на 10 ГГц, 3.5 A, 450 V

• Температура DUT до 200 °C

• Поддержка RC/LL

• MEMS-надёжность и повторяемость

• Калибровка по SOLT, TRL, LRM

• Ресурс >1 000 000 касаний
