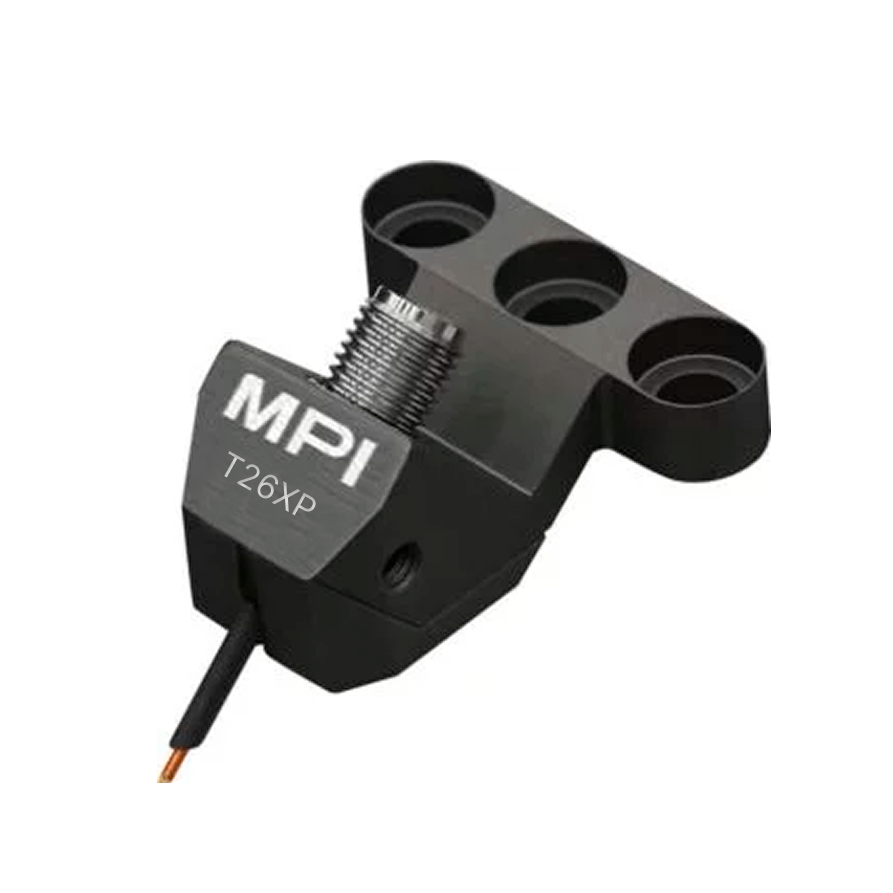

Зонд высокомощный ВЧ до 26 ГГц MPI Corporation TITAN™ T26XP описание

Зонд TITAN™ T26XP разработан для on-wafer тестирования мощных радиочастотных компонентов с частотным диапазоном до 26 ГГц и возможностью подачи высокой электрической и тепловой нагрузки.
Он обеспечивает подачу до 28 Вт RF-мощности на частоте 10 ГГц, при максимальном токе до 3.5 A и напряжении до 450 V, что делает его идеальным выбором для испытаний усилителей мощности, GaN и LDMOS транзисторов, СВЧ-модулей и других активных компонентов, работающих в условиях высокой мощности.

Конструкция зонда основана на MEMS-наконечниках с усиленной механической прочностью и термостойкостью, что позволяет достичь минимального контактного сопротивления — менее 6 мΩ на золоте и до 35 мΩ на алюминии.
Высокая точность исполнения гарантирует устойчивый контакт и минимальные потери при каждом касании, даже при длительном цикле нагрузочного тестирования.

Допустимая температура DUT (тестируемого устройства) составляет до +200 °C, что позволяет использовать зонд в задачах, требующих термоциклирования, ускоренных стресс-тестов и валидации при повышенных температурах.
Ресурс зонда превышает 1 000 000 касаний, что подтверждает его пригодность для как лабораторных, так и производственных измерений.

T26XP поддерживает широкий диапазон контактных шагов (от 50 до 1250 мкм с градацией 25/50 мкм), а также оснащается наконечниками шириной 30 мкм в стандартной конфигурации и 20 мкм в RC-версии.
Он совместим с конфигурациями GSG, GS, SG, а также с методами калибровки SOLT, TRL и LRM, обеспечивая высокую точность и повторяемость измерений.

Подключение к измерительным системам осуществляется через разъём SMA (2.92 мм), доступный под углом 45° или 90°, что обеспечивает гибкость при встраивании зонда в сложные стенды и системы анализа.

Особенности и преимущества:

• До 28 Вт RF-мощности @10 ГГц

• Ток до 3.5 A, напряжение до 450 V

• Работа при температуре DUT до 200 °C

• Контактное сопротивление <6 мΩ (Au)

• MEMS-наконечники с ресурсом >1 000 000 касаний

• Опции RC (20 мкм) и LL (низкие потери)

• Поддержка калибровок SOLT, TRL, LRM
