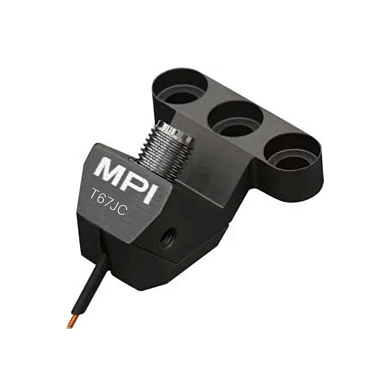

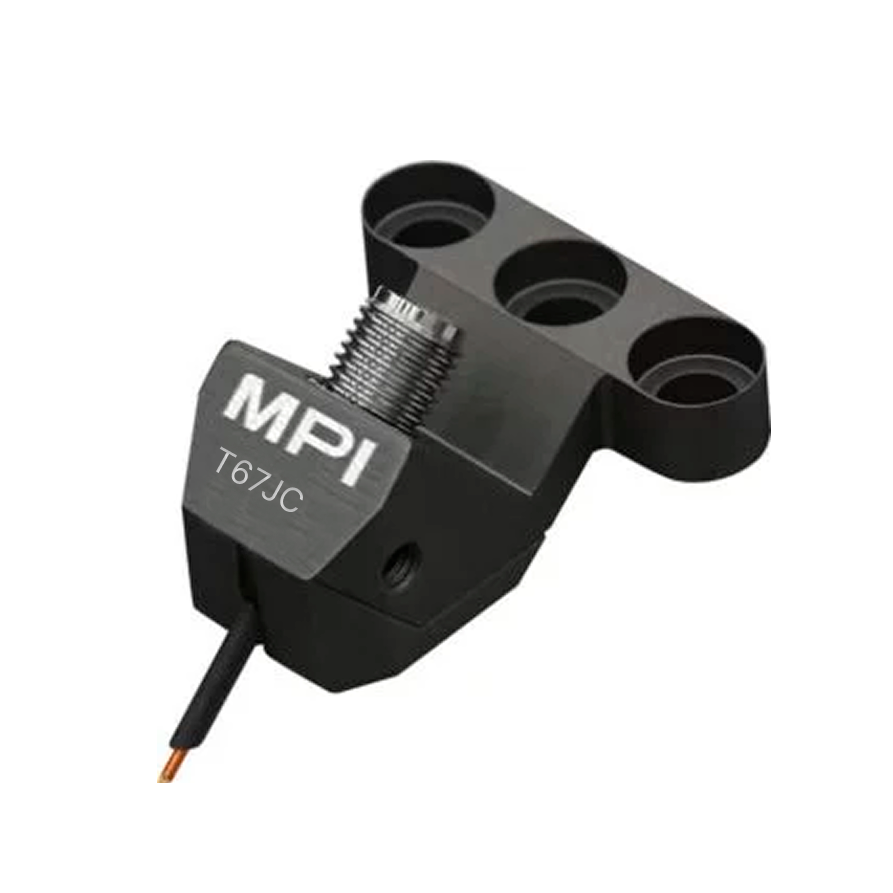

Зонд высокомощный JC-опция ВЧ до 67 ГГц MPI Corporation TITAN™ T67JC описание

MPI TITAN™ T67JC — это специализированный зонд для измерений высокой мощности в миллиметровом диапазоне до 67 ГГц, предназначенный для прецизионного анализа RF-компонентов при высокочастотной нагрузке.
Зонд разработан для приложений, где требуется сочетание высокой полосы пропускания, стабильности и надёжной подачи мощности на DUT.

Максимальная RF-мощность составляет 18 Вт при 10 ГГц, ток до 2 A, напряжение до 100 V.
Рабочая температура DUT достигает +200 °C, позволяя проводить тестирование в условиях тепловых стрессов и расширенного температурного диапазона.

MEMS-наконечники обеспечивают надёжность контакта при повторяемости более 1 000 000 касаний.
Контактное сопротивление остаётся ниже 6 мΩ при использовании золотых контактных площадок, при этом зонд также стабильно работает с алюминием.

Модель T67JC совместима с шагами от 50 до 1250 мкм, конфигурациями GSG, GS, SG, поддерживает опции RC (20 мкм) и LL (низкие потери).
Используется разъём V-типа (1.85 мм), что гарантирует минимальные потери в миллиметровом диапазоне и соответствие промышленным стандартам.

T67JC применяется для тестирования 5G/6G-усилителей, микроволновых модулей и фазированных решёток с высокой нагрузочной способностью.

Особенности:

• Частотный диапазон до 67 ГГц

• RF мощность до 18 Вт @10 ГГц

• Температура DUT до 200 °C

• Поддержка RC (20 мкм) и LL опций

• Контактное сопротивление <6 мΩ

• Ток до 2 A, напряжение до 100 V

• Совместимость с миллиметровыми VNA и анализаторами
