Зонд высокомощный JC-опция ВЧ до 110 ГГц MPI Corporation TITAN™ T110JC описание

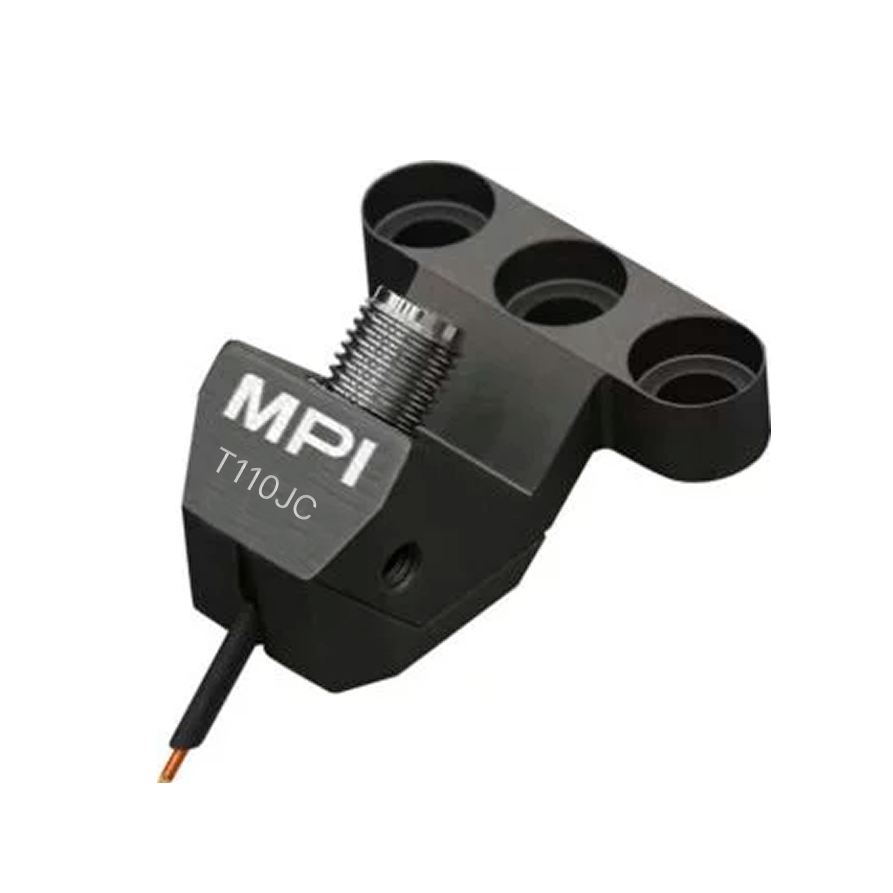

TITAN™ T110JC — это зонд MPI для on-wafer нагрузочного тестирования в диапазоне DC–110 ГГц. Он создан для задач высокой точности при экстремально высоких частотах, включая испытания СВЧ- и THz-компонентов, где особенно важны минимальные отражения и согласованность.

T110JC способен подавать до 18 Вт RF-мощности при 10 ГГц, с током до 2 A и напряжением 100 V.
Рабочая температура DUT может достигать +200 °C, что делает его идеальным выбором для термонагруженных сценариев, включая тесты на выносливость, отказоустойчивость и циклическую надёжность.

Контактное сопротивление остаётся ниже 6 мΩ при использовании золотых контактных металлизаций, а прочные MEMS-наконечники сохраняют геометрию и точность более чем при 1 000 000 касаниях.
Ширина контакта — 30 мкм (опционально 20 мкм RC), шаг — от 50 до 1250 мкм.

Конфигурации подключения — GSG, GS, SG. Разъём A-типа (1.0 мм), импеданс 50 Ом, подключение под 45° обеспечивает стабильную передачу сигнала без фазовых искажений.

T110JC рекомендуется для исследовательских и серийных задач, связанных с миллиметровыми.

Особенности:

• Частотный диапазон до 110 ГГц

• Поддержка до 18 Вт мощности @10 ГГц

• Работа при температуре DUT до 200 °C

• Ток до 2 A, напряжение 100 V

• Контактное сопротивление <6 мΩ

• Поддержка RC/LL

• Ресурс MEMS-наконечника >1 млн касаний
