Зонд ВЧ до 67 ГГц MPI Corporation TITAN™ T67

Цена по запросу

  • Производитель: MPI

Высокочастотный зонд TITAN™ T67 для измерений в диапазоне DC–67 ГГц. Рабочая температура от -40°C до +175°C, максимальный ток 1 A, напряжение 100 V. Оснащен MEMS-наконечниками, минимальное скольжение контакта, ресурс свыше 1 000 000 касаний. Подходит для высокочастотных микроволновых измерений.

В корзину

Скачать техническое описание

Описание

Характеристики

Документация

Зонд ВЧ до 67 ГГц MPI Corporation TITAN™ T67 описание

TITAN™ T67 разработан для сверхвысокочастотных измерений до 67 ГГц. Благодаря технологии MEMS-контактов зонд обеспечивает превосходную повторяемость измерений, минимальное скольжение при касании и долгий срок службы.

Стандартная ширина наконечников составляет 30 мкм, также доступна RC-версия с шириной 20 мкм для работы на миниатюрных тестовых структурах. Зонд отлично справляется с контактированием как золотых, так и алюминиевых площадок.

Диапазон рабочих температур от -40°C до +175°C, рабочий ток до 1 A, напряжение до 100 V делают модель T67 универсальной для испытаний в широком диапазоне условий. Применяется для тестирования миллиметровых волн, высокоскоростных интерфейсов, микроволновых ИС.

Совместимость с анализаторами цепей Rohde & Schwarz, Keysight, Anritsu и поддержка методов калибровки SOLT, LRM и TRL обеспечивают высокую точность при настройке измерительных систем. Разъем V-типа (1.85 мм) подходит для передачи сигналов до 67 ГГц без потерь.

Преимущества:

• Частотный диапазон от DC до 67 ГГц

• Низкое контактное сопротивление: менее 6 мΩ на золоте

• Работа с золотыми и алюминиевыми площадками

• MEMS-наконечники для минимального скольжения и стабильного контакта

• Длительный срок службы: более 1 000 000 касаний

• Поддержка всех основных методов калибровки (SOLT, LRM, TRL)

За более подробной информацией и помощью в подборе оборудования Вы можете обращаться к нашим менеджерам любым удобным способом: воспользоваться формой обратной связи на сайте, по телефону: +7 (383) 203-10-00 или по e-mail: info@alfa-instr.ru.

Зонд ВЧ до 67 ГГц MPI Corporation TITAN™ T67 характеристики

Параметр Значение
Частотный диапазон DC – 67 ГГц
Контактное сопротивление (на золоте) < 6 мΩ
Контактное сопротивление (на алюминии) < 35 мΩ
Рабочая температура -40°C…+175°C
Максимальный ток 1 A
Максимальное напряжение 100 V
Материал наконечника Никелевый сплав
Ширина наконечника 30 мкм (20 мкм RC-опция)
Конфигурация наконечников GSG

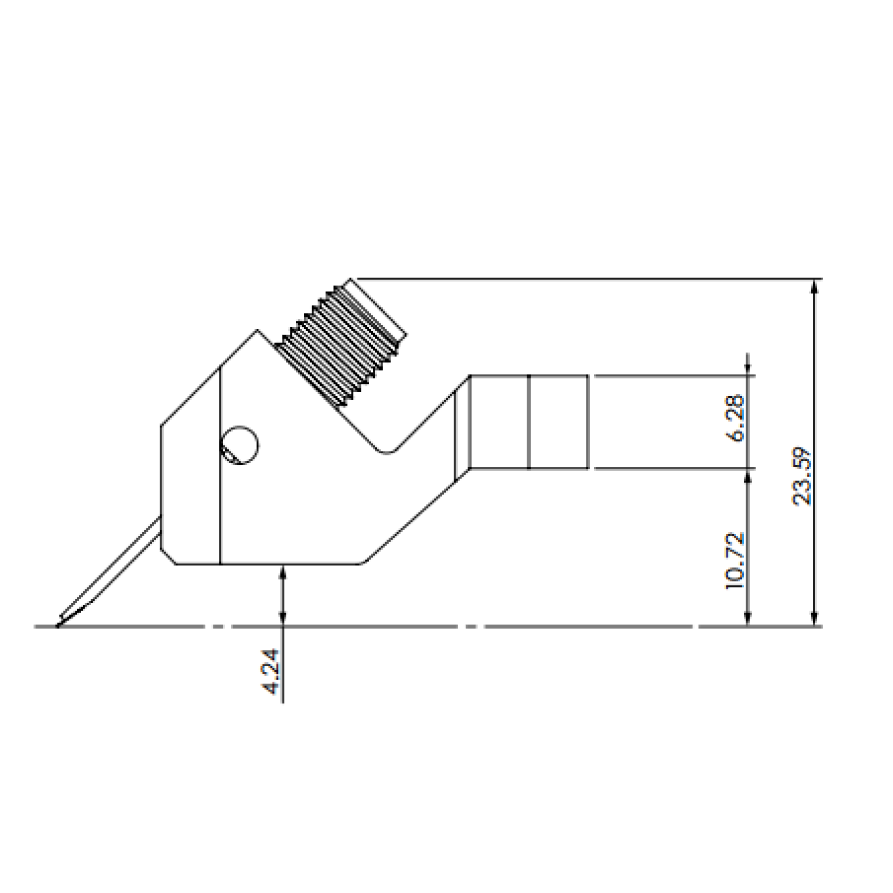

Разъем V (1.85 мм), 45° или 90°

MPI T67 руководство
