Зонд ВЧ до 50 ГГц MPI Corporation TITAN™ T50

Цена по запросу

  • Производитель: MPI

Высокочастотный зонд TITAN™ T50 для измерений в диапазоне DC–50 ГГц. Рабочая температура от -40°C до +175°C, максимальный ток 1 A, напряжение 100 V. MEMS-наконечники, совместимость с золотыми и алюминиевыми площадками, долговечность свыше 1 000 000 касаний.

В корзину

Скачать техническое описание

Описание

Характеристики

Документация

Зонд ВЧ до 50 ГГц MPI Corporation TITAN™ T50 описание

MPI TITAN™ T50 предназначен для проведения высокоточных радиочастотных измерений до 50 ГГц. Использование MEMS-технологий в конструкции наконечников обеспечивает минимальное скольжение при касании и высокую повторяемость результатов, особенно на малогабаритных тестовых структурах.

Стандартная ширина наконечников составляет 30 мкм, при необходимости доступна версия с уменьшенным контактом 20 мкм для работы с минимальными площадками. Зонд обеспечивает надежный контакт как с золотыми, так и с алюминиевыми металлизациями без повреждения структуры площадок.

Рабочая температура зонда — от -40°C до +175°C, допустимый ток — до 1 A, рабочее напряжение — до 100 V. TITAN™ T50 идеально подходит для тестирования высокоскоростных цифровых устройств, микроволновых ИС, компонентов телекоммуникационной техники.

Совместимость с популярными VNA и поддержка методов калибровки SOLT, LRM и TRL делают его универсальным инструментом для точных измерений. Разъемы Q-типа (2.4 мм) обеспечивают стабильную передачу сигнала на высоких частотах.

Преимущества:

• Частотный диапазон от DC до 50 ГГц

• Низкое контактное сопротивление: менее 6 мΩ на золоте

• Работа с золотыми и алюминиевыми площадками

• MEMS-наконечники для минимального скольжения и стабильного контакта

• Длительный срок службы: более 1 000 000 касаний

• Поддержка всех основных методов калибровки (SOLT, LRM, TRL)

За более подробной информацией и помощью в подборе оборудования Вы можете обращаться к нашим менеджерам любым удобным способом: воспользоваться формой обратной связи на сайте, по телефону: +7 (383) 203-10-00 или по e-mail: info@alfa-instr.ru.

Зонд ВЧ до 50 ГГц MPI Corporation TITAN™ T50 характеристики

Параметр Значение
Частотный диапазон DC – 40 ГГц
Контактное сопротивление (на золоте) < 6 мΩ
Контактное сопротивление (на алюминии) < 35 мΩ
Рабочая температура -40°C…+175°C
Максимальный ток 1 A
Максимальное напряжение 100 V
Материал наконечника Никелевый сплав
Ширина наконечника 30 мкм (20 мкм RC-опция)
Конфигурация наконечников GSG, GS, SG

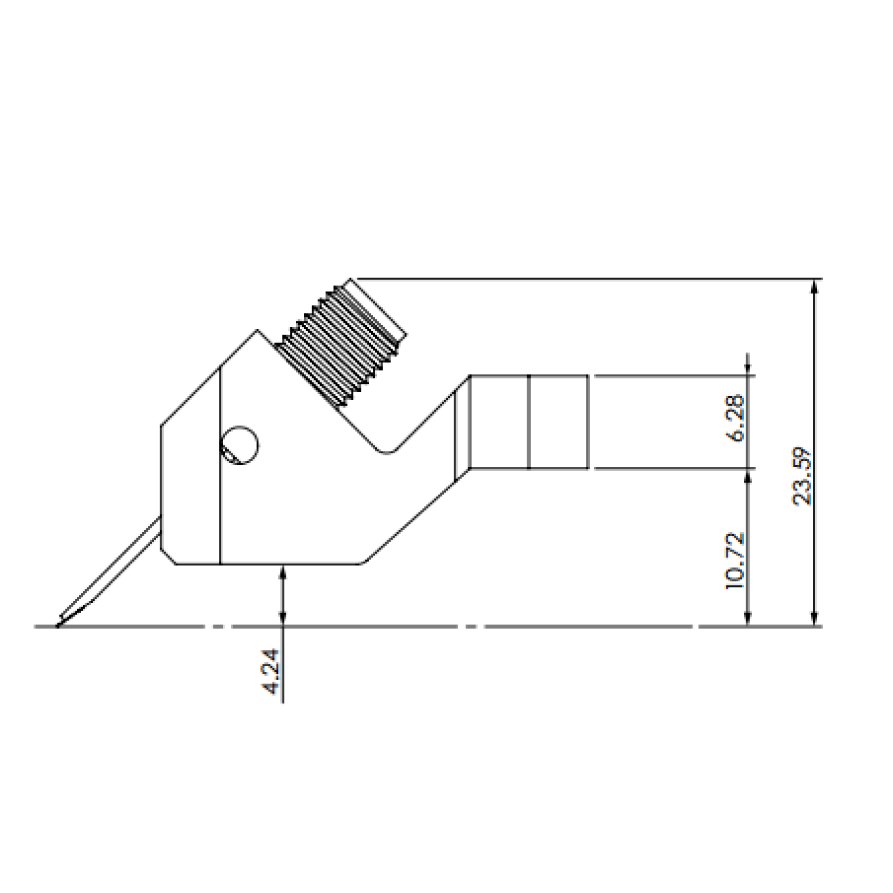

Разъем K (2.92 мм), 45° или 90°
