Зонд ВЧ до 40 ГГц MPI Corporation TITAN™ T40 описание

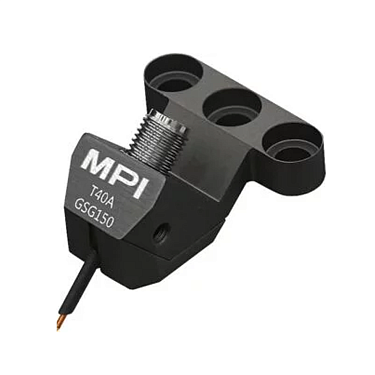

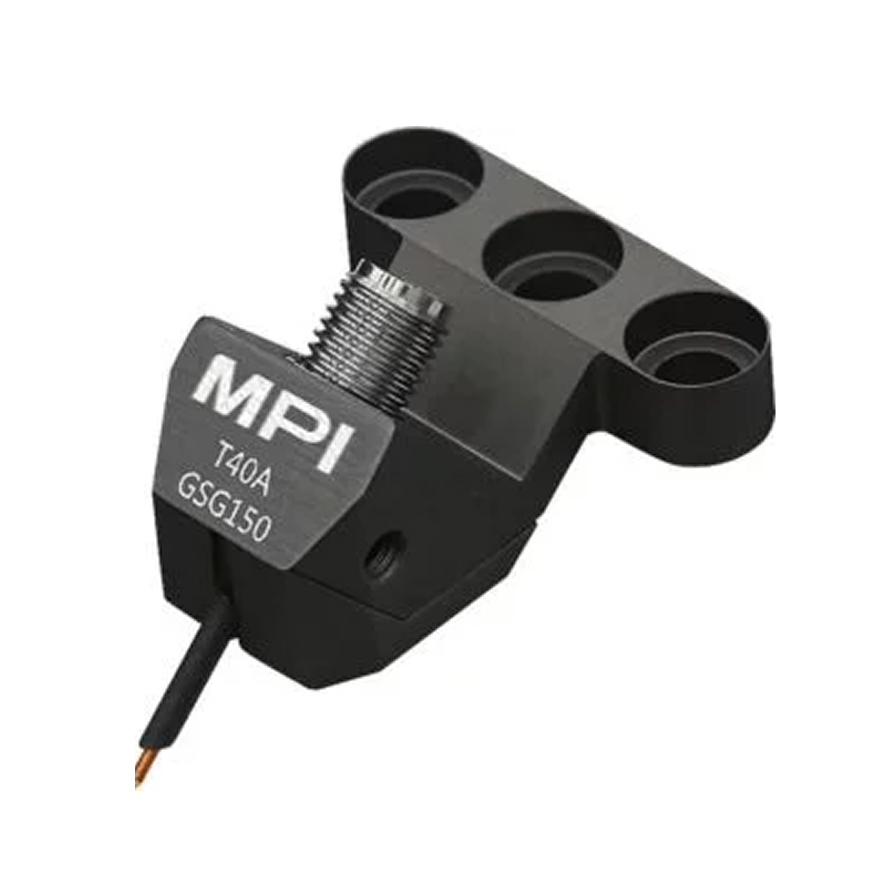

TITAN™ T40 — это профессиональный радиочастотный зонд от компании MPI Corporation, разработанный для проведения высокоточных on-wafer измерений в диапазоне частот от постоянного тока до 40 ГГц. Зонд сочетает в себе передовую MEMS-технологию изготовления наконечников и оптимизированную конструкцию для достижения стабильных результатов на протяжении длительного срока эксплуатации.

MEMS-структуры наконечников обеспечивают минимальное скольжение при касании контактных площадок, что критически важно при измерениях на микросхемах с золотой или алюминиевой металлизацией. Опция уменьшенного пятна контакта (RC) шириной 20 мкм позволяет эффективно работать даже на плотных и миниатюрных тестовых структурах.

Диапазон рабочих температур от -40°C до +175°C делает TITAN™ T40 универсальным решением для стандартных лабораторных испытаний, стресс-тестов и испытаний в экстремальных условиях. Зонд выдерживает токи до 1 A и напряжение до 100 V, что соответствует требованиям высокочастотного тестирования современных интегральных схем и компонентов.

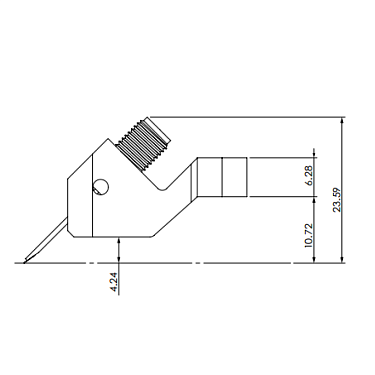

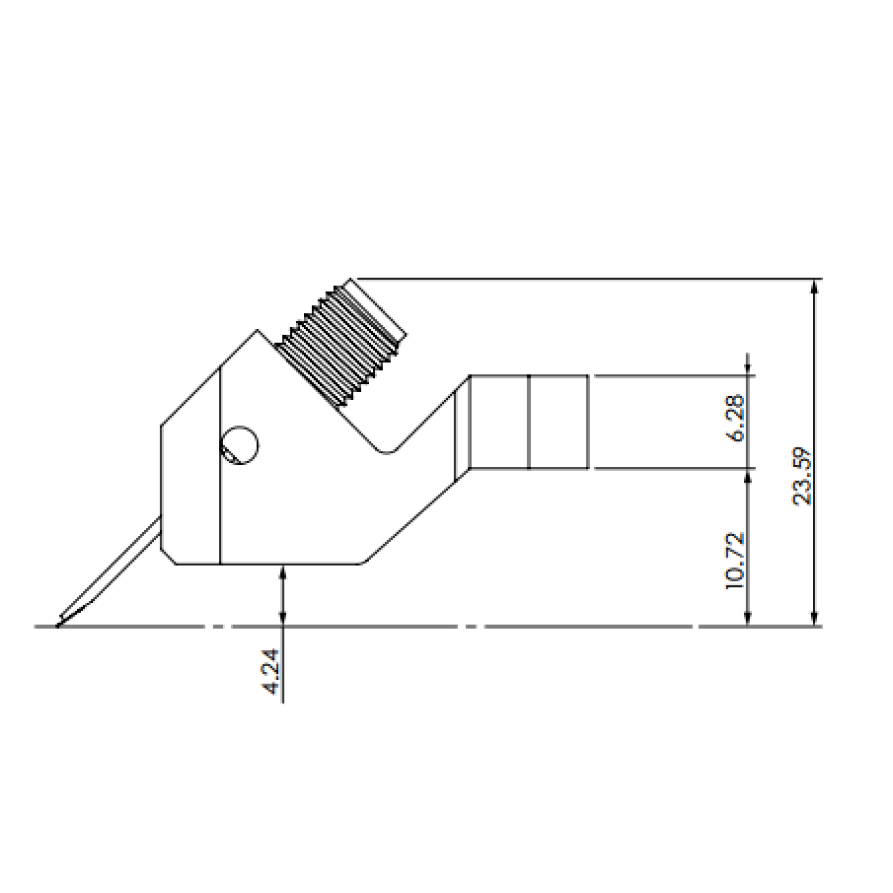

T40 совместим с широким спектром векторных анализаторов цепей (VNA) и поддерживает популярные методы калибровки, такие как SOLT, LRM и TRL. Для удобства подключения доступны версии с разъемами K-типа (2.92 мм) под углом 45° или 90°, обеспечивая гибкость интеграции в различные тестовые установки.

Благодаря высокой стабильности характеристик и длительному сроку службы свыше 1 000 000 касаний, TITAN™ T40 является идеальным выбором для задач высокочастотной метрологии в области радиосвязи, высокоскоростных цифровых интерфейсов и телекоммуникационного оборудования.

Преимущества:

• Частотный диапазон от DC до 40 ГГц

• Низкое контактное сопротивление: менее 6 мΩ на золоте

• Работа с золотыми и алюминиевыми площадками

• MEMS-наконечники для минимального скольжения и стабильного контакта

• Длительный срок службы: более 1 000 000 касаний

• Поддержка всех основных методов калибровки (SOLT, LRM, TRL)
