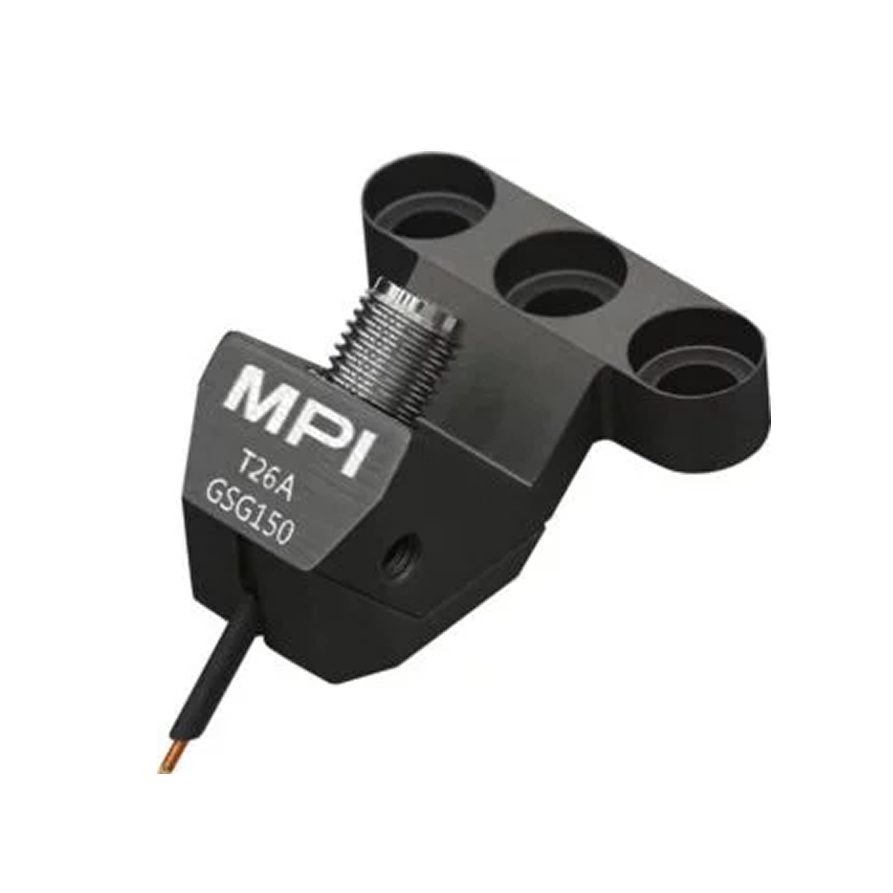

Зонд ВЧ до 26 ГГц MPI Corporation TITAN™ T26 описание

MPI TITAN™ T26 представляет собой высокоточную измерительную систему для тестирования радиочастотных компонентов в диапазоне частот от постоянного тока до 26 ГГц. Разработанный с использованием MEMS-технологий, зонд обеспечивает минимальное скольжение при касании контактной площадки и гарантирует высокую повторяемость результатов измерений даже при длительном использовании.

Уникальная конструкция наконечников минимизирует механические повреждения контактных площадок, что особенно важно при измерениях на золотых (Au) и алюминиевых (Al) металлизациях. Ширина стандартного наконечника составляет 30 мкм, также доступна версия с уменьшенным пятном контакта до 20 мкм (RC-опция), что позволяет использовать зонд на миниатюрных тестовых структурах.

Диапазон рабочих температур от -40°C до +175°C позволяет применять TITAN™ T26 для испытаний как в стандартных лабораторных условиях, так и в условиях термострессирования. Зонд выдерживает токи до 1 А и рабочие напряжения до 100 В без ухудшения характеристик, обеспечивая высокую надёжность и длительный срок службы — более 1 000 000 касаний при корректной эксплуатации.

T26 совместим с современными векторными анализаторами цепей (VNA) от ведущих производителей, включая Keysight, Rohde & Schwarz и Anritsu, благодаря стандартным SMA-разъемам с углами подключения 45° или 90°. Поддерживаются все популярные методики калибровки: SOLT, LRM, TRL и Multiline-TRL, что делает зонд универсальным инструментом для задач измерения S-параметров и оценки характеристик устройств на кристалле.

Конструкция зонда и его контактные свойства соответствуют самым строгим требованиям к испытаниям высокочастотных компонентов, обеспечивая стабильную работу в проектах по разработке Wi-Fi, Bluetooth, LTE-решений, микроволновых интегральных схем и печатных плат.

Преимущества:

• Широкий диапазон частот: от DC до 26 ГГц

• Низкое контактное сопротивление: менее 6 мΩ на золоте

• Работа с золотыми и алюминиевыми площадками

• Ресурс более 1 000 000 касаний

• Опция уменьшенного пятна контакта до 20 мкм

• Совместимость с широким спектром систем VNA и калибровочных подложек

• Минимальное скольжение контакта благодаря MEMS-структурам
