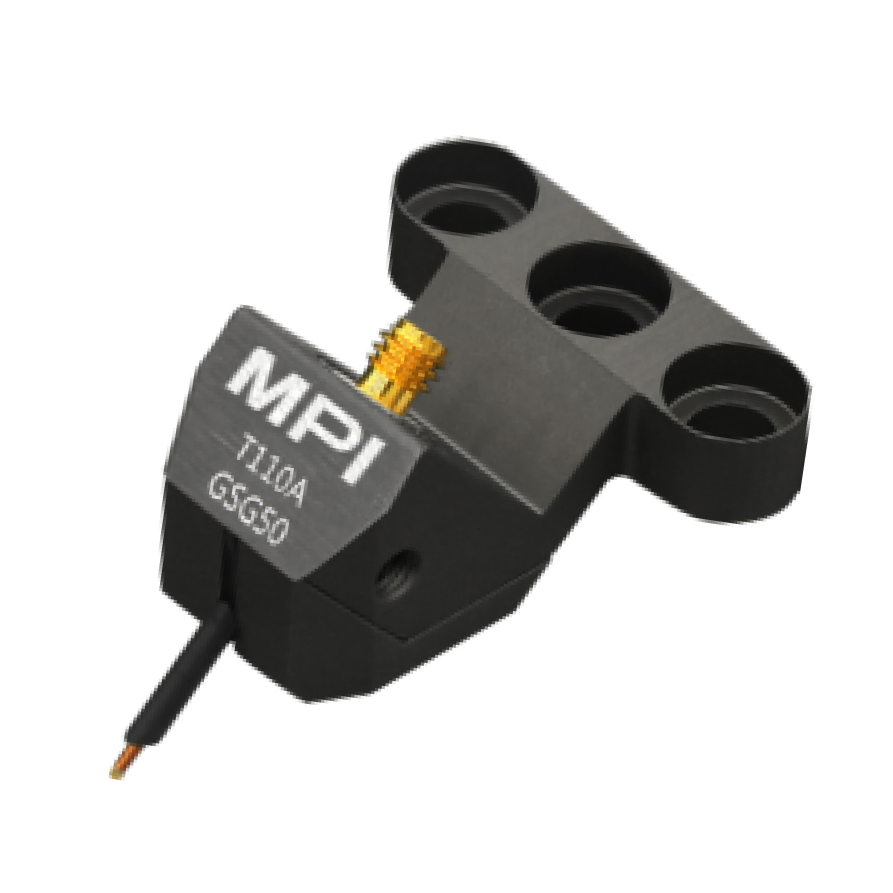

Зонд ВЧ до 110 ГГц MPI Corporation TITAN™ T110 описание

TITAN™ T110 представляет собой высокоточный зонд для измерений в диапазоне миллиметровых волн до 110 ГГц.
Зонд разработан с применением MEMS-технологии для обеспечения минимального скольжения и высокой точности позиционирования на контактных площадках с различной металлизацией. Стандартная ширина наконечника — 30 мкм; для работы на особенно малых площадках доступна опция RC с шириной 20 мкм.

TITAN™ T110 идеально подходит для измерений S-параметров, тестирования высокочастотных ИС, СВЧ-модулей и систем передачи данных нового поколения. Диапазон рабочих температур расширен: от -60°C до +175°C, что делает зонд применимым в задачах испытаний в условиях глубокого холода и высоких температур.

Рабочие параметры допускают токи до 1 A и напряжения до 100 V, при этом контактное сопротивление на золоте составляет менее 6 мΩ, что обеспечивает низкие потери сигнала даже на частотах выше 100 ГГц.

Зонд совместим с системами на базе векторных анализаторов цепей Keysight, Anritsu и Rohde & Schwarz.
Разъем A-типа (1 мм) с углом подключения 45° обеспечивает надёжное соединение и минимальные отражения на высоких частотах.

Преимущества:

• Частотный диапазон DC–110 ГГц

• Низкое контактное сопротивление <6 мΩ

• Работа с Au и Al площадками

• MEMS-наконечники с минимальным скольжением

• Расширенный температурный диапазон: -60°C…+175°C

• Совместимость с передовыми VNA и калибровочными стандартами
