Зонд активный высокоимпедансный Picoprobe® Model 12C описание

Назначение и область применения

Picoprobe® Model 12C предназначен для точного измерения напряжения на внутренних узлах интегральных схем, включая высокоскоростные цифровые и аналоговые схемы на базе технологий CMOS, NMOS и биполярных транзисторов. Благодаря высокому входному сопротивлению и низкой входной ёмкости зонд минимально влияет на работу тестируемой цепи, что особенно важно при анализе чувствительных узлов.

Конструкция и особенности

• Входные параметры: сопротивление 1 МОм, ёмкость 0,1 пФ.

• Полоса пропускания: от постоянного тока до 500 МГц.

• Время нарастания/спада сигнала: 0,8 нс.

• Коэффициент ослабления: 10:1 при использовании с осциллографом с высоким входным сопротивлением; 20:1 при использовании с входом 50 Ом.

•  Надёжность: устойчив к перенапряжениям; единственный известный режим отказа — механическое повреждение наконечника, который легко заменяется.

Совместимость

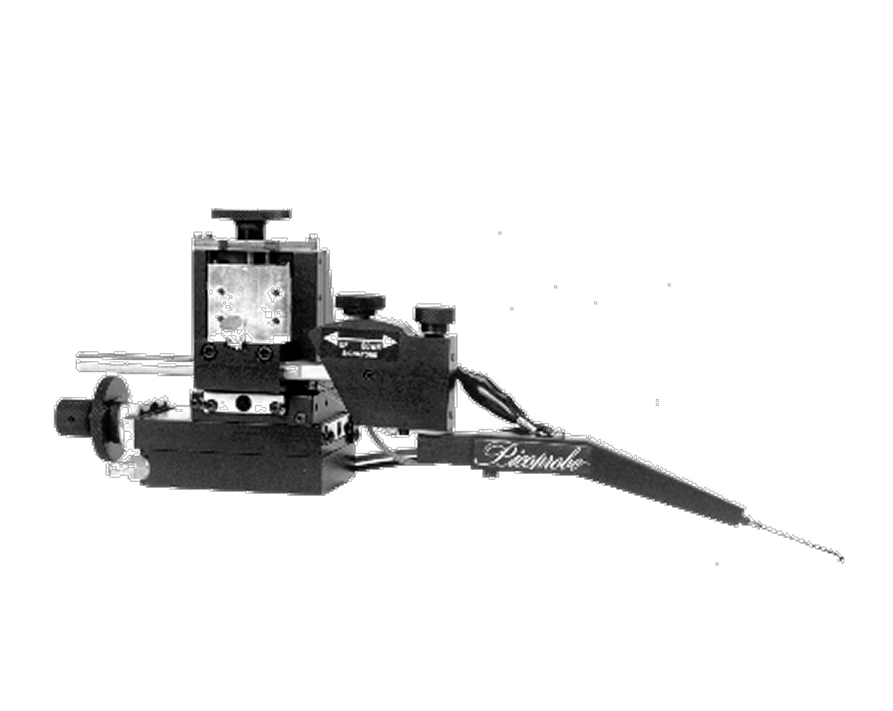

Зонд может быть установлен на любой микропозиционер и использоваться с любыми системами зондирования. Требуется использование блока питания Picoprobe® (уточните напряжение питания при заказе: 110 В или 220 В).

Особенности и преимущества

• Высокое входное сопротивление и низкая входная ёмкость обеспечивают минимальное воздействие на тестируемую цепь.

• Широкая полоса пропускания и быстрое время нарастания сигнала позволяют анализировать высокоскоростные сигналы.

• Совместимость с различными осциллографами и микропозиционерами.

• Сменные наконечники различных типов и размеров для адаптации к различным задачам.

• Простота замены наконечников без использования инструментов.

Сменные наконечники

Зонд Picoprobe® Model 12C совместим со сменными наконечниками, содержащими корпус, встроенную RC-цепочку и прецизионную вольфрамовую иглу, заточенную до нужного радиуса. Эти наконечники обеспечивают устойчивый контакт даже при вибрациях, а гибкость зондирующей иглы уменьшает риск повреждения как тестируемой схемы, так и самого наконечника.



Артикул наконечника	Диаметр иглы (мкм)	Радиус заточки (мкм)	Тип корпуса
12C-1-5	5	<0,1
12C-1-10	10	<0,1
12C-1-22	22	<1,0
12C-1-35	35	<2,0
12C-1-60	60	<3,0
12C-1-125	125	<5,0
12C-2-5	5	<0,1
12C-2-10	10	<0,1
12C-2-22	22	<1,0
12C-2-35	35	<2,0
12C-2-60	60	<3,0
12C-2-125	125	<5,0
12C-4-5	5	<0,1
12C-4-10	10	<0,1
12C-4-22	22	<1,0
12C-4-35	35	<2,0
12C-4-60	60	<3,0
12C-4-125	125	<5,0

За более подробной информацией и помощью в подборе оборудования Вы можете обращаться к нашим менеджерам любым удобным способом: воспользоваться формой обратной связи на сайте, по телефону: +7 (383) 203-10-00 или по e-mail: info@alfa-instr.ru.
