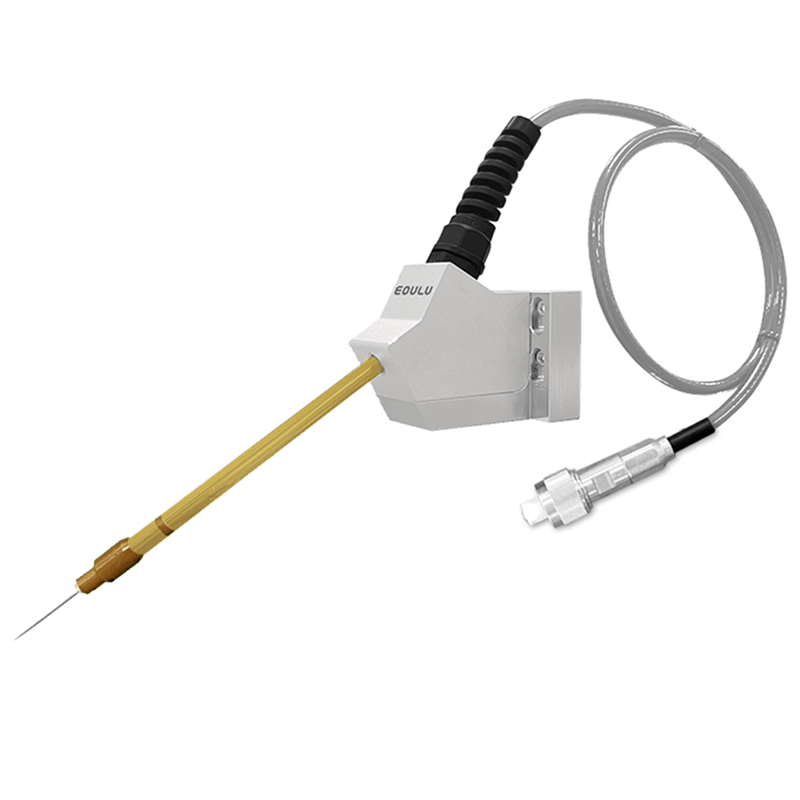

HP-003 разработан для прецизионных измерений малых токов и высоких напряжений. Включает вольфрамовый наконечник, который обеспечивает стабильность контакта и низкое сопротивление соединения.
Зонд имеет широкий диапазон рабочих температур (-60°C ~ 300°C), что позволяет использовать его в сложных лабораторных и производственных условиях. Изоляция с высоким сопротивлением (> 1 ТΩ при 3 000 В) минимизирует утечки тока, а HV Triax разъем снижает уровень шума и обеспечивает точные измерения.

Ключевые особенности

✔ Рабочее напряжение до 3000 В — безопасные измерения в высоковольтных цепях.
✔ Широкий температурный диапазон (-60°C ~ 300°C) — надежная работа в экстремальных условиях.
✔ Импульсный ток до 2 А / Постоянный ток 1 А — подходит для измерений силовых компонентов.
✔ HV Triax разъем — улучшенная защита от помех, стабильная передача сигнала.
✔ Минимальная остаточная емкость (< 0.5 пФ) — снижает влияние на измерения.
✔ Минимальный утечный ток (30 фА@10 В, 100 фА@3000В) — подходит для измерений сверхмалых токов.
✔ Совместимость с DC-позиционерами — точное позиционирование при измерениях.

Совместимые сменные иглы

D-120 — Прямые иглы, вольфрам, 12 мкм, комплект 25 шт.
D-250 — Прямые иглы, вольфрам, 25 мкм, комплект 25 шт.
D-1200 — Прямые иглы, вольфрам, 120 мкм, комплект 25 шт.
D-1500 — Прямые иглы, вольфрам, 150 мкм, комплект 25 шт.
D-A120 — Наклонные иглы (45°) , вольфрам, 12 мкм, комплект 25 шт.
D-A250 — Наклонные иглы (45°) , вольфрам, 25 мкм, комплект 25 шт.

Области применения

• Тестирование мощных полупроводниковых приборов — MOSFET, IGBT, силовых транзисторов.
• Анализ низкоомных соединений — измерения с минимальным контактным сопротивлением.
• Высокотемпературные испытания — работа в условиях до 300 °C.
• Контроль качества пайки и межсоединений — тестирование стабильности соединений под нагрузкой.
• Исследования и разработки в силовой электронике — тестирование материалов и компонентов.



HV Triax разъем – уменьшает электромагнитные помехи, улучшает стабильность измерений
Данный разъем обеспечивает надежную защиту сигнала за счет трехуровневой экранированной конструкции, где внутренний и внешний проводники разделены изолирующим слоем. Это снижает уровень электромагнитных наводок, утечек и паразитных емкостей, что особенно важно при работе с высокими напряжениями и сверхмалыми токами.
