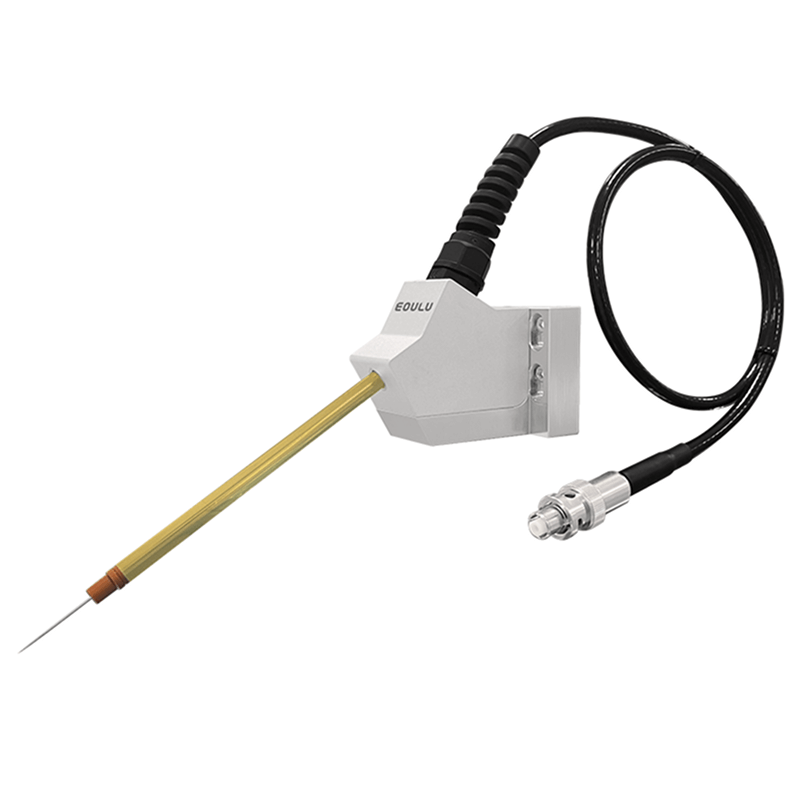

HP-002 оптимизирован для прецизионных измерений высоких напряжений с низким уровнем тока утечки. Использует SHV (Safe High Voltage) разъем, обеспечивающий надежную изоляцию, защиту от пробоя и высокую стабильность сигнала.
Пробник совместим с различными сменными иглами, что позволяет адаптировать его к специфическим требованиям измерений.

Ключевые особенности

✔ Поддержка напряжений до 3000 В DC — измерение высоковольтных цепей.
✔ Широкий температурный диапазон (-60°C ~ 300°C) — стабильная работа в различных условиях.
✔ Импульсный ток до 5 А, постоянный ток до 1 А — возможность тестирования силовых компонентов.
✔ SHV-разъем — высокая изоляция, защита от электромагнитных помех.
✔ Низкий ток утечки (30 фА@10 В, 100 фА@3000В) — точные измерения малых токов.
✔ Минимальная остаточная емкость (< 0.5 пФ) — сниженное влияние на измеряемый сигнал.
✔ Совместимость с DC-позиционерами — точное позиционирование при измерениях.

Совместимые сменные иглы

D-120 — Прямые иглы, вольфрам, 12 мкм, комплект 25 шт.
D-250 — Прямые иглы, вольфрам, 25 мкм, комплект 25 шт.
D-1200 — Прямые иглы, вольфрам, 120 мкм, комплект 25 шт.
D-1500 — Прямые иглы, вольфрам, 150 мкм, комплект 25 шт.
D-A120 — Наклонные иглы (45°) , вольфрам, 12 мкм, комплект 25 шт.
D-A250 — Наклонные иглы (45°) , вольфрам, 25 мкм, комплект 25 шт.

Области применения

• Тестирование мощных полупроводниковых приборов — MOSFET, IGBT, силовых транзисторов.
• Анализ низкоомных соединений — измерения с минимальным контактным сопротивлением.
• Высокотемпературные испытания — работа в условиях до 300 °C.
• Контроль качества пайки и межсоединений — тестирование стабильности соединений под нагрузкой.
• Исследования и разработки в силовой электронике — тестирование материалов и компонентов.

SHV-разъем — повышенная изоляция и защита от пробоев
SHV (Safe High Voltage) разъем обеспечивает надежную изоляцию, снижает риск пробоев и защищает от искровых разрядов при подключении. Он стабилизирует сигнал, минимизирует утечки тока и повышает безопасность работы с напряжениями до 3000 В.
