В отличие от традиционных коаксиальных зондов, волноводные зонды обладают более низким коэффициентом затухания и лучшей повторяемостью измерений, особенно на высоких частотах от 90 ГГц до 325 ГГц. Они оптимизированы для низкого контактного сопротивления (<10 мОм), что снижает искажения сигнала и повышает надежность тестирования.

Области применения

► Волноводные зонды Eoulu Sky Series используются в следующих высокочастотных областях:
✔ Разработка и тестирование интегральных схем в миллиметроволновом диапазоне (5G, IoT, mmWave)
✔ Анализ и верификация параметров высокочастотных полупроводниковых приборов
✔ Тестирование радиочастотных усилителей, фильтров, антенн и смесителей
✔ Контроль характеристик устройств на уровне пластин
✔ Исследования в области терагерцовой электроники и субмиллиметровых волн
✔ Измерение параметров наноматериалов и новых технологических процессов

Эти зонды особенно востребованы в индустрии беспроводных технологий, в оборонных и аэрокосмических разработках, а также в научных лабораториях, изучающих ВЧ и СВЧ компоненты.

Различие конфигураций и их применение

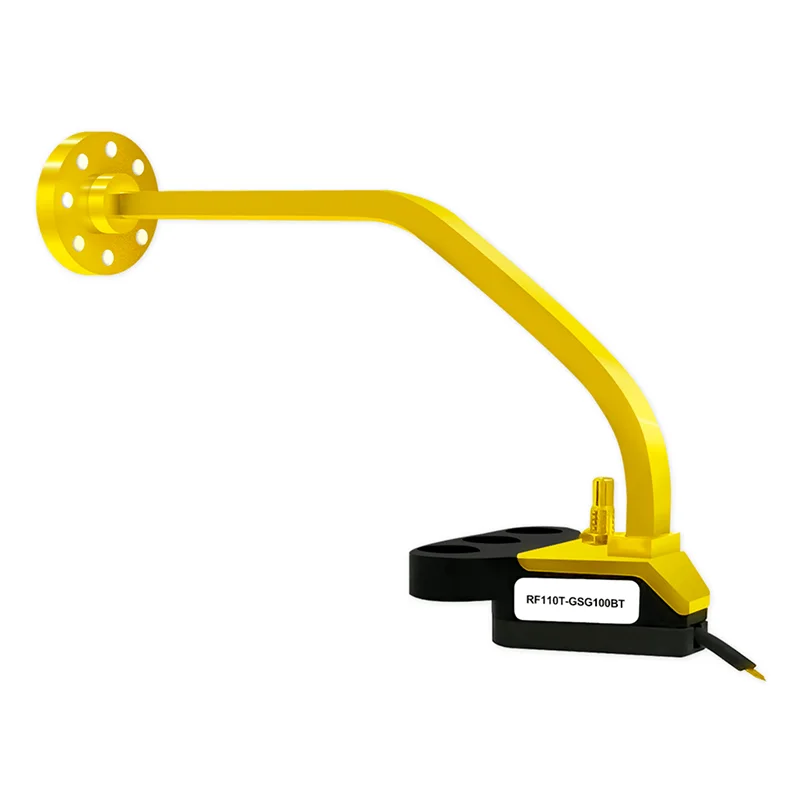

Серия волноводных ВЧ зондов Eoulu Sky включает шесть моделей, каждая из которых предназначена для работы в определенном частотном диапазоне:

• WR-10, 75−110 ГГц — используется в тестировании низкочастотных mmWave-устройств, включая 5G, IoT и радиочастотные сенсоры.
• WR-8, 90−140 ГГц — предназначен для прецизионных измерений среднечастотных радиочастотных схем.
• WR-6, 110−170 ГГц — применяется для тестирования усилителей мощности, антенн и пассивных компонентов.
• WR-5, 140−220 ГГц — оптимальный выбор для высокочастотных исследований и нанотехнологий.
• WR-3.4, 170−260 ГГц — предназначен для изучения сверхвысокочастотных субмиллиметровых волн.
• WR-2.2, 220−325 ГГц — используется для измерений в области терагерцовой электроники и нанофотоники.

Ключевые особенности зондов

✔Широкий частотный диапазон: от 90 ГГц до 325 ГГц, что делает их универсальными для тестирования миллиметровых и субмиллиметровых волн.
✔ Минимальные коэффициенты отражения (-13 дБ) и затухания (до -5,5 дБ) — обеспечивают стабильную передачу сигнала.
✔ Прецизионные волноводные наконечники обеспечивают долговечность, стабильность и низкие шумы.
✔ Работа в расширенном температурном диапазоне (-60 °С до +200 °С) позволяет проводить тестирование в экстремальных условиях.
✔ Гибкость в выборе размеров контактной площадки — поддерживает шаг зондирования от 50 до 150 мкм.
✔ Интеграция с ведущими измерительными системами — возможность использования с Bias Tee и стандартными волноводными интерфейсами (WR-10, WR-8, WR-6 и др.).

Эти зонды создавались с учетом строгих требований инженерного сообщества для разработки, анализа и контроля качества интегральных схем, радиочастотных усилителей, фильтров, микрополосковых линий и терагерцовой электроники.
Дополнительные особенности конструкции

• Высокоточная юстировка наконечников для надежного контакта с тестируемым устройством.
• Минимальные паразитные влияния благодаря уникальной конструкции волноводного перехода.
• Механическая устойчивость для долговременного использования на автоматизированных тестовых станциях.
• Возможность адаптации для специфических задач — пользователь может выбрать шаг зондов, размер наконечника и тип соединителя.

Благодаря этим характеристикам Eoulu Sky Series RF Waveguide Probes применяются как в лабораторных исследованиях, так и в производственных испытаниях, обеспечивая высокую повторяемость и точность измерений.
