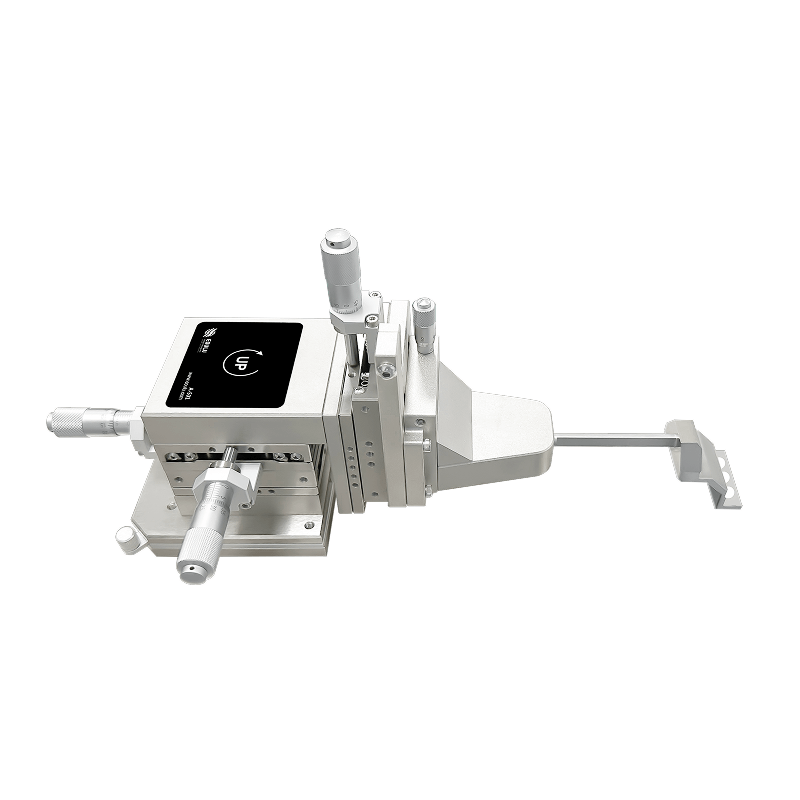

A-501 представляет семейство High Performance RF позиционеров с магнитным основанием, предоставляя альтернативу закрепляемому болтами A-301. По точности перемещений (шаг < 2 мкм) и функциональности держателя пробника A-501 сопоставим с A-301, но его основание крепится с помощью мощного магнита.

Размер основания (83×83 мм) больше, чем у моделей начального уровня, что придает устройству повышенную устойчивость и грузоподъемность для ВЧ-компонентов. Магнитное крепление позволяет быстро расположить позиционер на нужном месте и при необходимости легко изменить конфигурацию измерения, что особенно ценно в исследовательской среде или при частой смене образцов. A-501 оптимизирован под ориентацию Западный/Восточный — боковой подход к тестируемому устройству, снабжен интегрированной «рукой» для фиксации СВЧ пробника.

Несмотря на магнитную фиксацию, конструкция A-501 обеспечивает высокую повторяемость позиционирования благодаря жесткому корпусу и прецизионным винтам. Он предназначен для сложных многоконтактных измерений, требующих совмещения нескольких ВЧ и DC пробников: быстросъемное основание облегчает перестановку между тестами без потери времени на отвинчивание крепежа. A-501 рекомендуются использовать для ВЧ-испытаний, где критична точность, но также важна гибкость — например, при отладке прототипов, когда конфигурация измерений может часто меняться. В итоге, данный позиционер предлагает баланс между стабильностью (благодаря высокому качеству механики) и оперативностью монтажа (магнит).

Ключевые особенности

✔ Высочайшее разрешение. Обеспечивает очень мелкий шаг перемещения, позволяя точно совместить СВЧ-зондс контактами даже при работе на миллиметровых волнах

✔ Быстросъемное магнитное основание. За счет магнита позиционер легко устанавливается и снимается. Это упрощает изменение конфигурации обвеса прибора и не требует инструментов — достаточно установить на стальную пластину столика.

✔ Ориентация East/West. Проектирован для использования на левой или правой стороне образца. Совместим с моделью A-502 (Север/Юг) и другими позиционерами, образуя гибкую систему многозондового тестирования..

Области применения

Высокочастотные измерения в R&D: характеризация опытных образцов и прототипов ВЧ-микросхем, где требуется часто менять расположение пробников, оптимизируя параметры измерения. A-501 позволяет быстро перенастраивать схему без компромисса по точности.
Многопортовые измерения: использование нескольких A-501/502 для одновременного подключения к разным портам устройства (например, многоканальные чипы, фазированные антенные решетки). Магнитные основания облегчают группировку нескольких позиционеров вокруг DUT.
Гибридные тестовые установки: когда на одной станции совмещены и высокочастотные, и низкочастотные измерения, A-501 обеспечивает надежное ВЧ-зондирование, а при необходимости может быть временно смещен/убран, уступая место, например, оптическому измерительному модулю, и затем возвращен без потери калибровки положения.

Держатель ВЧ-пробника с θ-настройкой
Предусмотрено крепление для коаксиального разъема пробника, позволяющее зафиксировать его под нужным углом, а также регулировка по θ-оси для точной ориентации иглы. Наличие специального переключателя магнитного основания позволяет в любой момент переместить позиционер для тонкой подстройки, а затем снова закрепить.
