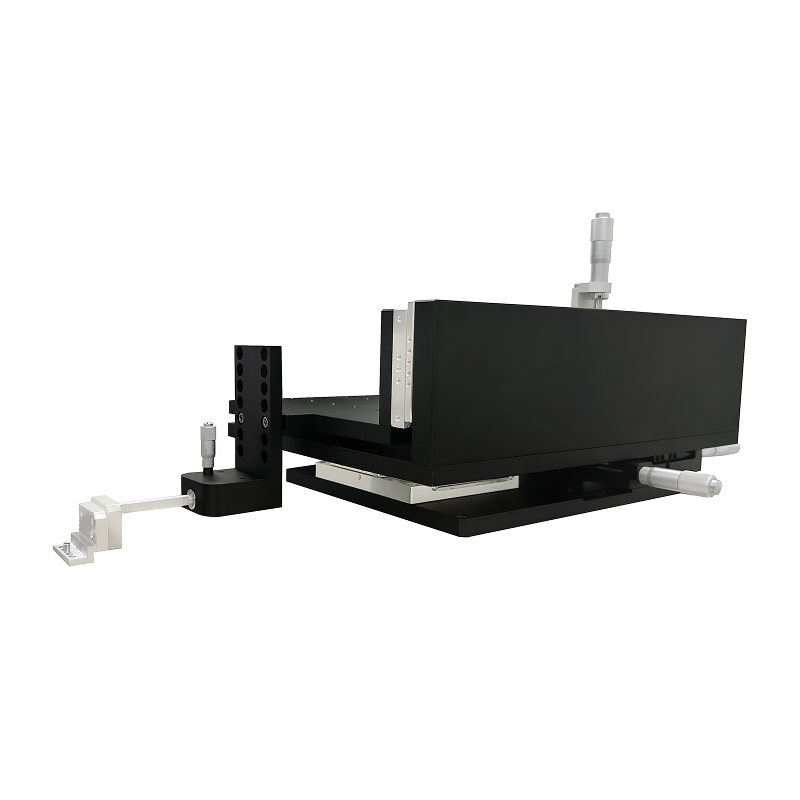

A-602 дополняет mmWave-комплект Eoulu, обеспечивая зеркальную конфигурацию относительно A-601. Предназначенный для правой стороны рабочего пространства (ориентация Восток), он имеет все те же конструктивные преимущества: жесткое bolt-down крепление и высокоточную подачу.

При совместном использовании A-601 (слева) и A-602 (справа) можно реализовать типовую схему зондирования двух зондов на одной подложке, часто необходимую для калибровки через встречные зонды или измерения параметров передачи между двумя ммWave портами. Как и в A-601, в этой модели предусмотрен вращающийся механизм для выравнивания угла зондовой головки и стандартная монтажная платформа для крепления, например, волноводных адаптеров. Высокая точность <2 μm гарантирует, что даже при разделении пробников на противоположных сторонах, их позиционирование будет симметрично и согласовано.

Винтовое крепление устраняет различия в поведении: оба позиционера фиксируются одинаково прочно, не вводя асимметричных смещений. A-602 рассчитан на те же нагрузки и условия, что и A-601 – будь то тяжелый модуль диапазона 0,1–0,75 ТHz или массивный держатель с парой коаксиальных кабелей, он надежно удержит их. Таким образом, A-602 является неотъемлемой частью системы для тестирования миллиметровых волн, когда требуется двухстороннее зондирование либо полный охват устройства сигналами с нескольких направлений. В одиночном применении A-602 может использоваться как самостоятельный позиционер справа или спереди/сзади (при соответствующей ориентации установки), обеспечивая ту же прецизионную производительность для mmWave-измерений на пластине.

Ключевые особенности

✔ Предназначен для mmWave/THz тестов. Специально разработан для работы с миллиметровыми волнами и даже терагерцовыми сигналами, что отражено в конструкции узлов – повышенная жесткость, точность, интеграция с модульными ВЧ-системами.

✔ Bolt-down крепление для стабильности. Прикручиваемое основание исключает сдвиги и вибрации. За счет этого достигается высокая повторяемость положения – ключевой фактор для калибровок на частотах 60–110 ГГц и выше.

✔ Парный к A-601 (Восточная ориентация). Предназначен для правой (восточной) стороны зондовой станции, обеспечивает зеркально противоположное направление перемещения, что удобно для установки противолежащих пробников при 2-портовых измерениях.

Области применения

Измерения в диапазоне миллиметровых волн: тестирование устройств 5G NR (28 ГГц, 39 ГГц), автомобильных радаров (77 ГГц), WiGig/802.11ad чипов (60 ГГц), а также исследование терагерцовых компонентов – A-602 позволяет надежно позиционировать соответствующие зонды и держать их стабильно во время измерения параметров (коэффициентов передачи, диаграмм направленности on-wafer антенн и пр.).

Оптические и терагерцовые эксперименты: подходит для удержания и точной настройки лазерных или терагерцовых излучателей/приемников относительно микроструктур на пластине, когда требуется перемещение в плоскости с микронной точностью и фиксация.

Метрологические работы на высоких частотах: A-602 востребован при калибровке ВЧ-оборудования с помощью эталонных методик в диапазоне мм-волн (SOLT, TRL на 110 ГГц и выше). Возможность жестко закрепить зондовый модуль на позиционере и повторно использовать его для множества измерений повышает точность и ускоряет процесс калибровки.

Дифференциальные и многопортовые mmWave тесты: совместно с A-602 и, при необходимости, другими позиционерами, A-601 используется для организации многопортовых измерений (напр., 4-портовой векторный анализатор на 67 ГГц) – лево/право и перед/зад расположение пробников обеспечивает полный доступ к устройству.

Увеличенный ход X/Y (25 мм)
Значительно больший диапазон перемещений по горизонтали по сравнению с другими позиционерами. Это позволяет позиционировать громоздкие ммWave-головки, часто требующие больше места для маневра, и охватывать крупные кристаллы или антенны.
