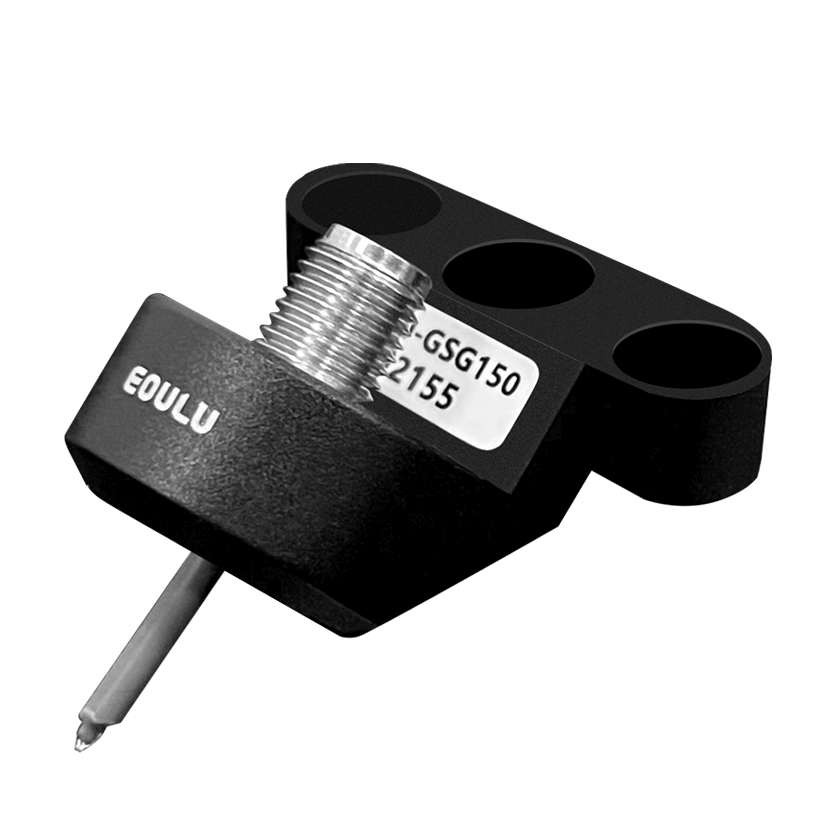

Односигнальные зонды Sky Series RF Probes от Eoulu разработаны для высокоточных измерений на уровне пластин в диапазоне частот от DC до 110 ГГц. Они обеспечивают сверхнизкое контактное сопротивление (<10 мОм), минимальные вносимые потери и стабильность измерений, что делает их идеальным решением для тестирования в ВЧ- и СВЧ-диапазонах.
Используя уникальную конструкцию наконечников, зонды Sky Series RF Probes имеют продленный срок службы (>1 000 000 контактов), адаптируются к неровным контактным площадкам (до 25 мкм) и обладают широким температурным диапазоном (-60°C до +200°C).
Эти зонды совместимы с F1 Probe Station и другими автоматизированными платформами, поддерживают различные конфигурации наконечников (GSG, GS, SG) и подходят для 5G, телекоммуникационных систем, радиочастотных усилителей, спутниковых коммуникаций и других ВЧ-приложений.

Области применения

► Производство и тестирование полупроводниковых устройств
✔ Тестирование полупроводниковых пластин (wafer-level testing) – оценка характеристик ВЧ-компонентов на ранних этапах производства.
✔ Контроль качества интегральных схем – измерение параметров перед упаковкой в корпуса.
✔ Автоматизированное тестирование в массовом производстве – интеграция с зондовыми станциями для серийного контроля продукции.

► Исследования и разработка (R&D) в области ВЧ-технологий
✔ Разработка новых радиочастотных устройств – испытания ВЧ-усилителей, смесителей, фильтров, фазовращателей и других элементов.
✔ Оценка качества линий передачи и дифференциальных пар – анализ согласования импеданса и потерь.
✔ Тестирование новых материалов – исследование диэлектриков, металлизации и топологий проводников.

► Телекоммуникации и беспроводные технологии
✔ Анализ ВЧ-чипов и модулей – тестирование компонентов для 5G, Wi-Fi, Bluetooth и других беспроводных стандартов.
✔ Оптимизация антенн и радиочастотных приемопередатчиков – контроль характеристик антенн на уровне пластин.
✔ Испытания высокоскоростных интерфейсов – тестирование линий передачи данных в диапазоне миллиметровых волн.

► Авиационно-космическая и военная промышленность
✔ Испытания радиолокационных систем – тестирование микроволновых компонентов для РЛС и спутниковой связи.
✔ Контроль качества военной электроники – оценка надежности ВЧ-модулей в условиях повышенных нагрузок.
✔ Разработка малошумящих ВЧ-усилителей и фильтров – тестирование характеристик ВЧ-компонентов в сложных эксплуатационных условиях.

► Автомобильная электроника и системы ADAS
✔ Разработка и тестирование автомобильных радаров – контроль качества 24 ГГц, 77 ГГц и 79 ГГц радарных сенсоров.
✔ Измерения в системах связи "автомобиль-инфраструктура" (V2X) – анализ радиочастотных модулей для автономных автомобилей.

► Оптические и фотонные технологии
✔ Испытания интегральных схем кремниевой фотоники (SiPh) – тестирование взаимодействия ВЧ-сигналов с оптическими элементами.
✔ Анализ характеристик оптоэлектронных модулей – тестирование лазерных передатчиков и фотодетекторов.

Варианты конфигураций

40 ГГц
Предназначен для тестирования RF-устройств на частотах до 40 ГГц. Обеспечивает минимальные вносимые потери (-0.39 дБ) и низкое контактное сопротивление (<10 мОм), что делает его оптимальным решением для массового производства.
Применение: контроль качества RF-компонентов, таких как усилители мощности, радиочастотные фильтры, 5G-базовые станции и антенны.

50 ГГц
Обеспечивает поддержку дифференциальных измерений в диапазоне до 50 ГГц. Минимальные вносимые потери (-0.48 дБ), высокая точность измерений. Поддерживает разъем 1.85 мм (female).
Применение: оптимален для 5G-компонентов, радиочастотных усилителей, волоконно-оптических приемопередатчиков.

67 ГГц
Оптимизирован для работы в СВЧ-диапазоне. Обеспечивает высокую точность измерений, минимальные вносимые потери (-0.48 дБ) и разъем 1.85 мм (female) для подключения к измерительным системам.
Применение: используется в радиолокации, спутниковых системах, ВЧ-усилителях и телекоммуникациях.

110 ГГц
Обеспечивает максимальную точность измерений на сверхвысоких частотах (до 110 ГГц). Имеет разъем 1.0 мм (female) и низкие вносимые потери (-0.96 дБ), что минимизирует затухание сигнала.
Применение: научные исследования, СВЧ-разработки, тестирование ВЧ-чипов и спутниковых систем.

► Выбор подходящей конфигурации зависит от частотного диапазона, точности измерений и условий эксплуатации.
Если вам нужно подобрать оптимальный зонд — свяжитесь с нами, и наши инженеры помогут выбрать наилучший вариант!

Ключевые преимущества

✔ Контроль импеданса – гарантирует целостность сигнала и точность измерений в ВЧ и СВЧ тестах.
✔ Долговечность и надежность – рассчитан на более 1 000 000 контактов, что снижает эксплуатационные затраты и увеличивает срок службы.
✔ Гибкость в настройке шага контактов – шаг от 50 мкм до 1250 мкм с возможностью тонкой настройки с шагом 25 мкм.
✔ Совместимость с ведущими зондовыми станциями – подходит для работы с современными автоматизированными системами тестирования.

Совместимость с неровными контактными площадками до 25 мкм, что позволяет проводить точные измерения даже на неоднородных поверхностях, снижая вероятность ошибок при тестировании.
