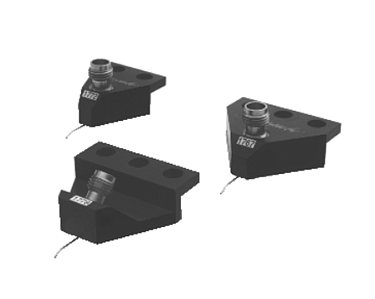

Микроволновой зонд с коаксиальной структурой для измерений до 40 ГГц Picoprobe® Model 40A

Микроволновой зонд с коаксиальной структурой для измерений до 40 ГГц Picoprobe® Model 40A

Цена по запросу

Picoprobe® Model 40A — это микроволновой зонд с коаксиальной линией передачи и частотным диапазоном DC–40 ГГц, предназначенный для измерений в высокочастотных схемах. Обеспечивает затухание менее 0.8 дБ, возвратные потери более 18 дБ, шаг зондов от 50 до 1250 мкм, возможность конфигураций GSG, GS, SG и совместимость с калибровкой по LRM-методике.

В корзину

Скачать техническое описание

Описание

Характеристики

Документация

Микроволновой зонд с коаксиальной структурой для измерений до 40 ГГц Picoprobe® Model 40A описание

Picoprobe® Model 40A — это микроволновой зонд с коаксиальной структурой передачи сигнала, предназначенный для высокоточных измерений в диапазоне частот от постоянного тока до 40 ГГц. Он разработан для современных ВЧ- и СВЧ-приложений, где критичны стабильность контакта, низкие потери и воспроизводимость результатов. Конструкция зонда основана на 50-омной миниатюрной коаксиальной линии, проходящей от контактов до разъёма, что обеспечивает крайне низкое излучение и стабильную частотную характеристику по сравнению с копланарными структурами.

Зонд оснащён индивидуально подпружиненными наконечниками из бериллиево-медного сплава (BeCu) или вольфрама, обеспечивающими стабильный контакт даже при микронных колебаниях или вибрациях. Эти наконечники обладают лёгким самоочищающим эффектом за счёт касательного касания, устраняя загрязнения и окислы без повреждения контактной площадки. Доступ к контактной зоне открыт для наблюдения, что значительно облегчает визуальное позиционирование и ручную или автоматическую калибровку, включая метод LRM (Line-Reflect-Match).

Model 40A поддерживает основные конфигурации контактных точек:

• GSG (земля–сигнал–земля),

• GS (земля–сигнал),

• SG (сигнал–земля).

Доступные межзондовые шаги варьируются от 50 до 1250 мкм, при необходимости возможна поставка зондов с более широким шагом. Для подключения доступны стандартные разъёмы SMA, 3.5 мм и K-типа, а механическая часть может быть адаптирована к различным конфигурациям: прямой, под углом, вертикальный или обратный выход кабеля. Зонд совместим с держателями типов P, T, C, GR, VP, LP, DS и другими адаптерами.

Модель 40A может быть установлена:

• на зондовые карты (в том числе формата 4.5 дюйма),

• в многоконтактные клинья (Multi-Contact Wedges) для объединения RF- и DC-контактов в одной сборке,

• в конфигурации Dual Microwave Probe — с двумя независимыми зондами (фиксированным и подвижным), каждый из которых настраивается по шагу и конфигурации сигнала, при этом расстояние между зондами может достигать 0.75 дюйма.

Кроме стандартных версий, GGB предлагает опции:

• наконечники из вольфрама или никеля,

• встроенные компоненты (согласующие резисторы, цепи смещения),

• исполнение для высокотемпературных условий (Model 40A-HT),

• специальные корпуса с укороченным коаксиальным трактом или ограниченной высотой.

Для задач, выходящих за рамки 40 ГГц, доступны модели зондов до 1100 ГГц с волноводным вводом:

Волновод Диапазон частот
WR-22 33 – 50 ГГц
WR-15 50 – 75 ГГц
WR-12 60 – 90 ГГц
WR-10 75 – 120 ГГц
WR-8 90 – 140 ГГц
WR-5 140 – 220 ГГц
WR-3 220 – 325 ГГц
WR-2.2 325 – 500 ГГц
WR-1 750 – 1100 ГГц


Некоторые волноводные зонды могут быть оснащены встроенными Bias Tee для работы с активными компонентами.

По результатам испытаний, Model 40A демонстрирует:

• затухание < 0.8 дБ (типичное значение — 0.7 дБ),

• возвратные потери > 30 дБ до 4 ГГц, > 20 дБ до 26 ГГц и > 18 дБ до 40 ГГц,

• кроссток < –38 дБ при межзондовом расстоянии 100 мкм.

Model 40A подходит для всех современных методик высокочастотной калибровки, включая LRM, и обеспечивает высокий уровень согласования и точности при повторяющихся измерениях в лабораториях, производственных линиях и системах верификации полупроводниковых устройств.

За более подробной информацией и помощью в подборе оборудования Вы можете обращаться к нашим менеджерам любым удобным способом: воспользоваться формой обратной связи на сайте, по телефону: +7 (383) 203-10-00 или по e-mail: info@alfa-instr.ru.

Микроволновой зонд с коаксиальной структурой для измерений до 40 ГГц Picoprobe® Model 40A характеристики

ПараметрЗначение
Частотный диапазонDC – 40 ГГц
Затухание< 0.8 дБ (типично 0.7 дБ)
Возвратные потери (до 4 ГГц)> 30 дБ (тип. 35 дБ)
Возвратные потери (до 26 ГГц)> 20 дБ (тип. 23 дБ)
Возвратные потери (до 40 ГГц)> 18 дБ (тип. 20 дБ)
Кроссток< –38 дБ (при шаге 100 мкм)
КонфигурацииGSG, GS, SG
Шаг зондов50 – 1250 мкм (и более по запросу)
Тип наконечниковПружинящие (BeCu или вольфрам)
Разъём подключенияK / 3.5 мм / SMA
МонтажАдаптеры T, P, C, клинья, карты
Поддержка калибровкиМетодика LRM
